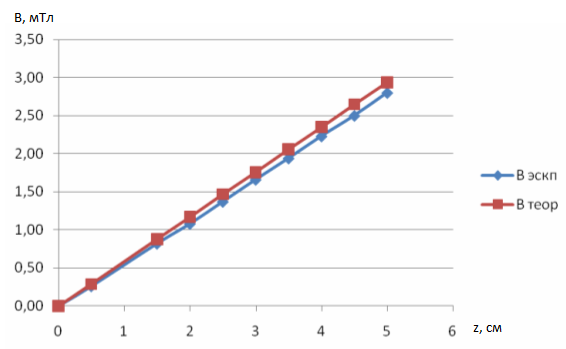

Теоретическая и экспериментальная зависимость магнитной индукции в центре соленоида от силы тока в нем

Таблица 5. Зависимость магнитной индукции, создаваемой прямолинейным проводником, от силы тока в нем:

I	A	0	0,5	1	1,5	2	2,5	3	3,5	4	4,5	5
Bэксп	мТл	0,00	-0,01	-0,03	-0,06	-0,08	-0,1	-0,13	-0,15	-0,16	-0,18	-0,2
Bтеор	мТл	0,00	-0,01	-0,02	-0,03	-0,4	-0,5	-0,06	-0,07	-0,08	-0,08	-0,09
r0	мм	5

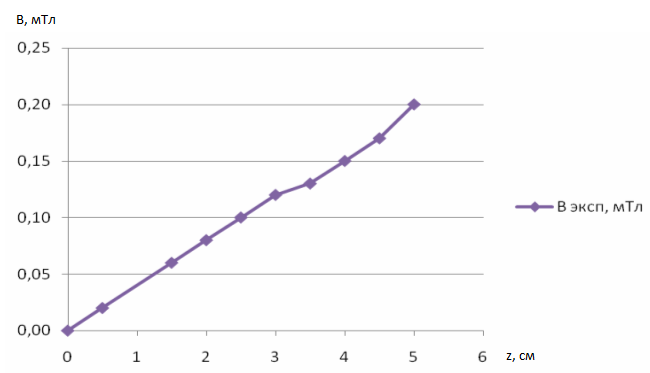

Экспериментальная зависимость магнитной индукции, создаваемой проводником, от силы тока в нем

Таблица 6. Параметры исследуемых образцов: N_к – число витков короткой катушки,

Nк	R,м	Nс	d,м	l,м	L,мкГн
4	3.5*10-2	75	26*10-5	20*10-2	24

R – её радиус;

N_с – число витков соленоида,

l – его длина,

L – его индуктивность,

d – его диаметр.

Погрешности прямых измерений:

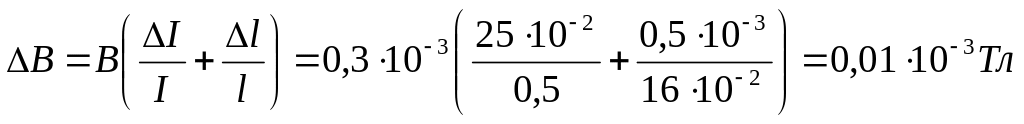

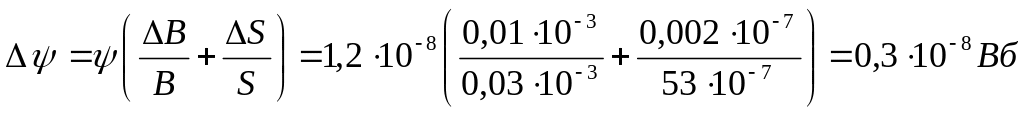

Погрешности косвенных измерений:

Примеры вычисления:

Магнитная индукция короткой катушки:

Магнитная индукция соленоида:

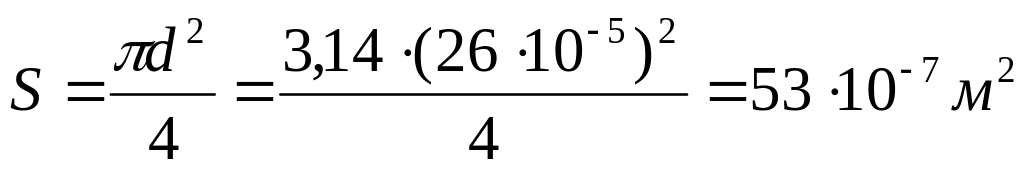

Площадь поперечного сечения проводника:

Потокосцепление:

Индуктивность:

Кратчайшее расстояние от датчика до проводника с током:

Результат:

1,05%

Вывод: При измерении магнитных полей проводников различных конфигураций отклонения от теоретического результата не произошло, что говорит том, что закон Био-Савара-Лапласа экспериментально подтверждается. В ходе выполнения лабораторной работы были построены графики, иллюстрирующие: 1) теоретическую и экспериментальную зависимости магнитной индукции: а) на оси короткой катушки от расстояния z до центра катушки; б) в центре короткой катушки от силы тока в ней; в) на оси соленоида от расстояния z до его центра; г) в центре соленоида от силы тока в нем; 2) экспериментальную зависимость магнитной индукции, создаваемой проводником, от силы тока в нем.
