10. Автоматизированная система сбора и обработки информации о производительности нефтяных скважин. Спутник вмр - Измерительная схема.

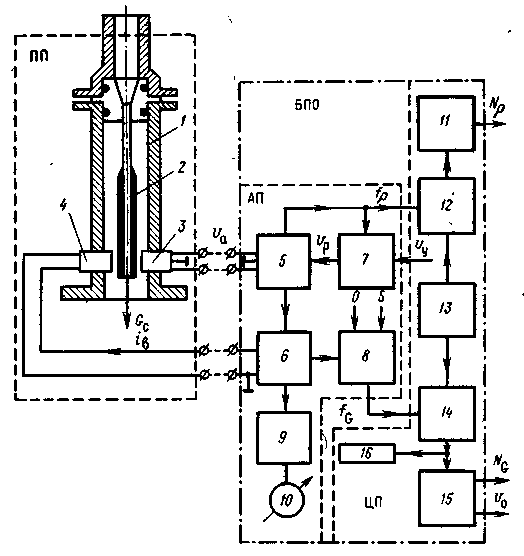

ПП - первичный преобра­зователь; БПО - блока предварительной обработки информации; АП и ЦП - аналоговый и цифровой пре­образователи.

1 - корпус, 2 - вибратор; че­рез его внутреннюю полость проходит подлежащая измерению газожидкостная смесь. В корпус вмонтированы два электромагнита: адаптер 3 и воз­будитель 4.

В качестве измерительного прибора в установке применяют вибрационные массовые расходомеры (BMP), измеряющие массу поступающей из скважин газонефтяной смеси и расход отдельных составляющих ее компонентов на потоке без предва­рительной сепарации.

Все первичные преобразователи вибра­ционных массовых расходомеров монтируются на приемной ем­кости, чем обеспечиваются надлежащая жесткость закреп­ления первичного преобразователя и исключение возможности их затопления при снижении объема газа в извлекаемом из скважин флюиде. Подключение каждой скважины к первичному преобразо­вателю осуществляется через свой обратный клапан и уп­равляемый трехходовой клапан.

В блоке вторичных приборов и аппаратуры разме­щены блоки предварительной обработки по одному на каждую скважину, коммутатор и полукомплект теле­механики, обеспечивающий передачу информации, получае­мой от вибрационного массового расходомера на диспетчерский пункт промысла. В блоке II размещены также преобразователь напряжения в частоту и цифро­вой преобразователь давления, позволяющие передавать на ДП усредненное за время измерения значение коллектор­ного давления.

11. Основные принципы построения ивк.

При испытании единой серии ЭВМ может быть оснащен абонентским пунктом, который представляет собой коммутационный узел оснащенный набором средств для ввода и вывода информации. Совмещенность этих средств называют ИВК (информационно-вычислительный комплекс). Структура ИВК в основном определяется задачами диспетчерского контроля анализа режима газопередачи. Функционально в составе ИВК можно выделить средства сбора информации и обработки, хранения данных, устройства воспроизведения информации. Средства сбора информации включают в систему центральные телетайпы (ЦТ) и аппаратуру передачи данных (АПД), сюда же можно отнести систему линейной телемеханики и систему централизованного контроля управления.

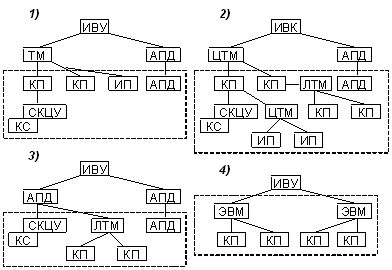

Рассмотрим возможные варианты структуры ИВК:

1) Одноуровневая система телемеханики.

2) Двухуровневая система.

3) Варианты использования ЦТМ

4) Использование ЭВМ

СКЦУ - система контроля и централизованного управления. КП - контролируемый параметр. ТМ – телемеханика. ЛТМ – локальная телемеханика. АПД - аппаратура передачи данных (для передачи производственно-экономической и статистической информации).

В настоящее время основным является второй вариант.

12. Исполнительные механизмы применяемые в нефтяной и газовой промышленности.

Исполнительные механизмы предназначены для управления регулирующими органами в соответствии с сигналами регулирующего устройства. Исполнительные механизмы должны обеспечивать перемещение регулирующего органа. Исполнительные механизмы бывают электрические, пневматические и гидравлические.

Основные преимущества электрических исполнительных ме­ханизмов - значительные перестановочные усилия, большая величина хода штока. Недостатки - отно­сительно большая масса; сложность наладки, обслуживания и ремонта; высокая стоимость; необходимость взрывозащищенного исполнения. Последнее обстоятельство значительно ограничивает область применения электрических исполнительных механизмов.

О сновное преимущество гидравлических исполнительных ме­ханизмов - большие перестановочные усилия; недостатки - необходимость создания специальной гидравлической системы питания и сложность обслуживания.

Наибольшее распространение получили пневматические исполнительные механизмы.

Преимущества пневматических исполнительных механиз­мов - простота конструкции, низкая стоимость, пожаро- и взрывобезопасность. Недостатки - ограниченность расстояния между исполнительным механизмом и регулирующим устройством, а также необходимость создания системы снабжения сжатым воздухом.

В нефтяной и газовой промышленности наиболее распространены пружинно-мембранные исполнительные механизмы. Усилие развиваемое мембраной Q(н)=F(э)(p(к)-p(н)), где F(э)-эффективная площадь мембран.

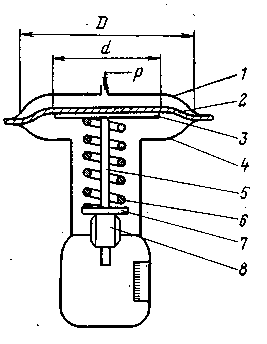

Работают по принципу компенсации усилий. Давление сжатого воздуха действует на эластичную мембрану 2, герметично заделанную по краю между верхней 1 и нижней 4 крышками. Центральная часть мембраны опирается на опорный диск 3, жестко связанный с выходным звеном исполнительного механизма - штоком 5. Противодействующее усилие создается пружиной 6. С помощью гайки 8 и шайбы 7 можно корректиро­вать предварительное натяжение пружины и тем самым зада­вать давление в рабочей полости, при котором начинается пере­мещение выходного штока.

Также применяются поршневые исполнительные механизмы.
