1. Уменьшение вероятности ложной аварийной сигнализации.
На практике приходится иметь дело, когда из-за недостаточной точности или надежности лабораторных средств может поступить ложная информация о состоянии технологического объекта: из-за наличия помех в канале связи и из-за определенной погрешности аппаратурных средств диспетчер может получить ложную информацию об аварийной ситуации технологического объекта. Диспетчер принимает решение, при котором заранее отключается необходимое оборудование, что в свою очередь приведет к тому, что предприятие получает огромный ущерб.
П
о
правилам техники безопасности
устанавливается определенный уровень
для каждого конкретного технологического
процесса, для включения аварийной
сигнализации. Если на этом уровне взять
уровень ограничения (для подачи аварийной
сигнализации) из-за неточности аппаратурных
средств, из-за влияния помех в канале
связи, из-за случайности передаваемой
информации возникает ложная аварийная
сигнализация. Поэтому предлагается
методика уменьшения вероятности лож.
авар. сигнализации. По этой методике
уровень ограничения следует принимать

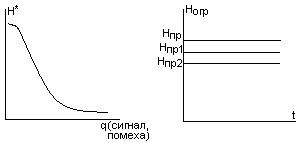

по формуле Ногр.=Нпр.- Н*·σ, где
σ-среднеквадратическое отклонение
сигнала, которое получается на выходе
датчика; Н*-уровень, характеризующийся
параметрами канала связи.
σ->0; Ногр -> Нпр.
2. Способы регулирования производительности насосных станций.
Производительность насосных станций меняется в зависимости от числа работающих технологических установок, режима их работы и температурных условий. Для этого существует несколько способов: 1) изменение числа работающих агрегатов; 2) изменение характеристик трубопровода путём дросселирования (с помощью регулируемых задвижек; 3) изменение характеристик насоса.
1 способ. Для уменьшения шага дискретности устанавливают разнотипные агрегаты, которые значительно повышают плавность регулирования. Целесообразно построить насосную станцию с регулированием от 1 до 8. Для этого на станции устанавливают 4 однотипных агрегата, которые обеспечивают шаг дискретности1/8 Qст, где Qст - суммарный расход станции.
4 агрегата, из которых 2 агрегата производительности Q1 и 2 агрегата с производительностью 3Q1 обеспечивают необходимую дискретность, поэтому, в зависимости от требований к дискретности, выбирают тип и количество агрегатов.
2
способ. Автоматическое регулирование
производительности дросселированием
напорной задвижки очень просто и не
требует дополнительной установки,
однако задвижка по назначению и
конструкции является напорным устройством
и, особенно при большой частоте
регулирования, задвижка в качестве
регулятора работает ненадёжно. В этом
случае ставят специальный регулируемый
орган. Регулирование задвижкой
экономически нецелесообразно т.к. часть
напора в этом случае тратится на
преодоление сопротивления задвижки.
Характеристика центробежного насоса
при различных способах регулирования
показана на рисунке
1-я кривая показывает зависимость напора от расхода, когда преодолевается динамический и статический напор.
2-я кривая – зависимость напора от расхода, когда полезная работа насоса затрачивается только на преодоление динамического напора – сопротивление трубопровода.
Под статическим напором понимается перекачивание воды на более высокий уровень. Полезная мощность на валу электродвигателя определяется по формуле
P=Q*H/η, где η - КПД насоса.
