3.2.3.Выбор и обоснование схемы организации и технологии строительного процесса производства земляных работ.

До начала производства основных работ при устройстве котлована выполняем подготовительные работы: внеплощадочные (строительство подъездных дорог, линий связи и электропередачи и др.) и внутриплощадочные (геодезическая разбивка, расчистка территории строительной площадки, инженерная подготовка площадки с выполнением работ по планировке и др.).

Далее бульдозером ДЗ-28 производится срезка растительного слоя на глубину 20 см. В дальнейшем производится непосредственно разработка грунта экскаватором на глубину 2,9 м. Выход на заданную глубину 2,9 м производится ручной доработкой грунта.

При срезке растительного слоя бульдозер по длинной стороне здания, начиная с угла здания, срезая и перемещая грунт на противоположную сторону, последовательно переходит на следующие полосы. Выполняя эти работы необходимо оставить место для организации заезда экскаватора в котлован.

После выполнения срезки растительного слоя начинается разработка грунта экскаватором. Сначала устраивается съезд в котлован, потом идет разработка грунта с движением сначала по краю котлована, а потом лобовыми проходками заканчиваются эти работы. В обосновании этого заложено то, что:

где - ширина котлована, м;

• - оптимальный радиус резки грунта =0,85 .

3,5*0,85*10,2>28,6

30,35>28,6

Следовательно, грунт разрабатываем лобовой проходкой.

Доработка грунта вручную производится лопатами и с помощью бульдозера смещается, с последующей погрузкой экскаватором его в машины и вывозом за пределы строительной площадки.

Разработка грунта будет вестись в 1 ярус, т.к. максимальная высота копания экскаватора больше заданной глубины котлована.

Расчет съездов в котлован обуславливается возможностью преодоления уклона экскаватором и техникой вывозимой землю он составляет 20°. И также должны быть учтены особенности экскаватора обратная лопата, т.е. 2,3 м.

Грунт разрабатывается ниже уровня стоянки экскаватора. Данный экскаватор применен по той же причине, что объем земляных работ значительный, а производительность обратной лопаты выше, чем прямой лопаты при практически одинаковой себестоимости выполняемых работ.

Для производства земляных работ экскаватором применяем боковую проходку ,

Ширина лобовой проходки определяется по формуле, характеризующей движение экскаватора поперек выемки выгрузки грунта на две стороны.

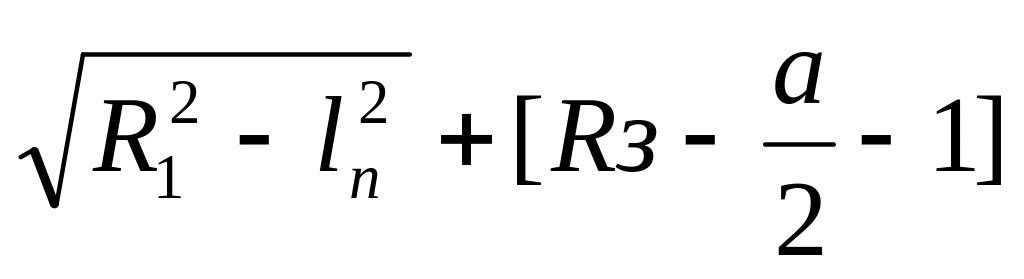

В_Л=2

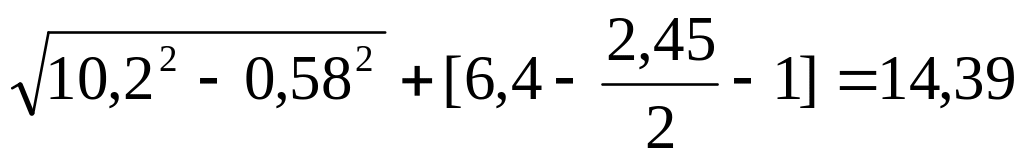

R₁ - наибольший радиус копания (прил. 4)

l_п- длина рабочей передвижки экскаватора, l_п= l_рукх0,2=2,9х0,2=0,58 м

R₃ – наибольший радиус выгрузки (прил. 4)

В_Л=2 м

Движение экскаватора по зигзагу с выгрузкой грунта на две стороны:

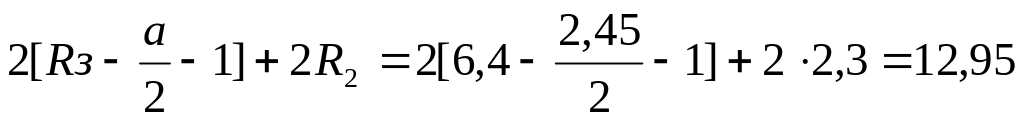

В_П=

R₂– минимальный радиус резания (прил. 4)

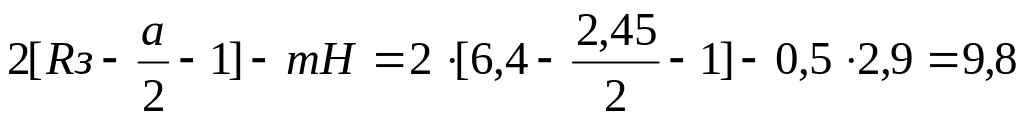

При отрывке котлована несколькими лобовыми проходками ширина первой определяется как В_Л , во всех следующих - по формуле:

В_П=

m- коэффициент откоса котлована

Н- глубина котлована

Т.к. обратная лопата разрабатывает грунт ниже уровня своей стоянки, то принимаем организацию подачи транспорта с 2-х сторон по подошве забоя. Во время разгрузки в транспорт недопустимо проносить ковш с грунтом над кабиной автосамосвала, поэтому машины должны подаваться задним ходом. Грунт с крайних стоянок экскаватора разрабатывается в отвал, со средних – в транспортные средства. Угол поворота экскаватора не должен превышать 120⁰.

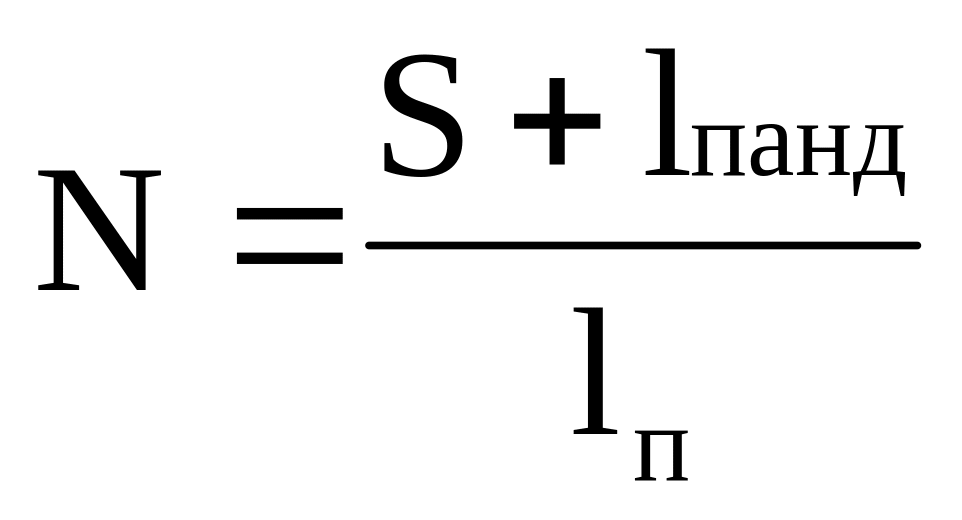

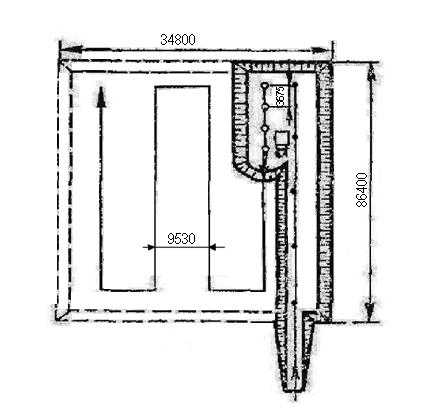

Определяем число стоянок экскаватора для лобовой проходки (учитывая въезд в котлован):

_{, где}

_{S=28,2 м – ширина котлована понизу;}

l_п=3,675 м - длина рабочей передвижки экскаватора;

l_панд- длина пандуса (приблизительно равна 7-ми глубинам котлована), т.е. l_панд=7×2,9=20,3 м.

_.
