Опыт №2
Исследование работы асинхронного двигателя
Таблица 3.2
Значения величин полученные в ходе опытов
Время замера |
Uф , В |
IФ , A |
P, Bт |
M , Нм |
n , об/мин |
18.11.2012 |
220,0 |
37,1 |
7448,0 |
0,0 |
1500,0 |
18.11.2012 |
220,0 |
30,8 |
4108,3 |
29,4 |
0,0 |
Нормальный режим |
|||||
18.11.2012 |
220,0 |
3,5 |
967,4 |
5,0 |
1485,4 |
18.11.2012 |
220,0 |
4,2 |
1795,0 |
10,0 |
1469,7 |
18.11.2012 |
220,0 |
6,5 |
3556,8 |
20,0 |
1434,0 |
18.11.2012 |
220,0 |
9,5 |
5511,8 |
30,0 |
1388,3 |
18.11.2012 |
220,0 |
16,2 |
9267,6 |
45,0 |
1262,2 |
Опыт №3
Построить графики зависимостей P от M и I от M в нормальном режиме работы двигателя.
(1) (2)

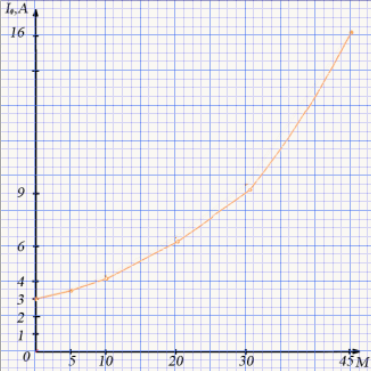

Рис 2. Графики зависимостей мощности от момента вращения(1) и силы тока от вращательного момента(2) на валу.
Лабораторная работа № 4
«Логические элементы»
3.1Тема работы
Базовые логические элементы НЕ, И, ИЛИ, И-НЕ, ИЛИ-НЕ.
3.2Цель работы
1) Исследовать
таблицы истинности и временные диаграммы
базовых логических элементов.
2) Определить переключательную функцию соединения базовых логических элементов.
3.3Оборудование (материалы)
1) Компьютеризированное рабочее место студента (КРМ-студент).
2) Программа «Логические элементы».
3.4 Эксперименты и выводы:
Опыт №1
Получили для основных логических элементов (Рис 4.1) на стенде временные диаграммы входных и выходных сигналов .Сделали выводы по полученным данным.

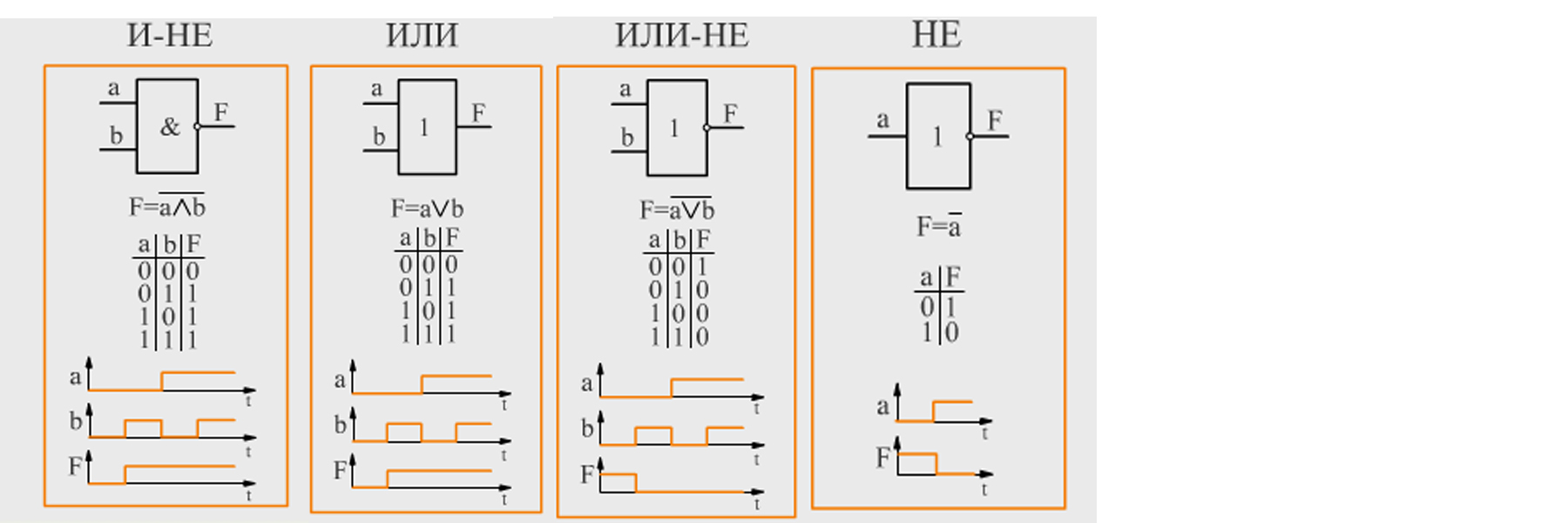

Рис 4.1 Основные логические элементы
Выводы по результатам опыта №1
сигнал на выходе у логического элемента(функция И-НЕ) равен "1" тогда, когда хотя бы на одном входе он равен "1".
сигнал на выходе y логического элемента (функция ИЛИ-исключающее) существует тогда, когда на входе a логический "0", а на входе b – логическая "1" или на входе a логическая "1", а на входе b – логический "0".
сигнал на выходе y логического элемента (функция ИЛИ-НЕ) отсутствует только тогда, когда имеется сигнал хотя бы на одном из входов, или на обоих одновременно.
сигнал на выходе y логического элемента (инверсия, функция НЕ) имеется только при отсутствии сигнала на входе a.
