ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ Государственное образовательное учреждение высшего профессионального образования Южно-Российский государственный университет экономики и сервиса
(ФГБОУ ВПО «ЮРГУЭС») |
|||||
Кафедра |
Энергетика и безопасность жизнедеятельности |
||||
|
ЗАЧТЕНО Рейтинг _____ баллов Дата: «__» ________ 2012г. Подпись ________________ |
||||
|
|||||
ЖУРНАЛ лабораторных работ
|
|||||
по дисциплине |
Электротехника и электроника |
||||
|
|||||
|
|||||
Выполнил студент |
Новикова А.М.
( |
Группа |
КШИ Т-31 (Код группы) |
||
Подпись |
_______________ |
||||
Руководитель |
доцент, к.т.н. Кравчик В.Г. |
(Подпись) |
|||
|
|||||
Шахты 2013г. |
|||||
Фамилия,
Инициалы)
|
|
|
|
|
|
Содержание |
||
|
|
стр. |
1. |
Лабораторная работа №1 |
|
|
«Программы моделирования устройств электротехники и электроники» ....………………………………………….………………...……… |
3 |
2. |
Лабораторная работа №2 |
|
|
«Однофазный трансформатор» …..……………………………………… |
6 |
3. |
Лабораторная работа №3 |
|
|
«Асинхронный двигатель» ..……………………………………………... |
8 |
4. |
Лабораторная работа №4 |
|
|
«Логические элементы» ………………………………………………….. |
10 |
5. |
Библиографический список………………………………………………. |
11 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Лабораторная работа № 1 «Программы моделирования устройств электротехники и электроники»
1.1 Тема работы
Программы виртуальных лабораторных работ (ВЛР).
1.2 Цель работы
1) Изучить интерфейс программы «Начала электроники».
2) Изучить интерфейс программы «Однофазный трансформатор».
3) Изучить интерфейс программы «ТАД-стенд».
4) Изучить интерфейс программы «Однофазный выпрямитель».
5) Изучить интерфейс программы «Логические схемы».
1.3 Оборудование (материалы)
1) Компьютеризированное рабочее место студента (КРМ-студент).
2) Комплект программ ВЛР.
3) Комплект прикладного программного обеспечения (ППО).
1.4 Эксперименты и выводы:
==========================================================
Опыт №1 «Параметры КРМ – студент»
Мое рабочее место Мой компьютер
Рис. 1. Общий вид рабочего места и ПК. Выводы по результатам опыта № 1 1) Модель ПК: Acer Extensa 5235 Intel Celeron processor 900 (2.2 GHz, 800 MHz FSB), black 2) Операционная система: Windows 7. 3) Офисный пакет: Microsoft Office 2007 |
Опыт №2 Программа «Однофазный трансформатор»
Рис. 2. Интерфейс ПП и его элементы Выводы по результатам опыта № 2 Обозначены следующие элементы интерфейса ПП: а – амперметр в цепи первичной обмотки трансформатора; б – двухобмоточный трансформатор с О-образным сердечником; в – выключатель входного напряжения; г – ) Амперметр в цепи вторичной обмотки; д – выключатель нагрузки ; е – Резистор . Опыт №3 Программа «ТАД-стенд»

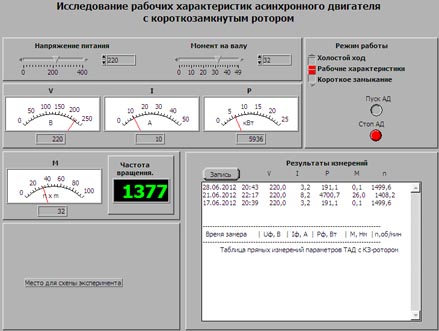

Рис. 3. Интерфейс ПП и его элементы Выводы по результатам опыта № 3 Идентифицированы следующие элементы интерфейса ПП: а – панель ручных регуляторов фазного напряжения и момента нагрузки на валу двигателя; б – панель стрелочных приборов для измерения напряжения, тока и активной мощности; в – панель с приборами контроля момента и скорости вращения (тахометр); г – панель позволяющая задавать режим работы двигателя ; д – пусковая панель; е – окно отображения результатов измерений. |
Опыт №4 Программа «Однофазный выпрямитель»
Рис. 4. Интерфейс ПП и его элементы Выводы по результатам опыта № 4 Идентифицированы следующие элементы интерфейса ПП: а – панель главных меню настройки программы; б – панель команд для оперативного управления настройками режимом контроля параметров выпрямителя; в – панель меню выбора контролируемых параметров; г – Исследуемая схема д – кнопки управления графиком; е – График исследуемых параметров. Опыт №5 Программа «Логические схемы»

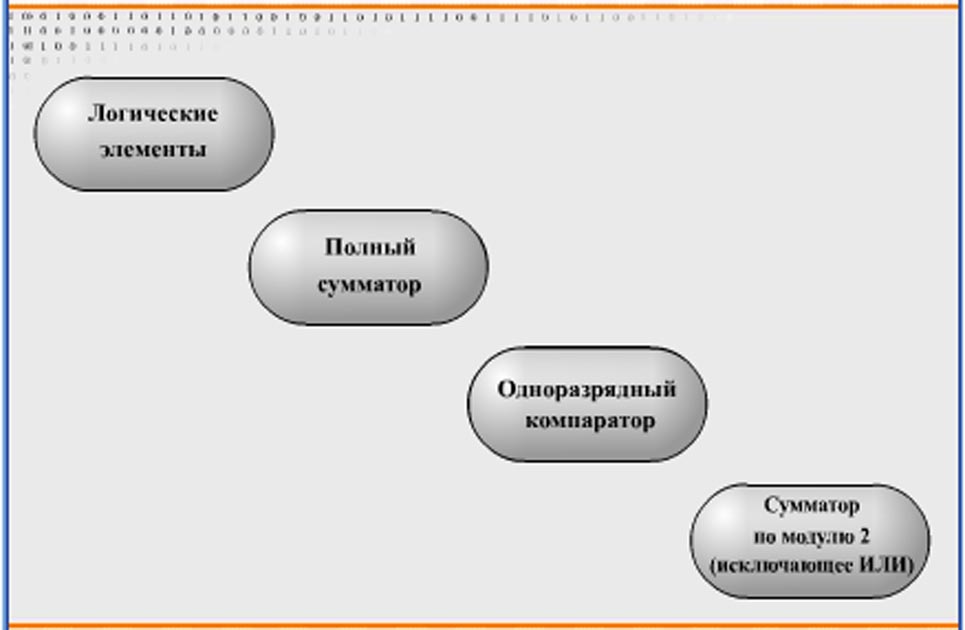

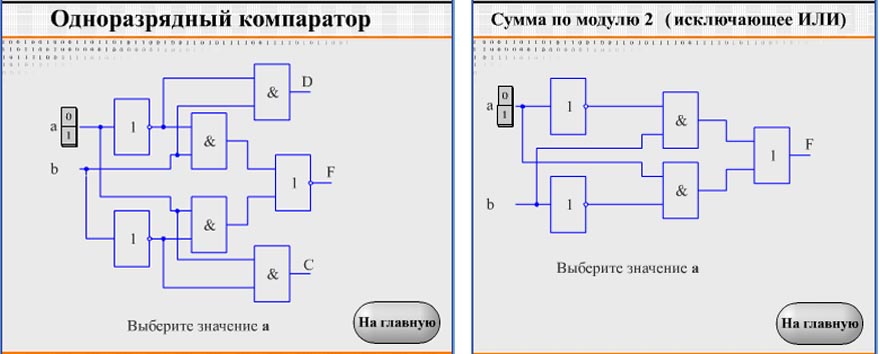

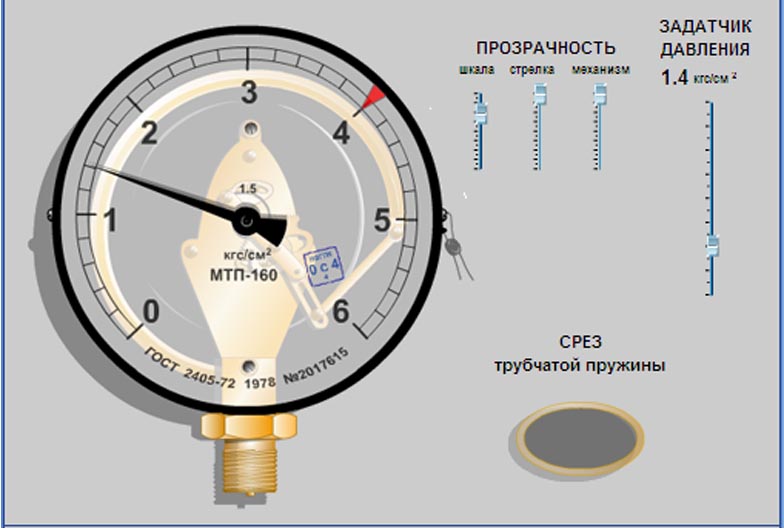

Рис. 5. Главное и рабочие окна ПП Выводы по результатам опыта № 5 В первом рабочем окне ПП имеется 6 базовых логических элементов, во втором окне – схема состоит из 2 базовых элементов, в третьем окне схеме 2 базовых элемента, а в четвертом рабочем окне таких элементов 2. Опыт №7 Программа «Манометр»
|
Выводы по результатам опыта № 7
Идентифицированы следующие элементы интерфейса ПП: а – панель регуляторов прозрачности деталей манометра; б – регулятор давления на входе манометра; в – первичный измерительный преобразователь – трубка Бурдона.
Лабораторная
работа № 2
«Однофазный трансформатор»
2.1 Тема работы
Конструкция и режимы работы однофазного трансформатора.
2.2 Цель работы
1) Изучить устройство типичного однофазного трансформатора.
2) Исследовать работу трансформатора в режиме холостого хода и при подключенной резистивной нагрузке.
2.3 Оборудование (материалы)
1) Компьютеризированное рабочее место студента (КРМ-студент).
2) Программа «Однофазный трансформатор».
2.4 Эксперименты и опыты:
Опыт №1
Н
1
4
2
5
6
3 33
7
8

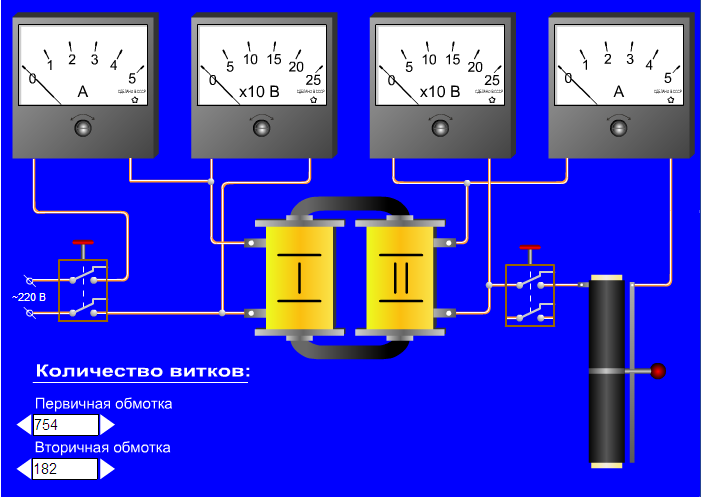

Рисунок 2.1. Панель виртуального стенда
Таблица 2.1
Параметры элементов мнемосхемы стенда
Наименование |
БЦО* |
Назначение |
Параметры |
||
|
Значения |
||||
1 |
Амперметр** |
PA1 |
Измеряет ток в первичной обмотке |
I, A |
0 – 5,0 |
2 |
Вольтметр |
PV1 |
Измеряет напряжение в первичной обмотке |
U,B |
0-25 |
3 |
Вольтметр |
PV2 |
Измеряет напряжение во вторичной обмотке |
U,B |
0-25 |
4 |
Амперметр |
PA2 |
Измеряет ток во вторичной обмотке |
I, A |
0 – 5,0 |
5 |
выключатель входного напряжения |
S1 |
Подаёт ток на первичную обмотку |
_ |
_ |
6 |
Трансформатор |
Т |
Преобразует электрический ток одного напряжения в ток другого напряжения |
kT |
_ |
7 |
выключатель выходного напряжения |
S2 |
Подаёт ток на реостат |
_ |
_ |
8 |
Реостат |
RR |
Изменяет сопротивление на амперметре |
R,Ом |
_ |
