2.3. Анализ полученных результатов
Результат моделирования представлен на временных диаграммах (см. рис. 7)

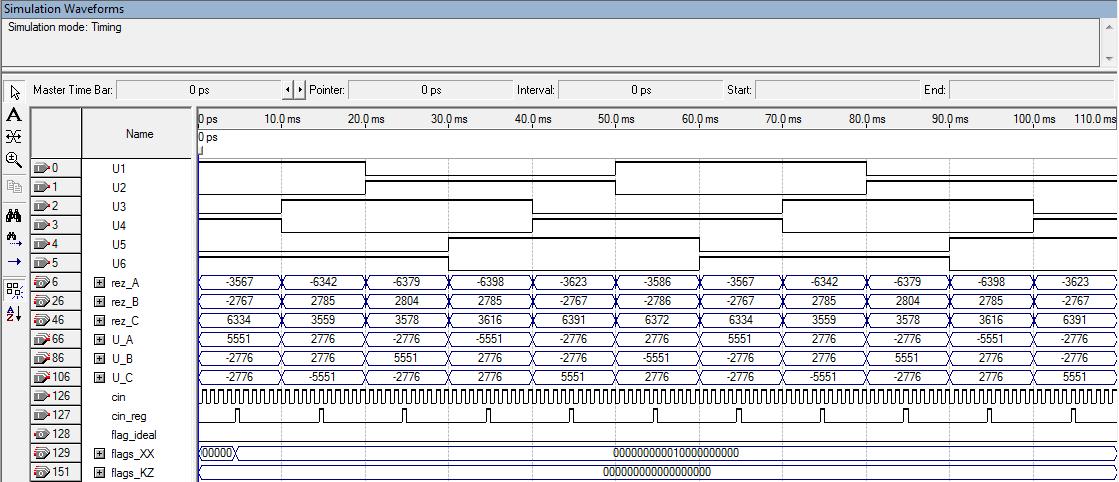

Рис. 7 Временные диаграммы
На данном рисунке рассмотрен пример, в котором произошел обрыв пары транзисторов А-С1. Это подтверждается значением регистра flags_XX, имеющего одну единицу.
На практике используется
напряжение с модуляцией (см. рис. 8).

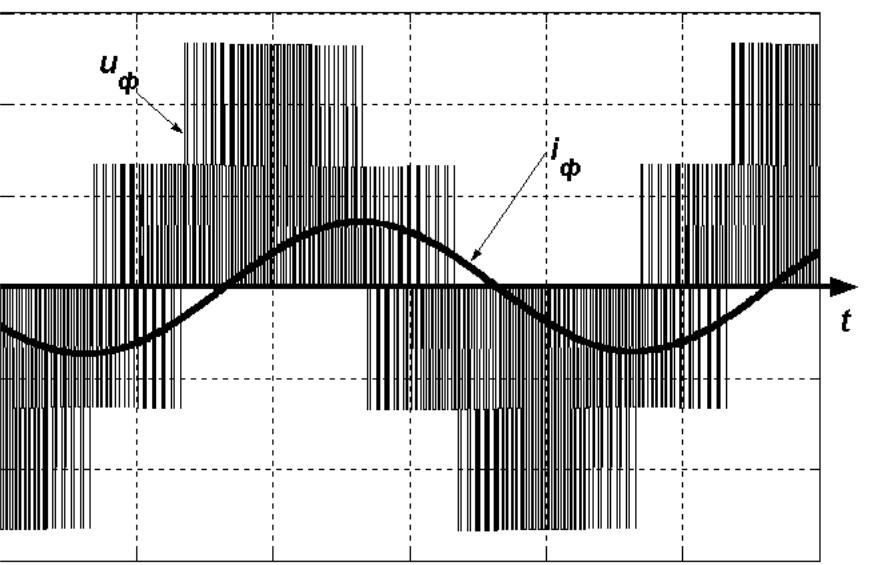

Рис. 8. Осциллограммы работы фазного напряжения - Uфи тока – Iф на выходе автономного инвертора с синусоидальной ШИМ.
Выборка из широтно-модулированного сигнала уровней для их дальнейшего анализа по готовой схеме пока остается нереализованной. Этот вопрос, а также применение других методов диагностирования АИН определяют перспективы моей дальнейшей работы.
3.Заключение
В результате выполнения задания на практическую работу была освоена система проектирования Quartus II, получены важные навыки в работе с САПР, освоен язык программирования VerilogHDL. Было произведено проектирование системы диагностирования АИН при допущении, что напряжение на его выходе имеет чистую «мавзолейную» структуру. Следует отметить, что основным достоинством данной реализации регрессионного метода является автоматическая подстройка всех моделей неисправностей по частоте к реальному напряжению инвертора.
4. Список литературы
1. Официальный сайт ФГУП «ЦНИИ СЭТ» http://www.niiset.ru
2. В. Б. Стешенко. ПЛИС фирмы Altera: элементная база, система проектирования и языки описания аппаратуры. Москва, Издательский дом «Додэка-XXI», 2007г.
3. С. Емец. Verilog – инструмент разработки цифровых электронных схем. Схемотехника №2, февраль 2001г.
4. Ю.С. Забродин. Промышленная электроника. Москва, «Высшая Школа», 1982г.
5. Официальный сайт компании Altera http://www.altera.com.
