Реферат.

Расчет отопления и вентиляции жилого здания: пояснительная записка к курсовой работе по дисциплине “Инженерные сети и оборудование ” , 70.02.01, Носик Е.В., П-327, Брестский государственный технический университет, кафедра теплогазоснабжения и вентиляции, Брест 2013г. – 25с., 4 табл., 2 рис., 8 ист.

Ключевые слова: система отопления, разводка, вентиляция, теплопотери. Содержит теплотехнический расчет наружной стены здания, расчет потерь теплоты отдельными помещениями, определение поверхности нагрева отопительных приборов, расчет естественной вытяжной системы вентиляции.

Оглавление

Введение. 4

Общая часть. 5

1. Теплотехнический расчёт наружной стены. 6

2. Расчет тепловых потерь. 7

3. Конструирование системы отопления. 14

4. Определение поверхности нагрева отопительных приборов. 15

5. Проектирование теплового пункта. 19

6. Проектирование и расчёт системы вентиляции. 20

Заключение 24

Литература 25

Введение.

В настоящее время в жилищном строительстве для поддержания условий жизни и работы людей в соответствии с нормами повсеместно применяются центральные системы отопления и вентиляции. Данный проект позволяет освоить навыки расчета наружных ограждающих конструкций здания на сопротивление теплопередаче, конденсацию влаги и воздухопроницаемость; подбора и расчета нагревательных приборов; расчета естественной вытяжной системы вентиляции.

Местная система отопления – водяная однотрубная с искусственной циркуляцией с верхней разводкой магистрали. Вентиляция канальная естественная вытяжная.

Теплотехника – области науки и техники, занимающаяся вопросами получения и использования теплоты. Различают два вида использования теплоты: энергетический и технологический. Энергетическое использование теплоты основано на процессах, преобразующих теплоту в механическую работу. Эти процессы изучаются технической термодинамикой. Техническое использование теплоты основывается на реализации теплоты для целенаправленного изменения физико-механических свойств при осуществлении различных технологических процессов.

Наука, изучающая закономерности теплообмена между телами, называется теорией теплопередачи и составляет теоретическую часть теплотехнической науки.

Общая часть.

а) Область строительства – г. Витебск.

Температура наиболее холодной пятидневки t₅ = –25 ^оС.

Продолжительность отопительного периода Z_от = 207 суток [1, табл. 4.4].

Среднесуточная температура за отопительный период t_н = -2,0 ^оС [1, табл. 4.4].

Наибольшая скорость ветра за январь V_ср=4,8 м/с [1, табл. 4.5].

б) Здание - четырехэтажное. Ориентация главного фасада - Ю.

Температура внутреннего воздуха t_в=18^оС.

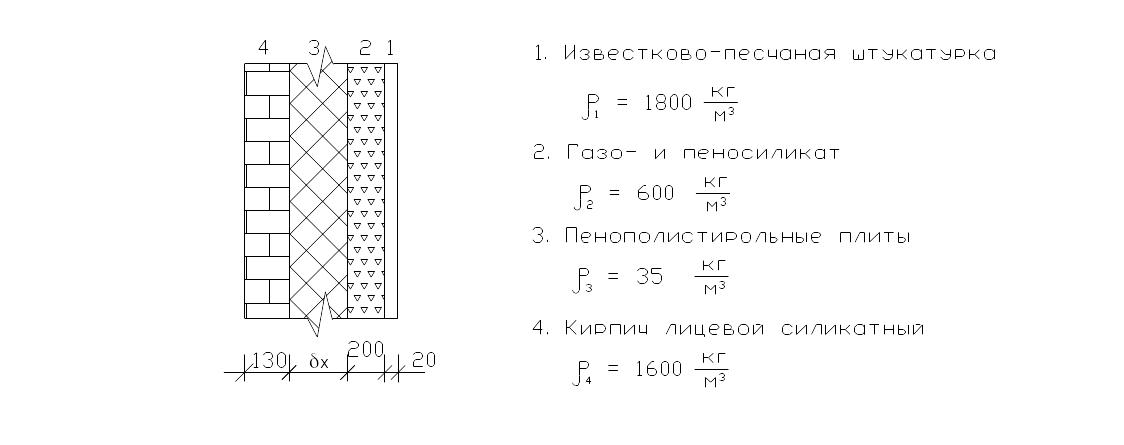

Рисунок 1 – Конструкция наружной стены.

1. Известково-песчаная штукатурка = 1800 кг/м³,

= 0,02 м, = 0,93 Вт/м^оС, S = 11,09 Вт/м^2оС;

2. Газо- и пеносиликат = 600 кг/м³,

= 0,2 м, = 0,19 Вт/м^оС, S = 2,95 Вт/м^2оС;

3. Пенополистирол = 35 кг/м³,

= Х м, = 0,05 Вт/м^оС, S = 0,48 Вт/м^2оС;

4. Кирпич лицевой керамический = 1600 кг/м³,

= 0,13 м, = 0,78 Вт/м^оС, S = 8,48 Вт/м^2оС;

1. Теплотехнический расчёт наружной стены.

1.1. Определяем требуемое сопротивление теплопередаче наружной стены по выражению:

R = , (м^2оС/Вт), (1)

где: n = 1 – коэффициент, зависящий от положения наружной поверхности ограждения по отношению к наружному воздуху, принимаемый по

(1, табл.5.3);

= 8,7 – коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/м^2оС (1, табл.5.4);

t_в = 18^оС – расчетная температура внутреннего воздуха, ^оС (1, табл.4.1);

t_н – расчетная температура наружного воздуха, принимаемая в зависимости от тепловой инерции (4<Д≤7) ограждающей конструкции, ^оС , согласно (1,табл.4.3; 5.2);

Δt^н = 6 – расчетный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции, ^оС (1,табл.5.5).

Принимаем t_Н = –31 ^оС,

R = = 0,94 (м^2оС/Вт).

1.2. Определяем по (1,табл.5.1) для наружной стены величину нормативного сопротивления теплопередаче:

R_норм = 3,2 (м^2оС/Вт).

1.3. Определяем сопротивление для трехслойной конструкции наружной стены в соответствии с (1,п.5.9) по формуле:

R_к= , (4);

где: , – коэффициенты теплоотдачи соответственно внутренней и наружной поверхностей ограждающей конструкции, Вт/м^2оС, (1,табл.5.4 и 5.7);

R – термическое сопротивление однородной конструкции, определяемое по формуле:

R= , (5),

где: – толщина и коэффициент теплопроводности слоя, соответственно.

Для наружной стены определяем:

R_к = ,

Толщину слоя понополистирольных плит определяем с учетом R_к R_норм,

м,

Принимаем 0,1 м, тогда

1.4. Корректируем R_о для наружной стены при = 0,1 м.

R_о = (м^2оС/Вт).

Принимаем толщину стены равную 0,45 м.
