2.8. Обзор меню logo

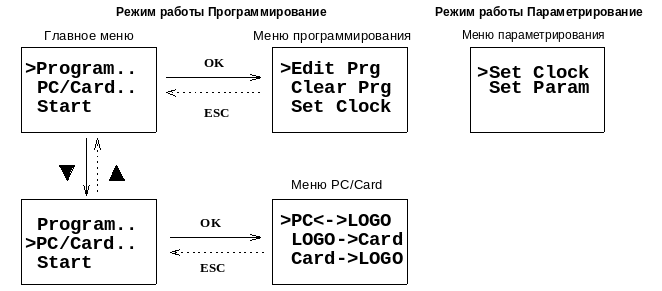

Рис. 5. Обзор меню LOGO

3. Пример составления и ввода в logo программы, имитирующей работу электрической схемы

3.1. Преобразование электрической схемы в блочное изображение

В LOGO схема создается путем соединения друг с другом блоков и клемм. Для примера рассмотрим электрическую схему (рис. 2). Пусть эта схема должна обеспечить включение лампы Е1 любым переключателем S1 или S2 и выключение лампы Е1 только через 10 с после размыкания переключателей S1 и S2. Задержка выключения осуществляется за счет реле времени КТ1. Для преобразования схемы в блоки необходимо пройти через схему от выхода к входу.

К входу реле КТ1 (в LOGO – к выходу Q1) привязаны параллельно включенные переключатели S1 и S2. Параллельному включению в LOGO соответствует блок ODER (ИЛИ). Этот блок имеет три входа. Два из них соединим с входами LOGO I1 и I2, к которым будут подключены соответственно переключатели S1 и S2, а третий вход оставляем неподключенным. В LOGO для этого есть специальный знак 'х', обозначающий, что данный вход не используется. Таким образом, схема принимает следующий первоначальный вид:

Но т.к. КТ1 является реле с задержкой выключения, то между блоком ODER (ИЛИ) и выходом Q1 необходимо добавить соответствующий блок, осуществляющий такую задержку. В специальных функциях есть такой блок. Итак, окончательно схема принимает вид:

Рис. 6. Логическая схема управления

Записываем общую логическую функцию управления схемы и составляем таблицу состояний, пользуясь составленной схемой из блоков и вышесказанными рассуждениями:

E1 = (S1 + S2)·KT1.

Логическая таблица состояний схемы Таблица 4

I1	I2	Задержка выключения	Q1
входы		t	выход
S1	S2	KT1	E1
0	0	0	0 (t)
0	1	1	1
1	0	1	1
1	1	1	1

3.2. Ввод программы

На этом же примере продолжаем рассматривать как происходит ввод программы в LOGO. В дальнейшем в скобках будут приведены способы включения различных режимов, если для программирования используется программный эмулятор.

3.2.1. Переход на режим работы Программирование

Подключаем LOGO к сети и включаем напряжение. На дисплее модуля будет следующее:

Переводим LOGO в режим работы Программирование. Для этого необходимо нажать одновременно клавиши , и OK (кнопку Program на верхней панели инструментов):

После нажатия клавиш (кнопки Program) выходим в главное меню LOGO:

На первой позиции первой строки будет стоять знак ">". Клавишами и можно передвигать знак ">" вверх и вниз. Устанавливаем знак ">" на "Program.." и нажимаем клавишу OK. LOGO переходит в меню программирования:

Здесь также можно двигать знак ">" клавишами и . Устанавливаем знак ">" на "Edit Prg" (для редактирования, т.е. ввода программы) и нажимаем клавишу OK. Теперь на дисплее LOGO показывается первый выход:

Клавишами и можно выбирать другие выходы. С этого момента собственно и начинается ввод программы.
