2.4.2. Установка реле времени

Ввод времени переключения осуществляется в следующей последовательности:

1. Установить курсор на один из параметров No реле времени (например, No1).

2. Нажать клавишу OK. LOGO открывает окно параметров для уставки (см. выше). Курсор стоит на дне недели.

3. Выбрать с помощью клавиш и один или несколько дней недели.

4. Клавишей переместить курсор на левую позицию для времени включения.

5. Установить время включения, используя в соответствующей позиции клавиши , и передвигая курсор между отдельными позициями с помощью клавиш и . Только в первой позиции можно выбрать значение -?-:-?-.

6. Установить время выключения (как в п. 5).

7. Завершить ввод, нажав клавишу OK.

2.5. Блоки

При вводе блока в программу LOGO присваивает этому блоку номер, так называемый номер блока. На дисплее номер блока стоит вверху справа.

С помощью номера блока показывается связь между блоками (рис. 3).

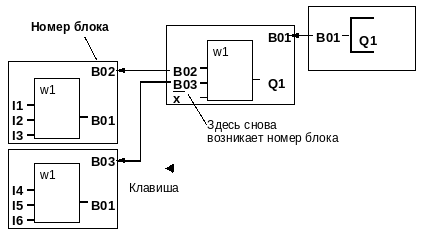

Рис. 3. Связь между блоками программы

Для передвижения между блоками в программе необходимо сделать следующее:

1. Установить курсор на вход текущего блока, где стоит номер того блока, к которому необходимо перейти (на рис. 3 курсор устанавливается на второй вход блока B01).

2. Нажать клавишу . При этом курсор перепрыгивает к выбранному блоку (на рис. 3 это блок B03).

Номера блоков имеют и еще одно преимущество: каждый блок можно через его номер привязать к входу текущего блока. Таким способом можно многократно использовать промежуточные результаты логических связей или других операций. Тем самым экономится время на ввод, место в памяти, и схема становится нагляднее.

2.6. Размер схемы

Для вводимой программы в LOGO существуют определенные границы. Между одним выходом и одним входом можно установить до 7 блоков (рис. 4).

Рис. 4. Ограничение LOGO по количеству вводимых блоков

Если при вводе программы невозможно ввести блок, то зона памяти полностью занята. LOGO предлагает только те блоки, которые еще помещаются в памяти LOGO. Если же ни один блок из списка больше не входит в LOGO, то выбрать из списка будет уже невозможно. В случае, если область памяти полностью занята, необходимо оптимизировать схему или установить второй LOGO.

2.7. Золотые правила работы с logo

Правило 1. Схема вводится в режиме работы Программирование. В том случае, если программирование осуществляется непосредственно на модуле LOGO, для входа в режим работы Программирование необходимо нажать одновременно 3 клавиши , и OK. Если же программирование осуществляется на программном эмуляторе "Siemens LOGO Soft", то для перехода в режим Программирование предусмотрена кнопка Program в верхней панели инструментов.

Значения времени и параметры изменяются в режиме работы Параметрирование. Так же, как и в предыдущем случае, для входа в режим работы Параметрирование необходимо одновременно нажать клавиши ESC и OK при использовании модуля LOGO и кнопку Parameterize в верхней панели инструментов при использовании программного эмулятора.

Правило 2. Схема всегда вводится от выхода ко входу.

Правило 3. При вводе схемы:

• Если курсор изображен в виде подчеркивания, то:

- с помощью клавиш , , или курсор можно передвигать по схеме;

- с помощью OK происходит переход к "Выбор клеммы/блока";

- с помощью ESC осуществляется выход из режима ввода схемы.

• Если курсор изображен в виде полного блока, то:

- клавишами или выбирается клемма/ блок;

- с помощью OK осуществляется подтверждение выбора;

- с помощью ESC происходит возврат на шаг назад.

Правило 4. LOGO может сохранять в памяти только полные программы.
