2.4. Специальные функции (Special Function)
При вводе программы в LOGO в списке SF Вы найдете специальные функции. Они представлены в табл. 3.
Специальные функции LOGO Таблица 3
Изображение в электрической схеме |
Изображение в LOGO |
Обозначение специальных функций |
Временная диаграмма |
|
|
Задержка включения Вход Trg – запуск таймера. Параметр Т – это время, через которое включится выход. |
|
|
|
Задержка выключения Вход Trg – запуск таймера. Вход R – сброс таймера и установка выхода на 0. Параметр Т – это время, через которое выключается выход. |
|
|
|
Импульсное реле Вход Trg – включение и выключение выхода. Вход R – сброс импульсного реле и установка выхода в 0 (сброс имеет приоритет). |
|
|
|
Реле с самоподхватом Вход S – установка выхода Q на 1. Вход R – сброс выхода Q на 0. Если поданы одновременно сигналы S и R, то сначала осуществляется сброс. |
|
|
|
Датчик тактовых импульсов Вход En (Enable) – включение и выключение датчика. Параметр Т – время, на которое выход включается или выключается. |
|
|
|
Сохраняемая задержка включения Вход Trg – запуск таймера задержки включения. Вход R – сброс таймера и установка выхода в 0. Параметр Т – время, через которое включается выход. |
|
|
|
Двунаправленный счетчик Вход R – установка внутреннего значения счетчика и сброс выхода в 0. Вход Cnt – счетчик считывает изме-нения состояния на входе Cnt с 0 на 1. Вход Dir – задание направления счета (0 – счет вперед, 1 – счет в обратном направлении). Параметр Par – если внутреннее значение счетчика равно или больше Par, то устанавливается выход. |
|
Примечание
Во всех функциях R имеет приоритет перед всеми другими входами. После сбоя в сети уже отсчитанное время в таймерах или отсчитанные значения счетчиков будут сброшены.
2.4.1. Реле времени
Среди специальных функций существует еще одна, не указанная в табл. 3, – это реле времени. Она имеет следующее изображение в LOGO:
Реле времени есть только в LOGO, в обозначении которых присутствует буква C (например: LOGO 230 RC). Каждое реле времени имеет 3 уставки.
Через параметр No устанавливается время включения и выключения соответственно для одной уставки реле времени. Например, так выглядит окно параметра для уставки No1:
Для установки дня недели в LOGO используется международное краткое обозначение дней недели: Su – воскресенье, Mo – понедельник и т.д. Время включения/выключения возможно любое между 00:00 и 23:59. -?-:-?- означает, что включения/выключения нет. Внутренние часы в LOGO 230RC работают и тогда, когда напряжение в сети исчезает, т.е. часы имеют запас хода. Величина запаса хода LOGO 230 RC зависит от температуры окружающей среды. При температуре окружающей среды +40оС запас хода составляет 8 ч.
Через уставки задается время включения/выключения. В определенное время реле времени включает выход, если выход еще не был включен. В определенное время реле времени выключает выход, если он еще не был выключен.

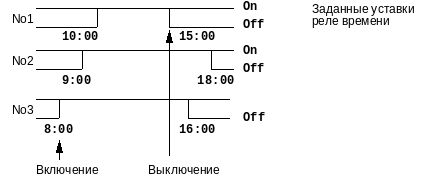

Если время включения и время выключения заданы в один и тот же момент, но различными уставками, то время включения и выключения противоречат друг другу. В этом случае уставка No3 имеет приоритет перед No2, а она в свою очередь перед No1.
