БОУ ОО СПО

«Омский промышленно-экономический колледж»

Программируемый логический контроллер logo

Методические указания к лабораторно-практическим занятиям

по дисциплине «Типовые элементы систем автоматического управления»

Составитель: Гудинов В.Н.

Омск 2011

1. Знакомство с логическим модулем logo

1.1. Общие сведения

Логический модуль LOGO (в дальнейшем LOGO) представляет собой мощный универсальный и в высшей степени компактный программируемый логический контроллер фирмы Siemens для систем автоматики с небольшой программой управления.

В LOGO в корпусе размером 72 x 90 x 55 мм уместились:

• система управления;

• блок обслуживания (интегрированные клавиши управления) и индикации;

• блок питания;

• 6 цифровых входов и 4 цифровых выхода;

• интерфейс для программного модуля (Card) и кабеля связи с компьютером PC;

• готовые основные и специальные функции, например: И, ИЛИ, НЕ, задержка включения, задержка выключения, импульсное реле, счетчик и т.д.;

• реле времени (только для LOGO 230RC).

На сегодняшний день фирма Siemens выпускает логические модули LOGO нескольких модификаций. Технические данные и характеристики на них представлены в табл. 1. На рис.1 показан внешний вид LOGO 230RC и схемы подключения напряжения питания L1 и N, входов I и выходов Q.

Технические данные и характеристики логических модулей LOGO Таблица 1

Модификация Характеристика	LOGO 24	LOGO 24R	LOGO 230 R	LOGO 230RC
Напряжение питания и цифровых входов	Постоянный ток 24 В		Переменный ток 115/230 В, 50/60 Гц
Цифровые выходы	Постоянный ток 24 В	Реле
Уровень: логического “0” логической “1”	5 В постоянного тока, 3 мА (переключатель открыт) 15 В постоянного тока (переключатель закрыт)		40 В переменного тока, max 0,24 мА (переключатель открыт) 79 В переменного тока (переключатель закрыт)
Часы астрономического времени	без часов			с интегрированными часами, с/мин/ч/дн.
Количество выходов	4 транзистора	4 реле
Ток	0,3 А	8 А (с резистивной нагрузкой), 2 А (с индуктивной нагрузкой)
Количество входов	6	6	6	6
Рабочая температура	от 0 до +55 С
Класс защиты	IP20
Установка	на 35 мм шину 4 PU
Размеры, (ШxВxГ)	74(4PU)x90x50 мм

С помощью LOGO можно решить задачи автоматики как в электротехнике (освещение лестницы, наружное освещение, управление шторами, жалюзи, освещение витрин магазинов и т.д.), так и в машино- и приборостроении (управление воротами, вентиляционной установкой, насосом технической воды и т.д.).

Создание системы автоматики производится путем простого ввода с помощью управляющих клавиш и сопровождается представлением соответствующей схемы на индикаторе. В графической форме представляются таймеры, текущие значения и т.д. Если у Вас есть опыт работы с электрическими схемами, тогда форма представления функции в LOGO не составит для Вас труда. В функциональном плане стандартизованные символы представляют собой отдельные соединяемые друг с другом функции. Вы просто соединяете содержащиеся в LOGO готовые функции в схему управления. За несколько секунд простым нажатием кнопки Вы можете определить нужную Вам программу управления. И для этого не нужно никаких специальных знаний.

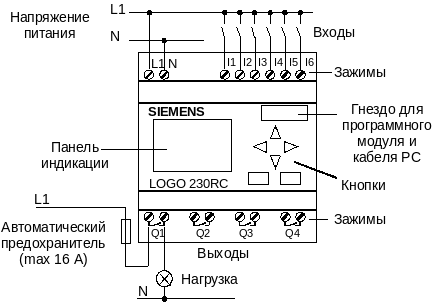

Рис. 1. Общий вид логического модуля LOGO

Указания и предупреждения:

• LOGO является прибором с защитной изоляцией. Подключение защитного кабеля не требуется;

• на основании существующих инструкций по безопасности (VDE 0110, IEC 1131, ..., а также UL и CSA) недопустимо подключать входы LOGO 230R/RC на разные фазы.
