Листопередающая система

Листопередающая система предназначена для транспортировки листов между печатными цилиндрами в многокрасочной листовой печатной машине, а также для передачи запечатанных листов в приемное устройство. Цилиндры, транспортирующие листы между печатными секциями, называются листопередающими цилиндрами. Между печатными секциями устанавливается нечетное число листопередающих цилиндров.

Число листопередающих систем зависит от количества печатных секций. Так, например, 3.секционная машина оснащается тремя листопередающими системами. В данных системах используются в основном три способа листопередачи:

• Цепная листопередача, которая обеспечивает транспортировку листа от одного печатного цилиндра к другому при помощи кареток с захватами. При передаче листа захватами цепного транспортера в захваты печатного цилиндра и наоборот, лист удерживается обеими системами захватов в течение короткого промежутка времени. Применение цепной листопередачи уменьшает возможность отмарывания краски вследствие незначительного количества точек возможного контакта отпечатка с элементами листопередачи. Металлические ограждения цепной колеи имеют специальную конструкцию, позволяющую свести к минимуму возможность создания турбулентных потоков воздуха в цепной листопередающей системе.

• Одноцилиндровая система листопередачи, в которой захваты листопередающего цилиндра большого диаметра транспортируют лист от одного печатного цилиндра к другому. Диаметр листопередающего цилиндра в значительной степени зависит от конструкции машины. Так, например, на машине с общим печатным цилиндром тройного диаметра, по сравнению с одинарным диаметром формного или офсетного цилиндров, диаметр листопередающего цилиндра в четыре раза больше диаметра цилиндров печатной пары.

• Трехцилиндровая система листопередачи, в которой используются три листопередающих цилиндра для транспортировки листа от одного печатного цилиндра к другому. Каждый цилиндр имеет свой комплект листопередающих захватов. При оснащении листопередающей системы механизмом радиальной регулировки захватов, их, как правило, приходится перенастраивать на печать нового тиража.

Двусторонняя печать. Для двусторонней печати за один прогон применяются различные конструкции листопередающих систем.

На листовой машине, переключаемой на одноили двустороннюю печать, устанавливаются три листопередающих цилиндра: передающий цилиндр обычного диаметра, располагаемый сразу же после первой печатной секции, промежуточный накопительный передающий цилиндр большого диаметра, который может одновременно удерживать захватами сразу два печатных листа, и листопереворачивающий цилиндр с двумя комплектами захватов. Задняя кромка листа, удерживаемого на накопительном передающем цилиндре, зажимается захватами листопереворачивающего цилиндра. При этом происходит одновременное открытие захватов накопительного цилиндра. Во время передачи листа из захватов одного цилиндра в захваты другого цилиндра задняя кромка листа занимает положение передней кромки, в результате чего на печатный цилиндр следующей печатной секции лист ложится своей запечатанной стороной. Во время односторонней печати данные три цилиндра действуют как обычные листопередающие цилиндры с передачей листа между цилиндрами передней кромкой вперед.

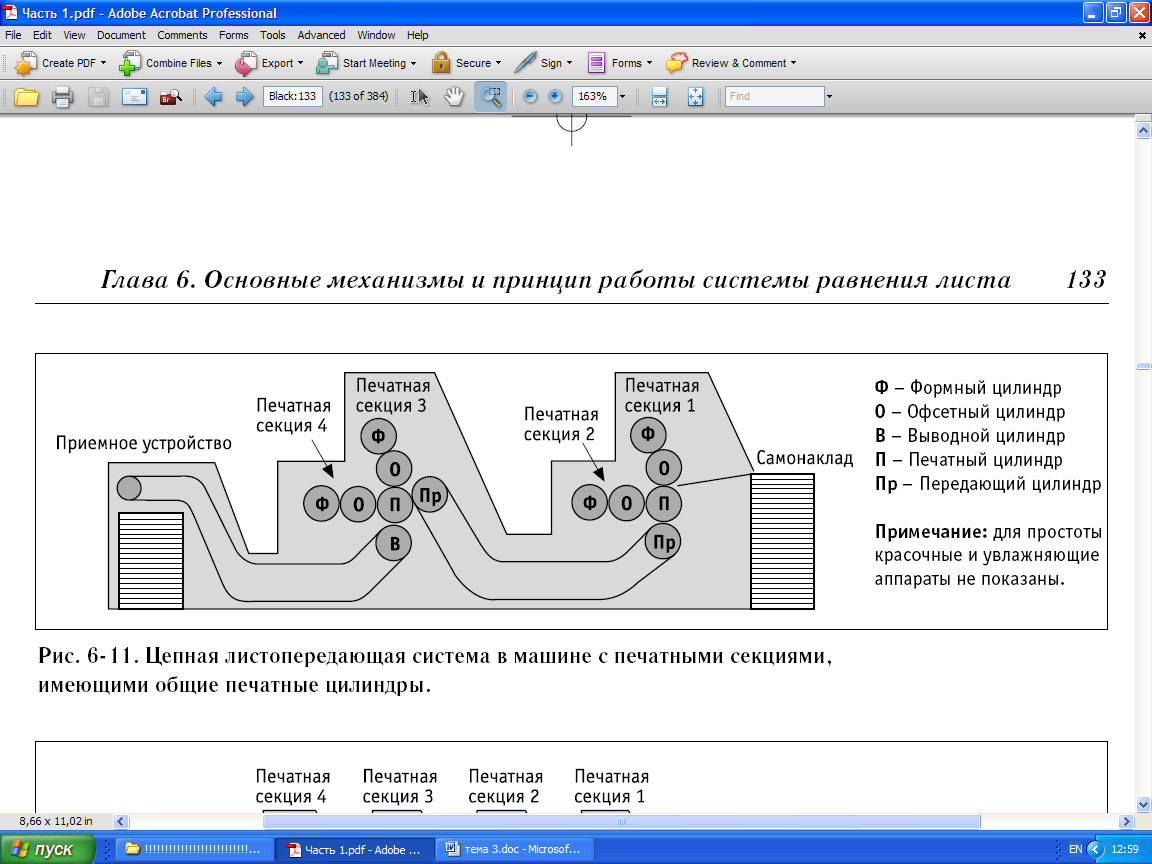

Рисунок 3.40 – Цепная листопередающая система в машине с печатными секциями, имеющими общие печатные цилиндры

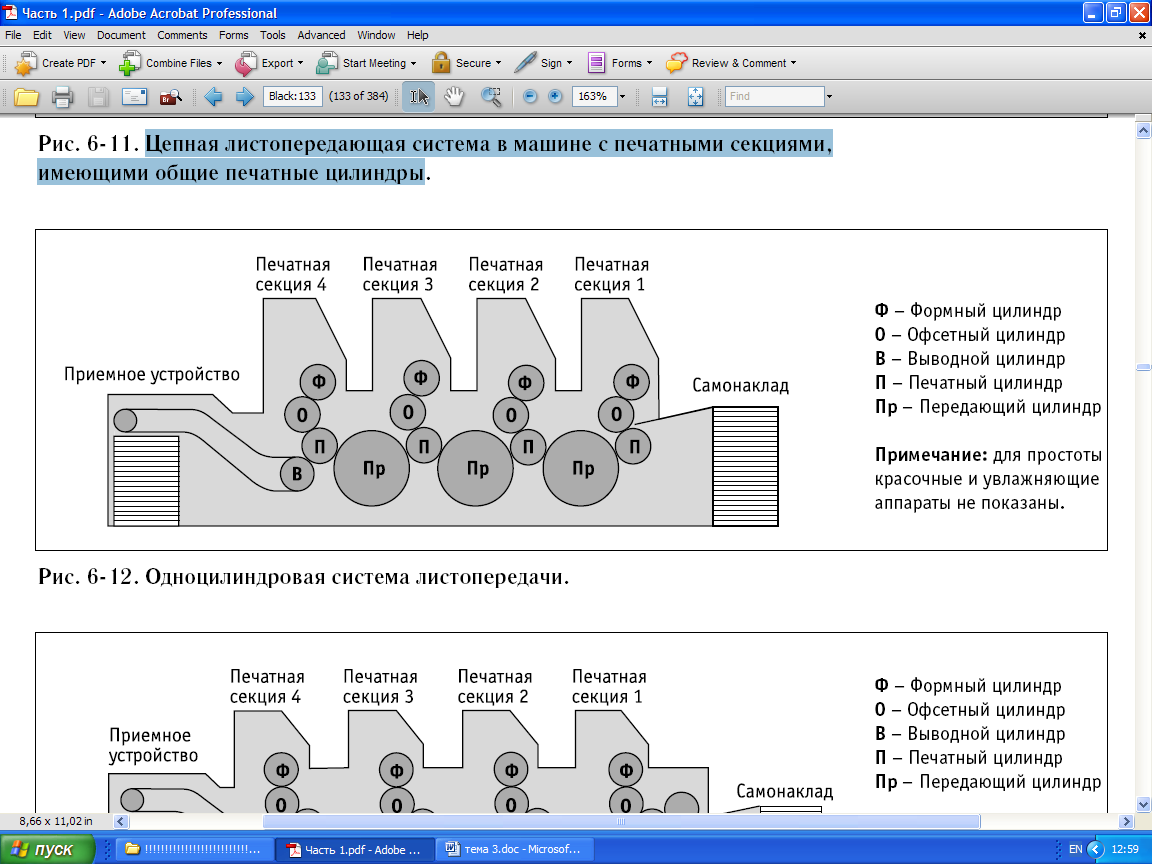

Рисунок 3.41 –Одноцилиндровая система листопередачи

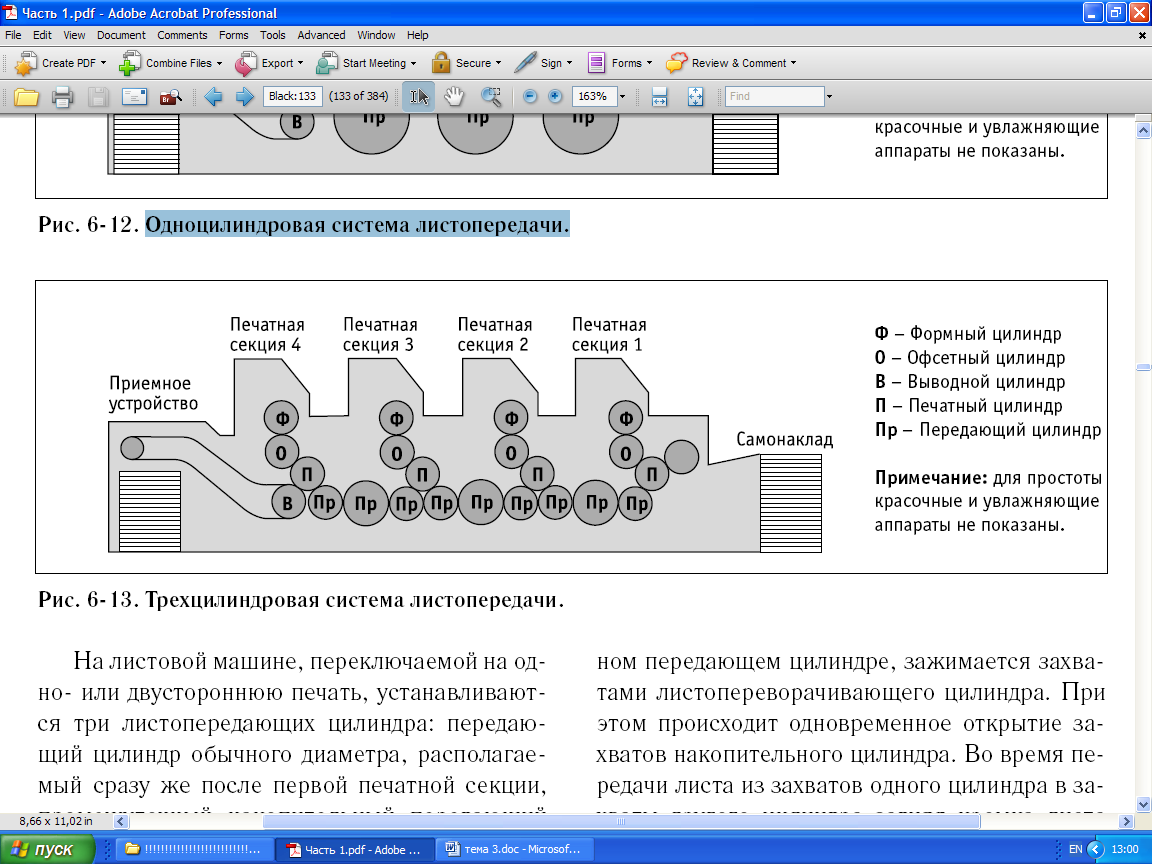

Рисунок 3.42 – Трехцилиндровая система листопередачи

Некоторые машины двусторонней печати имеют ярусную конструкцию, с верхними и нижними печатными аппаратами при смежных печатных цилиндрах. Печать в них на верхней и нижней сторонах листа выполняется соответственно верхним и нижним аппаратами. При этом цилиндры листопередающей системы, расположенные в линию, обеспечивают передачу листа от печатного цилиндра верхнего печатного аппарата к смежному печатному цилиндру нижнего печатного аппарата. Хотя между печатными секциями расположены два листопередающих цилиндра, печатный цилиндр нижней печатной секции одновременно выполняет функцию третьего листопередающего цилиндра.

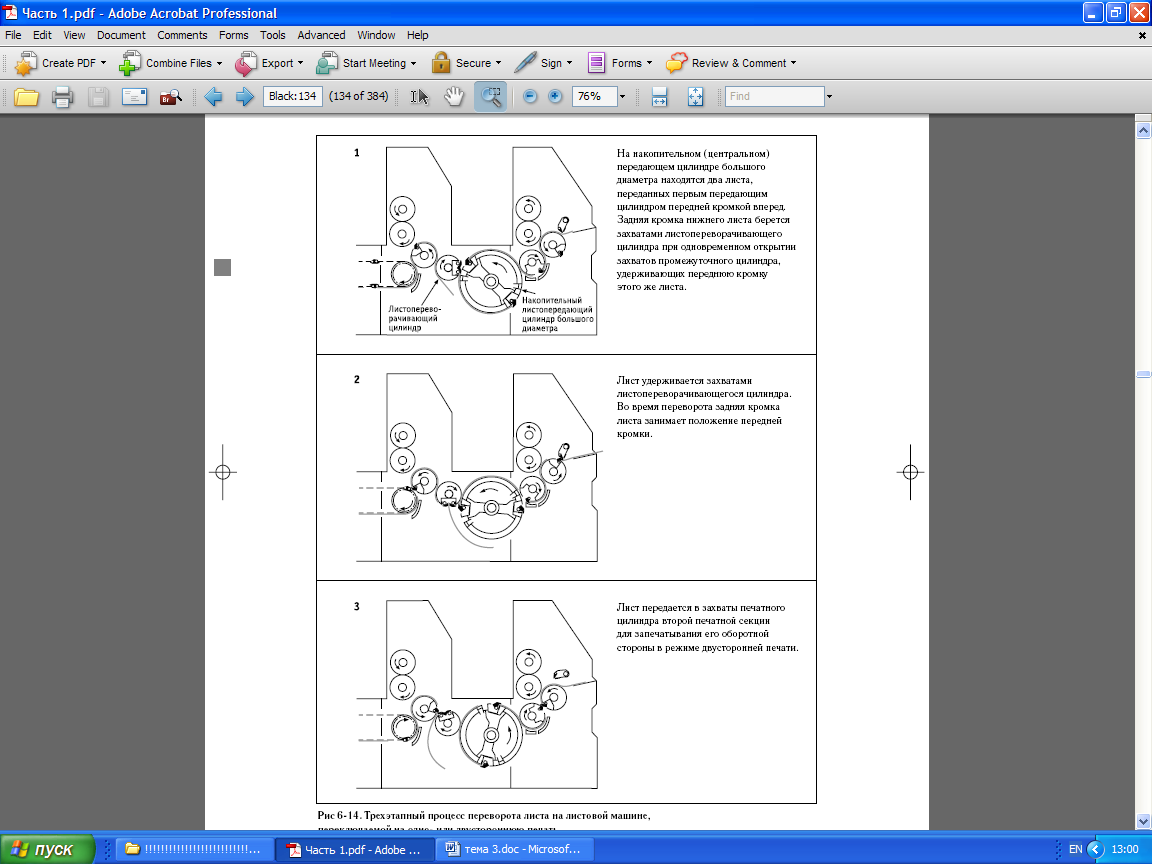

Рисунок 3.42 – Трехэтапный процесс переворота листа на листовой машине, переключаемой на одно' или двустороннюю печать

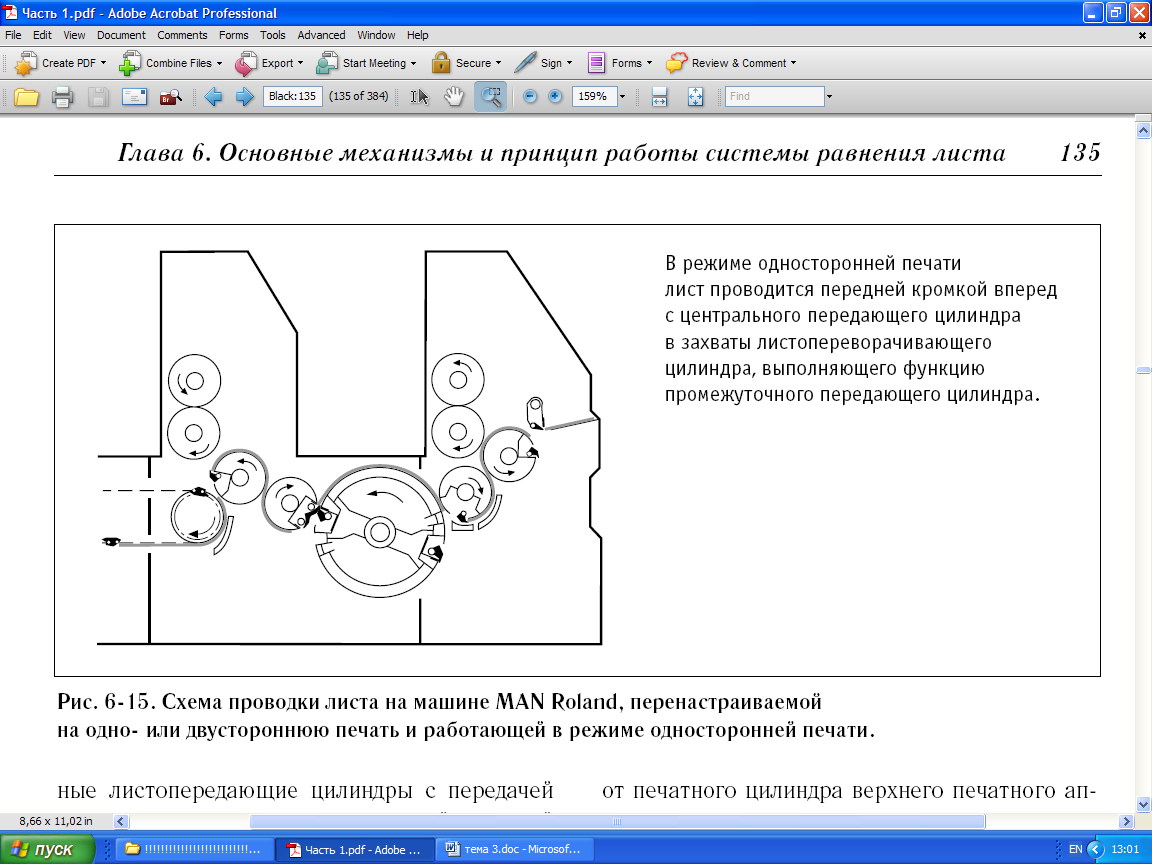

Рисунок 3.43 – Схема проводки листа на машине MAN Roland, перенастраиваемой на одно' или двустороннюю печать и работающей в режиме односторонней печати

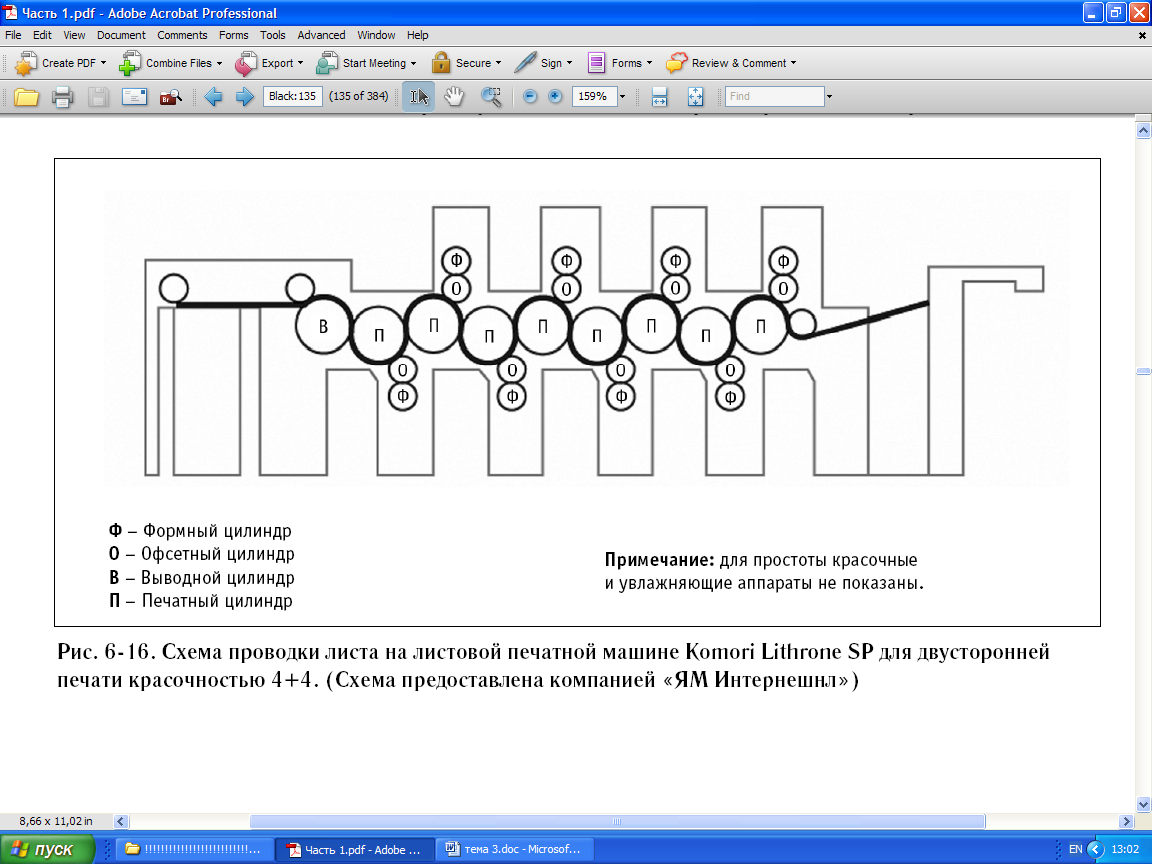

Рисунок 3.44 – Схема проводки листа на листовой печатной машине Komori Lithrone SP для двусторонней печати красочностью 4+4

Противоотмарывающие устройства

Противоотмарывающие устройства располагаются в пределах запечатываемого поля листа для предотвращения отмарывания свежеотпечатанного изображения. На некоторых печатных машинах для этих целей применяется специальный передающий барабан для ровной проводки бумаги на воздушной подушке без колебаний хвостовой кромки листа. Кроме того, используются специальные противоотмарочные сетчатые чехлы, натягиваемые на листопередающие цилиндры, контактирующие со свежеотпечатанной стороной оттиска.

На некоторых листовых печатных машинах с целью предотвращения отмарывания свежеотпечатанных оттисков вместо обычных передающих цилиндров применяются цилиндры для транспортировки листа на воздушной подушке. В качестве примера такого цилиндра можно привести конструкцию передающего цилиндра, на валу которого размещены алюминиевые диски, покрытые специальной рубашкой с воздухопроницаемой поверхностью. Слой сжатого воздуха образует воздушную подушку, обеспечивая тем самым бесконтактную транспортировку листа.

Д

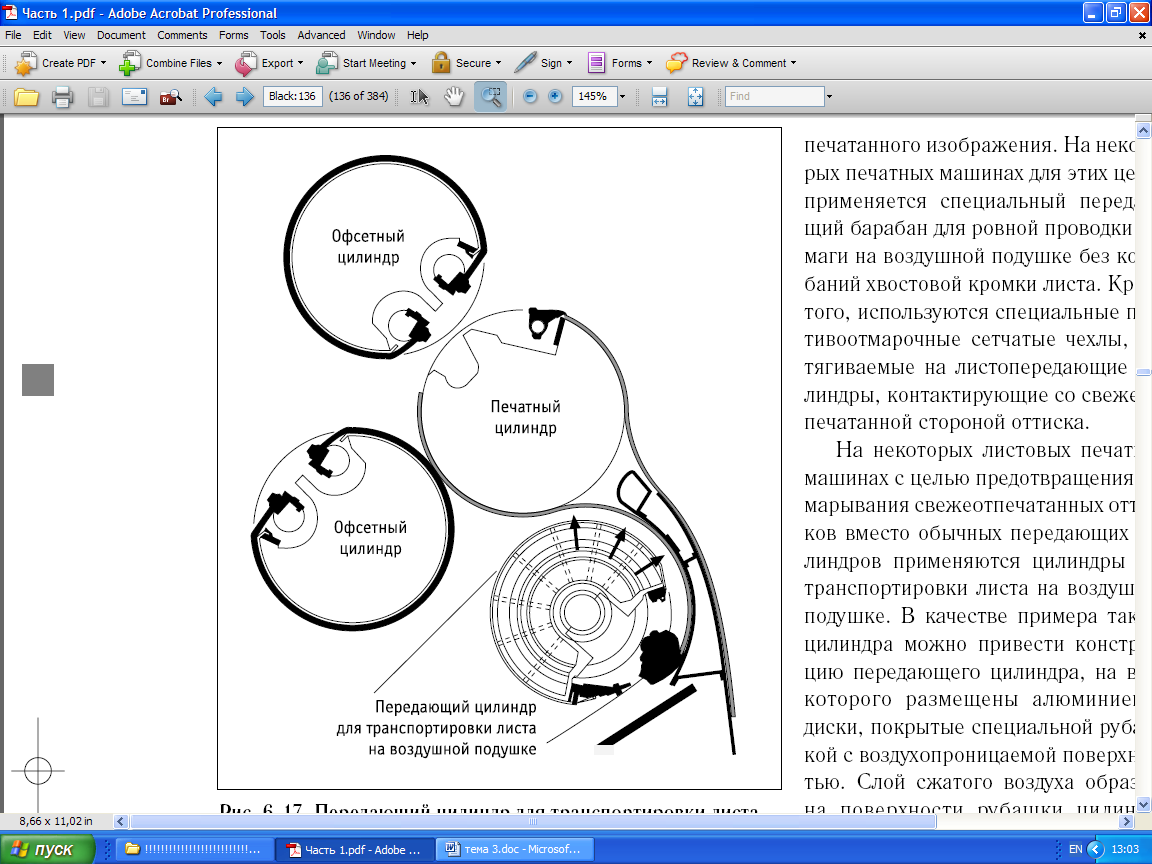

Рисунок 3.45 – Передающий цилиндр для транспортировки листа на поверхности рубашки цилиндра

ля предотвращения отмарывания передающий цилиндр может покрываться различными противоотмарывающими материалами. В качестве примера можно привести вариант нанесения на поверхность передающего цилиндра специального антифрикционного краскоотталкивающего покровного слоя, поверх которого свободно надевается матерчатая сетка, пропитанная краскоотталкивающим составом. Подобная противоотмарочная сетчатая рубашка свободно скользит между антифрикционной поверхностью передающего цилиндра и транспортируемым запечатанным листом, снижая вероятность отмарывания краски.

Некоторые печатники используют в качестве временного средства сменные клейкие пенопластовые противоотмарочные вставки толщиной 3 или 6 мм, наклеиваемые на передающий цилиндр на пробельных участках. Данные вставки подлежат замене перед выполнением каждого нового заказа.

Устройства для очистки листов

Вспомогательные устройства, применяемые в некоторых листовых печатных машинах, предназначены для удаления остатков бумаги и бумажной пыли с поверхности листов перед их поступлением в первую печатную секцию. Для очистки листов обычно применяются устройства щеточного или вакуумного типа.

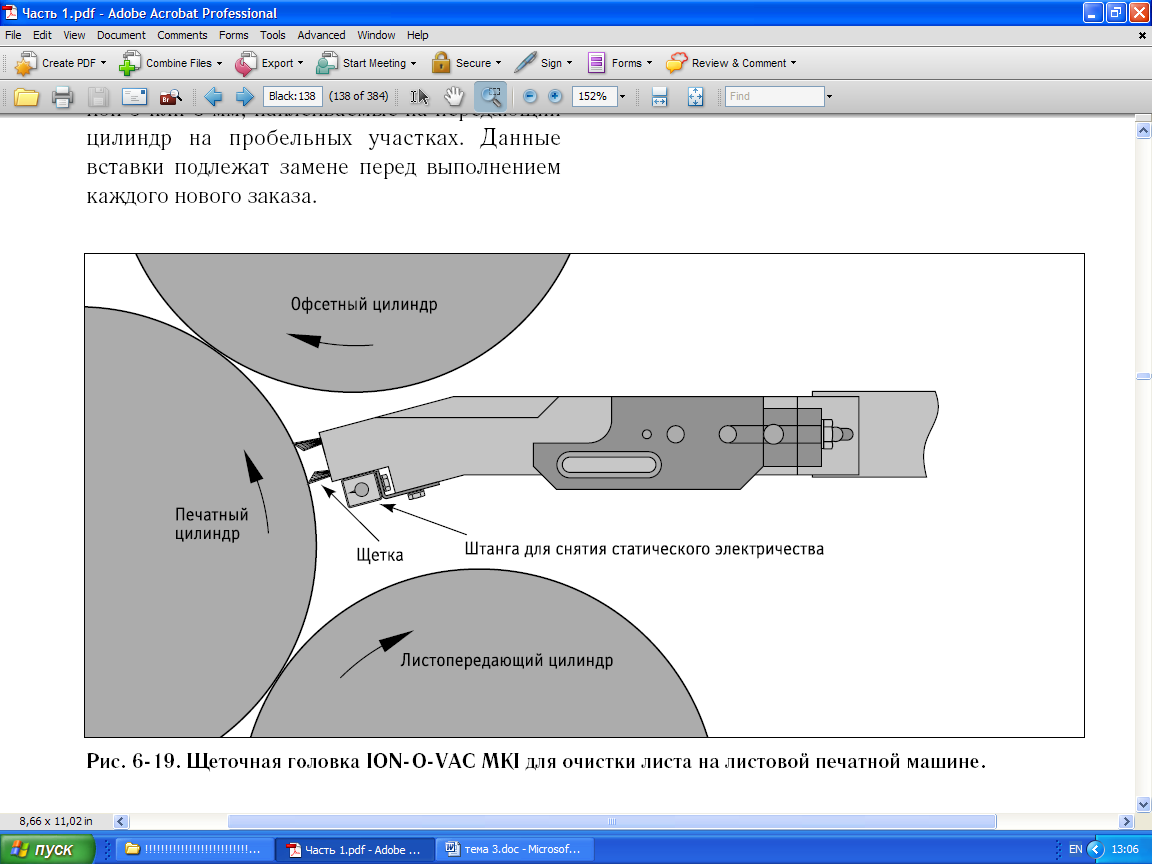

Рисунок 3.46 – Щеточная головка ION'O'VAC MKI для очистки листа на листовой печатной машине
