Принцип работы самонаклада

Одним из условий нормальной работы офсетной печатной машины, которому зачастую не уделяется должного внимания, является плавная и стабильная проводка бумаги через печатную машину. Для обеспечения надлежащей бумагопроводки должны быть выполнены следующие требования:

• Листы бумаги должны быть достаточно ровными и не иметь тенденции к скручиванию, кроме того, они должны быть правильно уложены в стапель и выровнены.

• Необходимо обеспечить правильную настройку и синхронизацию работы всех механизмов самонаклада, участвующих в подаче и транспортировке листов.

Неэффективный контроль подачи листа является причиной частых остановок печатной машины, что ведет к отклонениям в цвете и нарушению баланса «краска-вода». Частые простои машины могут вызвать проблемы с печатными формами. Повторная настройка для восстановления водо-красочного баланса приводит к увеличению макулатурных отходов бумаги.

Система контроля листопроводящей системы печатной машины охватывает следующие четыре основных устройства, выполняющих функции подачи, транспортировки листов и выклада их на приемный стапель (рис. 3.1):

• Самонаклад – листопитающее устройство, предназначенное для размещения стопы листовой бумаги на стапельном столе, отделения от стопы верхнего листа и транспортировки его по спускному столу к передним упорам, выравнивания листа по передней и боковой кромкам на столе равнения для последующей подачи в первую печатную секцию.

Рисунок 3.1 Проводка бумаги через двухкрасочную машину, перенастраиваемую на одно- или двустороннюю печать.

• Листоподающее устройство служит для взятия выровненных листов со стола равнения машины и передачи их в захваты печатного цилиндра первой печатной секции.

• Листопередающее устройство предназначено для передачи листов между печатными секциями многокрасочной печатной машины.

• Приемно-выводное устройство обеспечивает вывод запечатанных листов на приемный стапельный стол и укладку их в ровную стопу.

Самонаклад является первым устройством системы контроля листопроводящей системы, которую должен обслуживать оператор печатной машины.

Меры по обеспечению безопасности при эксплуатации самонаклада Ознакомьтесь с содержащимися в руководстве по эксплуатации печатной машины правилами по технике безопасности, а также назначением и функционированием защитнопредохранительных устройств и кнопочных выключателей безопасности. Проверьте правильность работы контрольных световых индикаторов на пульте управления печатной машины. Проверьте правильность и надежность функционирования конечных выключателей систем контроля уровня стапелей в самонакладе и приемном устройстве. Проверьте правильность работы расположенных между передними упорами датчиков контроля подачи и перекоса листа (электронной системы контроля подачи листа), предназначенных для остановки машины или выключения натиска при подходе листа к передним упорам с опережением или с отставанием, либо в случае подачи листа с перекосом. Проверьте правильность работы датчика двойного листа, выполненного в виде электромеханического щупа, связанного с конечным микровыключателем безопасности. Определите наличие и расположение следующих защитно_предохранительных устройств и кнопок управления самонаклада: – кнопки останова («Стоп_запор»); – зуммера (устройства, издающего звуковой сигнал, свидетельствующий о включении самонаклада); – ограждения приводных валов и/или приводных звездочек; – звонка (для оповещения обслуживающего персонала); – кнопки аварийного останова; – ограждения самонаклада.

Наиболее распространены два основных типа самонаклада (рис. 3.2):

Самонаклад с каскадной подачей, при которой листы, движущиеся со скоростью ниже скорости печати, подаются на спускной стол в каскадном потоке (с перекрытием).

Самонаклад с полистной (последовательной) подачей, при которой каждый лист (движущийся со скоростью печати) поочередно подается на спускной стол.

В

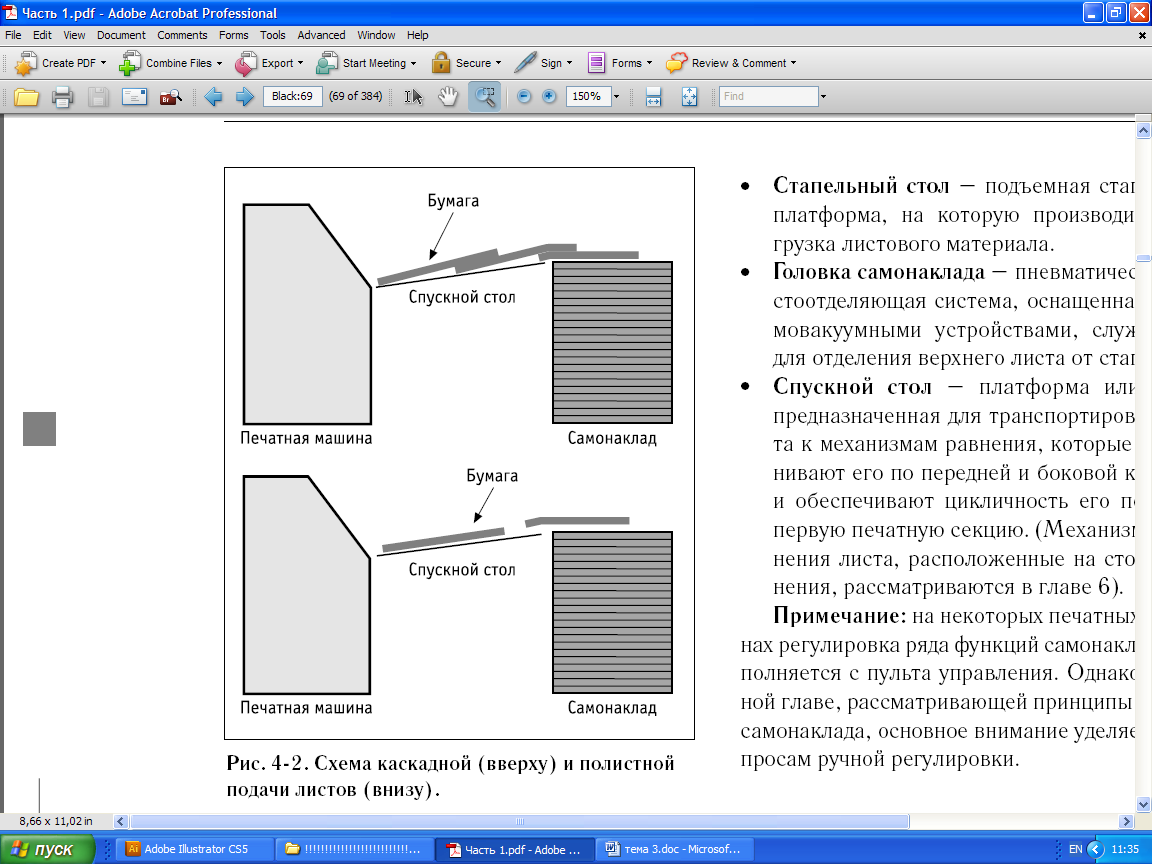

Рисунок 3.2 – Схема каскадной (вверху) и полистной подачи листов (внизу).

самонакладе с каскадной подачей обеспечивается более эффективный контроль движения листа до его поступления в первую печатную секцию. Это обусловлено замедленной скоростью подачи по сравнению со скоростью машины, что повышает надежность транспортировки листов по спускному столу и позволяет предотвратить сильный удар их передней кромки о передние упоры машины. В настоящее время каскадные самонаклады получили широкое распространение. Большая часть информации, относящейся к самонакладу этого типа, справедлива и для самонаклада с полистной подачей.

Базовая конфигурация самонаклада любого типа включает несколько отдельных узлов, работающих согласованно друг с другом:

• Стапельный стол – подъемная стапельная платформа, на которую производится загрузка листового материала.

• Головка самонаклада – пневматическая листоотделяющая система, оснащенная пневмовакуумными устройствами, служащими для отделения верхнего листа от стапеля.

• Спускной стол – платформа или рама, предназначенная для транспортировки листа к механизмам равнения, которые выравнивают его по передней и боковой кромкам и обеспечивают цикличность его подачи в первую печатную секцию.

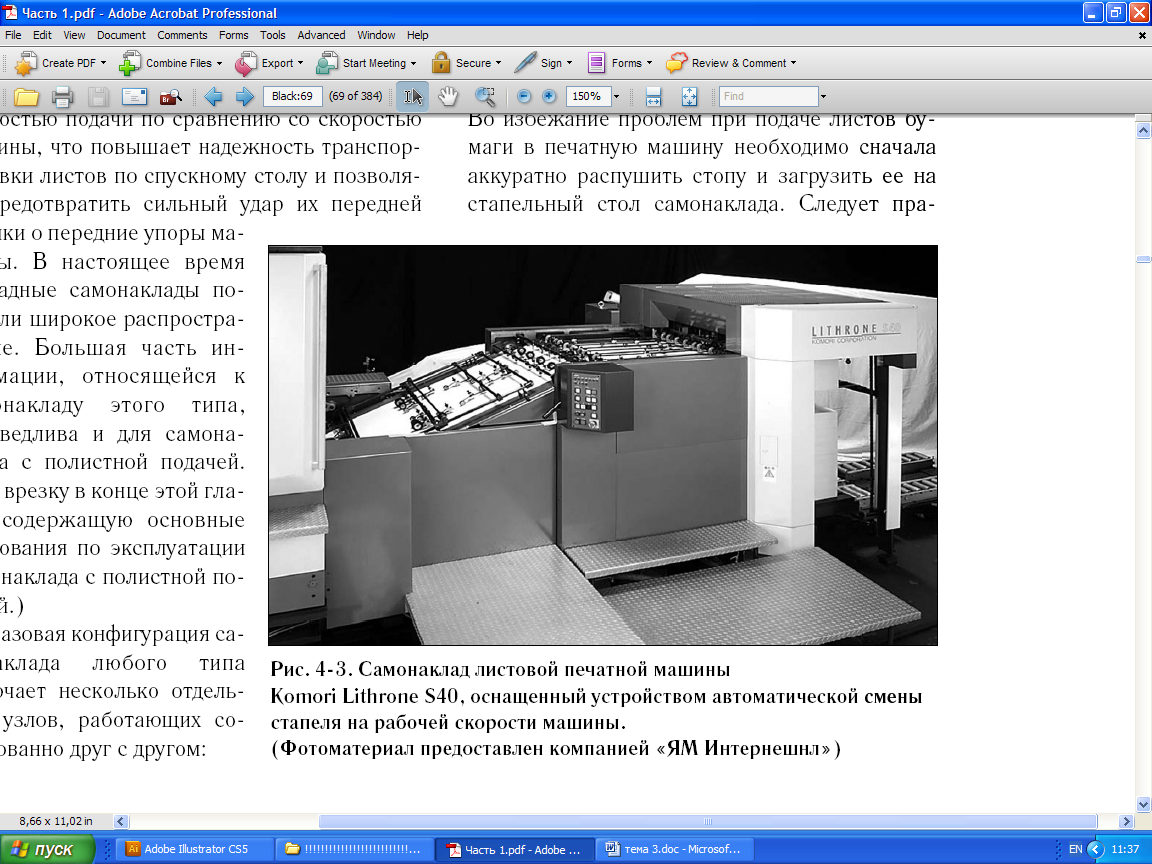

Рисунок 3.3 – Самонаклад листовой печатной машины Komori Lithrone S40, оснащенный устройством автоматической смены стапеля на рабочей скорости машины
