Домашнє завдання № 2
ТЕОРЕТИЧНІ ПИТАННЯ
1. Що називають коловим процесом або циклом?
2. Який цикл називають прямим, який - оберненим? Як визначають термічний ККД і холодильний коефіцієнт?
3. Яке формулювання і математичний вираз другого закону термодинаміки?
4. Які фактори і яким чином впливають на термічний ККД газотурбінної установки з підводом теплоти в процесі P = соnst?
5. Які фактори і яким чином впливають на термічний ККД газотурбінної установки з підводом теплоти в процесі V = соnst?
6. Від яких факторів залежить температура кипіння рідини?
7. Як зображується в Р-V - діаграмі i Т-S - діаграмі процес пароутворення при сталому тиску?
8. Якими параметрами характеризується стан вологої насиченої пари?
9. Якими параметрами характеризується стан сухої насиченої пари?
10. Якими параметрами характеризується стан перегрітої насиченої пари?
11. Як зображуються в Р-V, Т-S, і-S - діаграмах термодинамічні процеси пари?
12. Як зображується в Р-V, Т-S - діаграмах цикл Ренкіна?
13. Як організована робота повітряної холодильної установки; як зображується її цикл в Р-V, Т-S - діаграмах; як визначається її холодильний коефіцієнт?
14. Який принцип роботи парової компресорної холодильної установки і як зображується її цикл в Т-S - діаграмі?
15. Як здійснюється спалювання твердого палива в промислових агрегатах?
16. Як здійснюється спалювання рідкого палива в промислових агрегатах?
17. Як здійснюється спалювання газоподібного палива в промислових агрегатах?
18. Що називають теоретичною і дійсною витратою повітря на спалювання палива і як її визначають для різних видів палива?
19. Що називають вищою і нижчою теплотою згоряння палива і як їх визначають для різних видів палива? Що таке умовне паливо?
20. Які шкідливі речовини відходять в атмосферу з продуктами спалювання палива з теплових агрегатів? Які існують методи зниження їх кількості?
21. Які особливості конструкції і теплової роботи печей киплячого шару хімічної технології?
22. Які існують методи регенерації теплоти і утилізації вторинних енергоресурсів в теплових агрегатах?
23. Якою є мета складання теплового балансу агрегату і які статті входять до нього?
Номери контрольних питань обираються з таблиці 3.2 згідно з останньою цифрою шифру.
Таблиця 3.2
-
№ п/п
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
1
2
3
8
9
10
11
12
13
14
15
16
9
17
18
19
20
21
22
23
18
19
20
Задачі

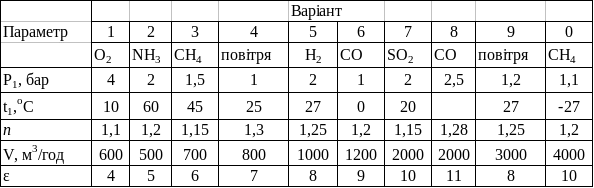

Задача 4. Поршневий одноступінчастий компресор засмоктує V м3/год газу при початкових параметрах Р1 і t1 і стискає його в ε раз ізотермічно, адіабатно і політропно з показником η. Визначити для кожного процесу: теоретичну роботу стиснення і потужність двигуна без урахування втрат і впливу шкідливого простору; кількість теплоти, що відводиться в процесі стиснення. Зобразити суміщену (для трьох процесів) індикаторну діаграму компресора в P-V – координатах.
Газ, початкові параметри Р1 і t1 і показник політропи n вибрати з таблиці по останній цифрі шифру; подачу компресора і ступінь стиснення - по передостанній.
Задача 5. М кг пари (початкові параметри: абсолютний тиск Р1 и ступінь сухості Х1) розширюються ізотермічно і адіабатно і її тиск зменшується в ε раз. Для кожного процесу визначити: кінцеві параметри, теплоту, зміну внутрішньої енергії і роботу; зобразите процеси в P-V, T-S і I-S – діаграмах. Завдання вирішити з допомогою I-S – діаграми.
Тиск P1 і ступінь сухості Х1 прийняти з таблиці по останній цифрі; а масу пари М і ступінь зниження тиску ε – по передостанній.

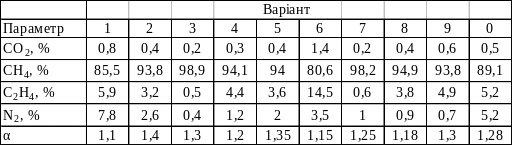

Задача 6. Визначити об'єм продуктів згоряння на виході з топки і дійсну кількість повітря, необхідну для згоряння 1 м3 природного газу наступного складу: CO2, CH4, C2H4, N2. Коефіцієнт надлишку повітря α.
Склад газу прийняти по останній цифрі шифру, коефіцієнт надлишку повітря α - по передостанній.
ЛІТЕРАТУРА
Баскаков А.П., Берг Б.В., Витт О.К. и др. Под ред. Баскакова А.П. Теплотехника. – М.: Энергоиздат, 1982.
Чечеткин А.В., Занемонец Н.А. Теплотехника. – М.: Высшая школа, 1986.
Соколов Е.Я., Бродянский В.М. Энергетические основы трансформации тепла и процессов охлаждения. – М.: Энергоиздат, 1981.
Исламов М.Ш. Печи химической промышленности. – Л.: Химия, 1976.
Рабинович О.М. Сборник задач по технической термодинамике. – М.: Машиностроение, 1973.
Теплотехника. Под ред. Крутова В.И. – М.: Машиностроение, 1986.
Додаток
Ентальпія 1 м3 газів і вологого повітря (кДж/м3)
*Ентальпія вологого повітря наведена при вологовмісті d2 = 10 г/м3.
