Лабораторна робота № 7 Тема: Тахеометрична зйомка
Завдання: виконати тахеометричну зйомку місцевості невеликої ділянці та скласти ії план.
Мета: придбання навичок виконання тахеометричної зйомки та креслення плану.
Обладнання: теодоліт типу Т30, нівелірна рейка, тахеометричний журнал.
Загальні відомості
Тахеометрічна зйомка є топографічною, тобто контурно-висотною зйомкою, в результаті якої отримують план місцевості де зображені ситуація і рельєф. Тахеометрічна зйомка виконується самостійно для створення планів невеликих ділянок місцевості на незабудованих територіях в крупних масштабах (1:500 - 1:5000). Її застосування особливе вигідно для зйомки вузьких смуг місцевості при дослідженнях трас нафто- і газопроводів, залізних і автомобільних доріг, ліній електропередач і т.п. Тахеометричну зйомку виробляють з точок теодолітних ходів.
Слово «тахеометрія» перекладається з грецького як «швидке вимірювання».
Швидкість вимірювань при тахеометрічной зйомці досягається тим, що положення точки місцевості, що знімається, в плані і по висоті визначається при одному наведенні труби приладу на рейку, яка встановлена на цій точці.
Тахеометрічна зйомка виконується за допомогою технічних теодолітів або спеціальних приладів - тахеометрів, в даний час, як правило, електронних.
В основі тахеометричної зйомки контурів ситуації і рельєфу місцевості лежить спосіб просторових полярних координат. Зйомка зводиться до визначення просторових полярних координат (β, ν, D) точок місцевості і подальшого нанесення цих точок на план. В якості орієнтирної лінії приймається одна із сторін теодолітного ходу. Від цієї сторони вимірюють полярні кути одним напівприйомом, а відстані до рейкових точок вимірюють по далекоміру. При цьому горизонтальний кут β між початковим напрямом і напрямом на об’єкт зйомки, вимірюється за допомогою горизонтального круга теодоліта, вертикальний кут ν - по вертикальному кругу теодоліта, відстань D до точки, що знімається, - далекоміром. Таким чином, планове положення точок, що знімаються, визначається полярним способом (координатами β, D), а висоти (відмітки) точок - методом тригонометричного нівелювання, здійснюваного за допомогою похилого променя візування.
В даному випадку зйомка проводитися технічним теодолітом типу Т-30, в наступному порядку:
• Теодоліт встановлюють і центрують над точкою, приводять його в робоче положення.
• Визначають висоту інструменту (i) з точністю до 0.01 м і відзначають її на рейці.
• Знаходять МО, коливання МО на станціях не повинне перевищувати ±1.
• На другої точці знімального обґрунтування встановлюють вішку.
• Проводять орієнтування зорової труби теодоліта на вішку, при цьому встановлюють відлік по ГК (горизонтальному кругу теодоліта) 0° 00.
• Креслять абрис (або кроки) ланки місцевості на даній станції. Кроки – це схематичне креслення, що складається від руки в довільному масштабі, на ньому показують точки ходу, з яких виконується зйомка, всі пікети, ситуація позначена написами пояснень або умовними знаками, а також характерні місця рельєфу (тальвеги, вододіли, перегини, напрями скатів та ін. (додаток 1)
• Далі закріплюють лімб і обертаючи алідаду по ходу годинникової стрілки при КЛ починаємо набирати пікети (рейкові точки) які наголошуються під одним номером одночасно в журналі тахеометричної зйомки і на абрисі (або кроках). Пікетами називають характерні точки місцевості (ситуації або рельєфу) на яких встановлюють нівелірну рейку. Послідовно візують на рейкові точки і беруть відліки:
по нитяному далекоміру (до 0.1 м),
по вертикальному кругу (з точністю до однієї хвилини),
горизонтальному кругу (з точністю до 5 хвилин).
Вимірювання виконують при лівому (одному) положенні круга. Результати спостережень записують в тахеометричний журнал, зразок якого показаний в додатку 2.
Контролем правильності роботи на станції є замикання горизонту, тобто останнє наведення виконується знову на початковий напрям (вішку). Відлік повинен бути 0° 00. Допустима величина не замикання горизонту складає ± 1 1,5.
Висотні рейкові точки, по можливості, розташовують рівномірно по всій території місцевості, що знімається, з відстанями між ними не більш 20 м при масштабі зйомки 1:500. Окрім цього, рейкові точки встановлюються обов'язково на всіх характерних точках рельєфу.
Відстань від приладу до висотних точок не повинна перевищувати 120 м, а до контурних - 80 м.
Рейкові точки нумеруються арабськими цифрами, їх номери записують послідовно від першої до останньої станції. Нумерація рейкових точок в тахеометричному журналі і на кроках повинна співпадати.
В цілях контролю і щоб уникнути пропусків («вікон») при зйомці з кожної станції визначають декілька пікетів, розташованих в смузі перекриття зйомки з інших станцій.
Виконання роботи.
Для набуття досвіду роботи з теодолітом і придбання навичок виконання тахеометричної зйомки студенти повинні продублювати прив'язку характерних точок місцевості (коридору) тахеометричним методом, які були зняті в попередній лабораторній роботі теодолітним методом. Зазвичай тахеометричну зйомку застосовують при інженерно-геодезичних дослідженнях в основному для зйомки не «жорстких» контурів природних об’єктів та рельєфу.
Визначення похилені відстані та їх горизонтальні прокладення. На рис. 7.1 літерами а, та в визначено відлік n по далекомірній рейці, яка утримується прямовисною на місцевості в точці Т (рис. 7.2).
Рис. 7.1 - Поле зору труби теодоліта з зображенням
частини рейки
Якщо цю рейку уявити собі в позиції АВ (рис. 7.2), тобто перпендикулярною до напрямку візирної осі з умовним відліком n0 = в-а, то шукана відстань D буде:
,
де k - коефіцієнт далекоміра (k = 100)
Знайдемо зв'язок між умовним відліком n0 та реально спостережуваним в зорову трубу теодоліта n.
Внаслідок
того, що кут φ
не може бути більш як 1°, відрізок А1В1
буде відхилятися від перпендикулярності
до ЈА1
не більш як на 30', тобто, трикутник ОА1А
можна вважати за прямокутний, однаково
як і трикутник ОВ1В.
Це дає можливість записати, що А1О
= AO
cosn
.
Отже, А1В1 = AB cosn , або n0 = n cosn. Тоді D=k n cosn

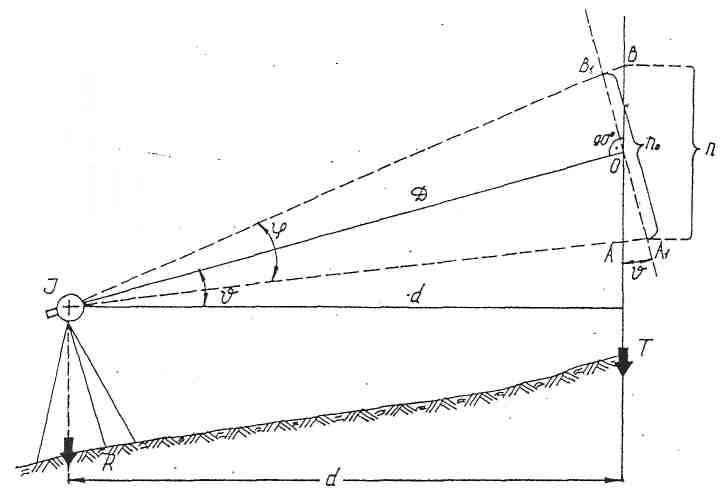

Рис. 7.2. Визначення горизонтальних прокладень похилих відстаней
Щоб одержати горизонтальне прокладення d цієї похилої відстані D, як бачимо з рис. 7.2, треба її помножити на cosn
d=D cosn
або
d=k n cos2n
После окончания полевых измерений производят камеральную обработку.
Обробка результатів тахеометричної зйомки:
перевірка обчислення МО;
обчислення кутів нахилу із станції на рейкові точки визначають по одній з цих з формул:
ν = КЛ-МО, ν =МО-КП, ν = 0.05(КЛ-КП);
обчислення перевищень із станції на рейкові точки виробляється по формулі:
h = 0.5Dsin2ν +i - λ,
де D – відстань, визначена далекоміром;
ν - кут нахилу виміряної лінії;
i - висота інструменту;
λ - висота візування.
Якщо при вимірюванні кути нахилу візувати на висоту приладу, то i= λ тоді
h = 0.5D sin 2 ν;
обчислення відміток рейкових точок по формулі:
Hi=Hст +hi,
де Hст - відмітка станції;
hi - перевищення на рейкову точку.
Відмітки рейкових точок обчислюють з точністю до 0.01 м.
обчислення значення горизонтального проложення лінії:
d= D cos2ν = 0.5D sin2ν
Графічне оформлення матеріалів топографічної зйомки.
План тахеометричної зйомки складають в масштабах 1:500 або 1:1000 з висотою перетину рельєфу 0.5 або 1.0 м залежно від умов і рельєфу місцевості. Масштаб плану і висоту перетину рельєфу встановлює викладач. У додатку 3 показан зразок плану тахеометричної зйомки.
Складання плану виконують в наступній послідовності:
наносять на план рейкові точки по горизонтальних кутах і горизонтальним проложенням ліній. Поряд з кожною точкою (справа) записують в чисельнику її номер, а в знаменнику - відмітку, закруглену до 0.01 м;
проводять на плані горизонталі, виробляючи графічну інтерполяцію, по напрямах, вказаних в крокі;
викреслювання і оформлення топографічного плану виконуються відповідно до «Умовних знаків для топографічних планів в масштабах 1:5000; 1:2000; 1:1000; 1:500». Топографічний план викреслюється тушшю.
Після закінчення робіт по топографічній зйомці (тахеометричній) кожна бригада представляє:
журнал тахеометричної зйомки;
кроки, складені на станціях;
план ділянки місцевості олівцем в масштабі 1:500. з перетином рельєфу горизонталями через 0.5 м;
пояснювальну записку.
Додаток 1
Кроки тахеометричного журналу
Кроки склав студент Бушуєв С.О., бригада №1
Додаток 2
Зразок тахеометричного журналу
Станції №2
Спостерігав: Бушуєв С.О. Дата:18 липня 2004 р. Лімб орієнтований по стороні 2 – 3; Н2 = 156,30м
Обчислював: Іванов. i = 1,40м
№ пікету |
Відліки по колу |
Виміряна відстань D |
Місце нуля МО |
Кути нахилу ν |
Горизонтальні проклад. S |
Перевищ. h, м |
Відмітки Н |
Абрис |
||||||||
гориз. |
вертик. |
|||||||||||||||
1 |
19228 |
35924 |
24,8 |
000 |
-0°36 |
24,7 |
-0,26 |
156,04 |
|
|||||||
2 |
13232 |
240 |
26,0 |
|
+2 40 |
25,9 |
+ 1,21 |
157,51 |
||||||||
3 |
14120 |
154 |
34,6 |
КП 35826 |
+1 54 |
34,3 |
+1,16 |
157,46 |
||||||||
4 |
11859 |
238 |
37,8 |
КЛ 134 |
+2 38 |
37,7 |
+ 1,74 |
158,04 |
||||||||
5 |
9628 |
312 |
33,2 |
|
+3 12 |
33,0 |
+ 1,84 |
158,14 |
||||||||
6 |
7534 |
408 |
17,8 |
|
+4 08 |
17,7 |
+1,29 |
157,59 |
||||||||
7 |
2311 |
050 |
72,3 |
|
+0 50 |
72,0 |
+1,05 |
157,35 |
||||||||
8 |
4150 |
130 |
53,4 |
000 |
+1 30 |
53,3 |
+1,40 |
157,70 |
Оріент. на т. 3 →000
Додаток 3

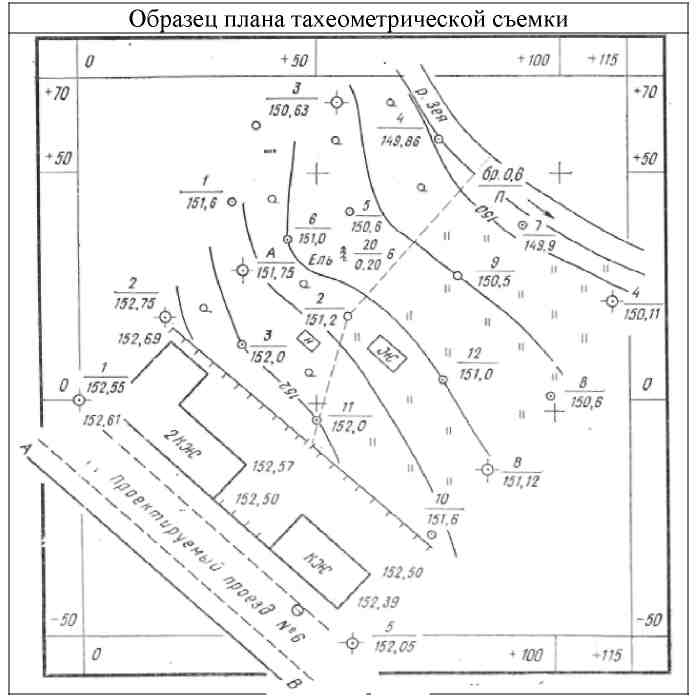

Зразок плану тахеометричної зйомки
Масштаб 1:500
В 1 сантиметре 5м
Висота перетину рельєфу 0,5м
План склав студент Бушуєв С.О., бригада №1
