2. Проверка влияния температуры свободных концов термопары.

_{1) Составить таблицу 3 в следующем виде:}

Таблица 3

№ п/п	Номер контрольной точки	1	2	3	4	5	6
1.	Расчетные значения,	-50	0	50	100	150	200
2.	Расчетные значения, %	0,0	20	40	60	80	100
3.	Входной сигнал, В	-0.4293	-0.1289	0.2017	0.5571	0.9332	1.3268
4.	Показания прибора, (при )	запределом	-16.5	34.7	85.7	136.3	186.9
5.	Разность (4стр.-1стр.),	-	-16.5	-15.3	-14.3	-13.7	-13.1
6.	Показания прибора, (при )	-16.7	30	77.7	126.1	174.8	Запределом
7.	Разность (6стр.-1стр.),	33.3	30	27.7	26.1	24.8	-
8.	Показания прибора, (при )	-49.8	0	49.8	99.8	149.7	199.8
9.	Разность (8стр.-1стр.),	0.2	0	-0.2	-0.2	-03	-02

Примечание Данные для строк 1 и 3 взять из таблицы 1.

2) На магазине сопротивления RМ установить значение 51,07 Ом, что соответствует температуре свободных концов термопары, равной 5 С. Снять показания прибора по температурной шкале. Данные занести в строку 4 таблицы 3. Заполнить строку 5.

3) На магазине сопротивления RМ установить значение 60,7 Ом, что

соответствует температуре свободных концов термопары, равной 50 С. Снять показания прибора по температурной шкале. Данные занести в строку 6 таблицы 3. Заполнить строку 7.

4) Выбрать своё значение температуры свободных концов термопары, отличающееся от 20 С, и установить на магазине RМ значение сопротивления, соответствующее этой температуре. Снять показания прибора по температурной шкале. Данные занести в строку 8 таблицы 3. Заполнить строку 9.

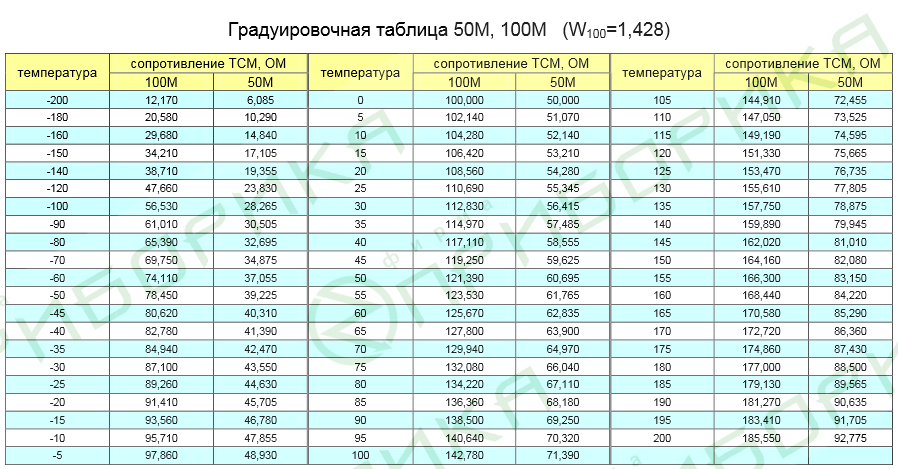

Таблица 3.1 Градуировочная таблица ТСМ 50М и ТСМ 100М (

5)Сделать вывод о влиянии температуры свободных концов

термопары на показания прибора.

_Вывод: Чем больше расхождение реальной температуры свободных концов термопары от той, которую мы выставили с помощью магазина сопротивлений тем погрешность измерений становиться больше, причем погрешность существенная, что по показаниям прибора становиться невозможно ориентироваться на счет реальной температуры. Для заполнения 8 строки таблицы взяли значение сопротивления свободных концов термопары=54,42 Ом, что соответствует . При этом измеренные значения получились наиболее точными. Точнее, чем мы измеряли в 1-ом опыте, где за температуру свободных концов термопары брали . Также заметил особенность: насколько реальная температура свободных концов термопары отличается от выставленной, то погрешность измерения рабочих концов термопары примерно на такую же температуру, особенно при расчетных

_{6) Составить таблицу 4 в следующем виде:}

Таблица 4

№ п/п	Номер контрольной точки	1	2	3	4	5	6
1.	Расчетные значения, С	-50	0	50	100	150	200
2.	Расчетные значения, %	0,0	20	40	60	80	100
3.	Входной сигнал, В	-0.4293	-0.1289	0.2017	0.5571	0.9332	1.3268
4.	Показания прибора, С	2.9	48.4	95.1	142.3	190.3	запределом
5.	Разность (4стр.-1стр.), С	52.9	48.4	45.1	42.3	40.3	-

Примечание Данные для строк 1 и 3 взять из таблицы 1.

7) Отсоединить магазин сопротивлений RМ от клемм стенда. Переключатель температурного датчика узла КХС установить в положение ЭЧМ. Снять показания прибора по температурной шкале. Данные занести в строку 4 таблицы 4. Заполнить строку 5.

8) По данным строки 5 сделать вывод об отклонении температуры около клемм прибора от 20 С.

Вывод: По данным строки 5 при расчетных прибор показал 48.4 => t около клемм прибора больше 20 на 48.4 и составляет 68.4 .
