7.9 Габариты, масса и аэродинамическое сопротивление кондиционера
Габариты (высота×длина×ширина) = 4 080×9175×4 070 мм.
Масса = 5 003 кг.
Аэродинамическое сопротивление = 431 Па.
В процессе установки кондиционера с
полученными габаритами необходимо
избавится от ряда подсобных помещений

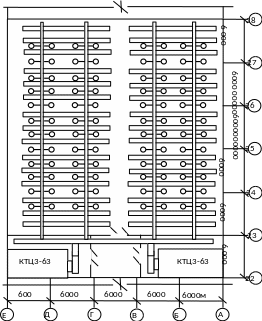

и лестничного пролёта. На рисунке 7.8
представлена совмещенная схема
расположения кондиционеров и
воздухопроводов с распределителями.
На рисунке изображены все 96 распределителей,
их положение отмечено значками
:
Рисунок 7.8 – Расположение воздухораспределителей
Заключение
В результате расчёта СКВ для прядильного цеха, были получены следующие результаты (или совершены следующие действия):
Определены климатические параметры заданного населенного пункта, определены допустимые и оптимальные параметры для оборудования и персонала.
Проведена реконструкция здания, а именно:
была изменена сетка колонн, она сделана кратной 6 метрам;
оставлены навесные стены трехслойные, оштукатуренные с наружной стороны, в качестве утеплителя был выбран материал пенополистирол; конструкция и материал выбранных ограждений соответствуют санитарно-гигиеническим нормам и нормам энергосбережения;
в светопрозрачных ограждений выбраны окна с глухим остеклением в деревянном переплете, тип оконного проема – ленточный, конструкция светопрозрачных ограждений соответствует нормам энергосбережения;
в качестве пола выбрана конструкция из бетона М-60, двух слоев гидроизоляции (рубероида), цементного раствора, алюминиевого покрытия так же щебня и песка из перлита; полы расположены на грунте
межэтажные перекрытия, которые были дополнены навесными потолками, что позволило создать «технический этаж» (для размещения возуховодов, воздухраспределителей, проводки и крепления навесных светильников).
Сведен баланс по вредностям (теплоте и влаге).
Качественным способом рассчитан требуемый воздухообмен в помещении, для его обеспечения выбрано 96 воздухораспределителей ПРМ1;
Было принято, что СКВ не работает в теплый период года в нерабочее время и произведен расчет режимов его работы в остальные периоды.
Для создания в проектируемом помещении рассчитанного микроклимата выбрано 2 кондиционера КТЦ3-63.
Библиографический список
Вентиляция, отопление, кондиционирование воздуха на текстильных предприятиях: Учебное пособие для ВУЗов / Под ред. В.Н. Талиева. – М.: Легпромбытиздат, 1985–256 с.
СНиП 23 - 01 - 99. Строительная климатология и геофизика / Госстрой России. - М.: ГУП ЦПП, 2000. - 51 с.
СНиП 23-02-2003. Тепловая защита зданий / Госстрой России. – М.: Стройиздат, 2003.–29 с.
Проектирование ограждающих конструкций зданий. Методические указания к курсовому и дипломному проектированию по дисциплине «Системы кондиционирования и вентиляции воздуха». Пыжов В. К., Сенников В. В., Тимошин Л. И. -Иваново: 1997. - 20с.
СНиП 41-01-2003. Отопление, вентиляция и кондиционирование. / Госстрой России. – М.: Стройиздат, 2003. – 58 с.
Пособие 2.91 к СНиП 2.04.05 - 91** Расчет поступления теплоты солнечной радиации в помещения / АО «Промстройпроект». - М.: Промстройпроект, 1993. - 32 с.
СП 23-101-2000. Проектирование тепловой защиты зданий. / Госстрой России. – М.: Стройиздат, 2001. – 86 с.
Рекомендация по выбору способов подачи и типов воздухораспределительных устройств в промышленных зданиях А3 – 960. – М.: Госстрой СССР, 1987. – 16 с.
Рудаков С.В., Пыжов В.К. Проектирование систем кондиционирования воздуха и холодоснабжения / Учебное пособие. Иваново: ИХТИ, 1988 – 30 с.
Руководящие материалы по кондиционерам (центральным) и кондиционерам-утилизаторам КТЦ 3, (ч. 1) – М.: Союзкондиционер, 1987. – 234 с.
