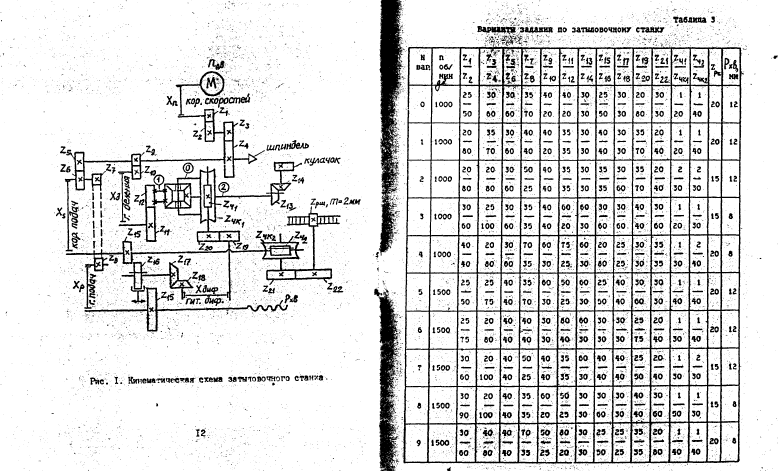

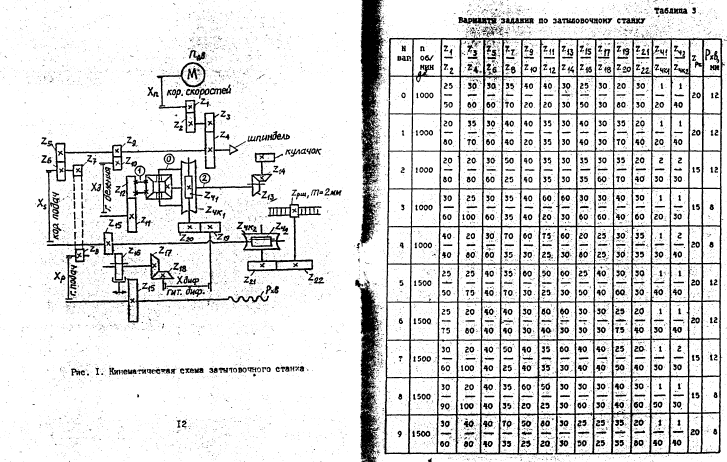

Задание 1.

Станок 1811 предназначен для затылования червячно-модульных фрез: правых, левых, праворежущих и леворежущих одно- и многозаходных фрез, а также гребенчатых, дисковых и фасонных фрез и инструменты с прямыми, косыми или торцовыми затылуемыми зубьями- с наибольшим модулем т = 8 мм при ручном и полуавтоматическом режимах работы. На этом станке можно выполнять все токарные работы.

Отличительными особенностями станка являются: особое устройство суппорта, позволяющее осуществлять затыловочные движения; наличие кинематических цепей делительного движения и дополнительного вращения кулачка, отсутствующих у токарно-винторезных станков; кроме того, у станка 1811 имеются дополнительные устройства, обеспечивающие работу по полуавтоматическому циклу (гидропривод, панель управления, штанга управления и другие).

На станке 1811 можно производить затылование деталей с максимальными диаметрами: над станиной 520 мм и над нижней частью суппорта 240 мм. Наименьший и наибольший шаг нарезаемой и затылуемой резьб: метрической 0,5 - 240 мм, дюймовой 3/16 - 10, модульной 0,4р - 80р. Наибольшая глубина затылования 18 мм.

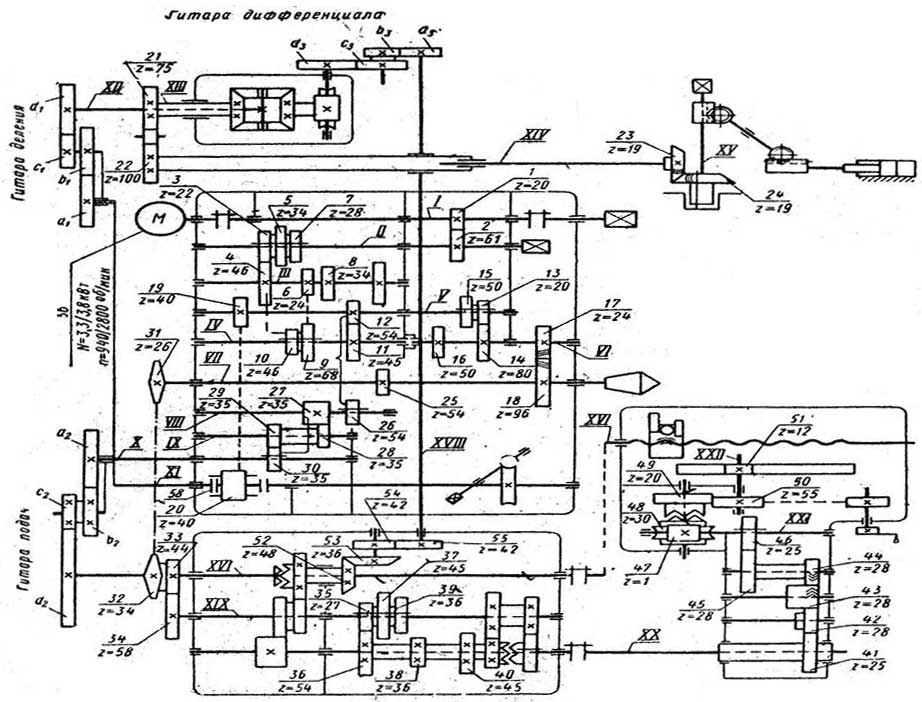

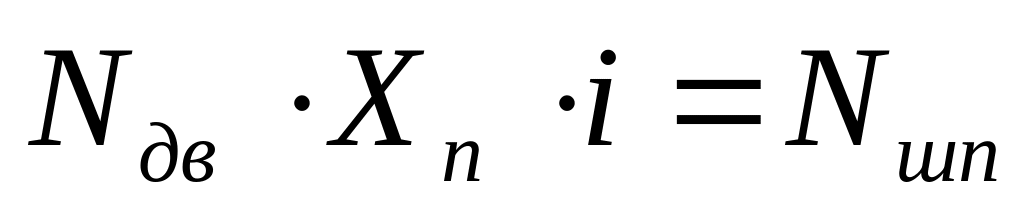

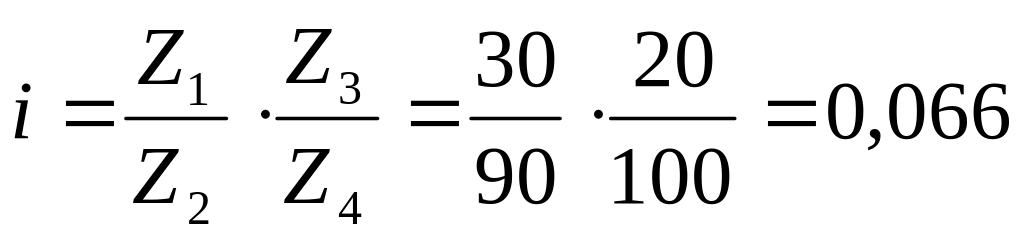

Цепь главного движения - вращение шпинделя. Эта цепь берет начало от электродвигателя и кончается шпинделем. При обратном вращении шпинделя электродвигатель переключается на частоту вращения, в 3 раза большую, чем при рабочем. В коробке скоростей имеется перебор, который

обеспечивает два диапазона скоростей. Низкий диапазон достигается при включении колес 13-14, 17-18 (), а высокий-при включении колес 15-16, 17-18 (). .

Цепь деления (затыловочные движения) передается от шпинделя через колеса 14-13 или 16-15, зубчатую пару 19-20,гитару с колесами а₁ - b₁ и с₁- d₁, дифференциал (i_д == 2), зубчатую пару 21-22, коническую пару 23-24 на вал с кулачком. Цепь продольного перемещения суппорта берет начало от ходового винта XVI (шаг t_B - 12 мм), получающего движение или от шпинделя VII, когда зубчатое колесо 26 на валу VIII зацеплено с колесом 25 на шпинделе, или через звено увеличения шага (с t_nep = 4 и 16), когда это колесо зацеплено с колесом 12 вала V. Движение на ходовой винт передается через вал VIII, трензель 27-30, вал IX, гитару подач а₂ - b₂ и с₂ - d₂, винт.

Движение продольных подач суппорта может осуществляться от ходового вала станка. Эта цепь применяется при затыловании зубьев цилиндрических и других фрез и осуществляется по следующей кинематической цепи: шпиндельVII, цепная передача 31-32, зубчатые пары 33-34, 35-36, 37-38, 39-40, колеса механизма фартука 41-46, червячная передача 47-48 колеса 49-50 на реечное колесо 51.

Цепь затылования спирального зуба идет от ходового винта или от ходового вала. Цепь от ходового винта передает движение от вала XVI через коническую передачу 52-53, цилиндрические колеса 54--55, гитару дифференциала а₃- b₃ ис₃-d₃ (i_ДИф = 1), цилиндрическую пару 21-22, коническую передачу 23-24 на кулачок затылования.

Для вывода формулы настройки любого органа кинематической настройки необходимо по кинематической схеме станка наметить такую цепь передач, в которой расположен данный орган и известны перемещения или скорости конечных звеньев этой цепи, связанные функциональной или требуемой зависимостью. Желательно, чтобы такая цепь передач включала в себя только один орган настройки, для которого выводят формулу.

При затыловании цилиндрической фрезы с винтовыми канавками используется 3 движения: цепь главного движения, цепь затылования (деления), цепь подач. Следовательно, настройку станка будем производить по трем уравнениям расчетных перемещений:
