МИНОБРНАУКИ РОССИИ
Государственное образовательное учреждение
высшего профессионального образования
«Ижевский государственный технический университет»
Кафедра «Радиотехника»
И.Б. Петрушина, А.А. Богданов.
Методические указания к лабораторным работам
По дисциплине «Основы Теории Цепей»
Часть 2 – колебательные контуры радиотехнических цепей
для студентов 1-го и 2-го курсов
специальностей 210400.62 «Радиотехника»,
210601.65 «Радиоэлектронные системы и комплексы» и
210700.62 «Инфокоммуникационные технологии и системы связи».
Ижевск 2011
УДК 621.382.01
Рецензент канд.техн.наук, доц. А.Е.Кайсин, кафедра «Сети связи и телекоммуникационные системы», ИжГТУ
Составители
И.Б. Петрушина – старший преподаватель,
А.А. Богданов – к.т.н., доцент каф. «Радиотехника»
Методические указания рекомендованы к изданию на заседании кафедры "Радиотехника" ИжГТУ (протокол № 150 от 06.05.2011).
Методические указания к лабораторным работам по дисциплине "Основы Теории Цепей" часть 1 / сост. И. Б. Петрушина, А. А. Богданов, – Ижевск: Изд-во ИжГТУ, 2011. – 24с.
Методические указания предназначены для студентов очной и заочной форм обучения по направлениям подготовки специальностей 210400.62 «Радиотехника», 210601.65 «Радиоэлектронные системы и комплексы» и 210700.62 «Инфокоммуникационные технологии и системы связи». по дисциплине "Основы теории цепей".
В работе даны методические указания по ходу выполнения лабораторных работ, предложены вопросы для повторения необходимого теоретического материала.
УДК 621.382.01
И. Б. Петрушина,
А. А. Богданов, 2011
Издательство ИжГТУ, 2011
Содержание:
1. Лабораторная работа №4 «Исследование последовательного колебательного LCR-контура»
4.1 Цель работы 5
4.2 Задание для самостоятельной работы 5
4.3 Методические указания по проведению работы 6
4.4 Некоторые положения 7
4.5 Контрольные вопросы к лабораторной работе 10
2. Лабораторная работа №5 «Исследование параллельного колебательного LCR-контура»
5.1 Цель работы 11
5.2 Задание для самостоятельной подготовки 11
5.3 Методические указания по проведению работы 14
5.4 Контрольные вопросы к лабораторной работе 16
3. Лабораторная работа №6 «Исследование связанных контуров»
6.1 Цель работы 17
6.2 Задание для самостоятельной работы 17
6.3 Методические указания по проведению работы 19
6.4 Контрольные вопросы к лабораторной работе 21
Лабораторная работа №1 «Исследование последовательного колебательного lcr-контура»
1.Цель работы
Ц
елью
работы является экспериментальное
исследование АЧХ и ФЧХ нагруженного
колебательного контура. Для этого
используем лабораторный макет (рис.1).

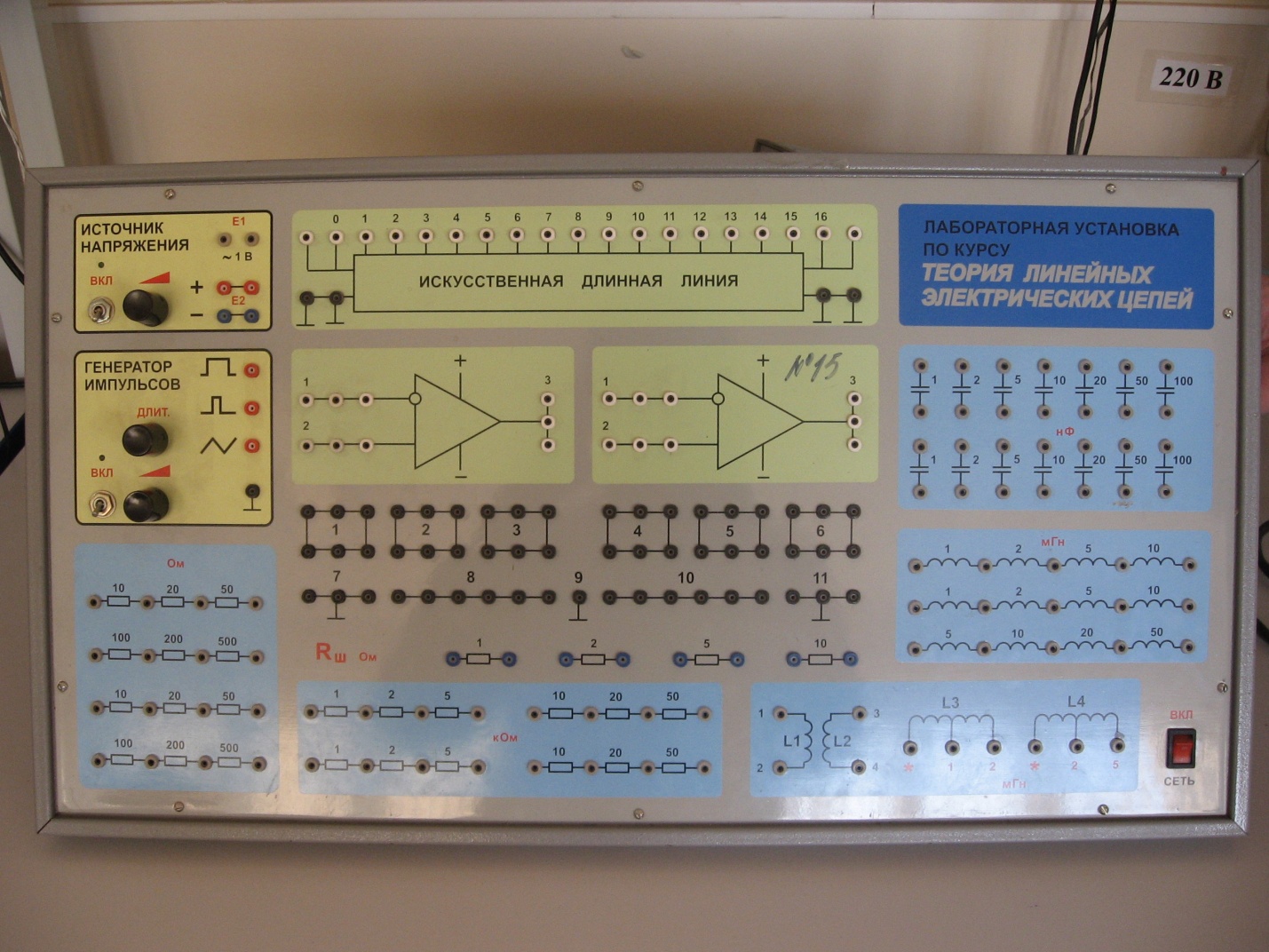

Рис.1 - Лабораторный макет
2.Задание для самостоятельной работы
2.1. По одному из учебников следует ознакомиться с основными понятиями теории колебательных контуров. Запишите в лабораторной тетради определения следующих основных понятий теории колебательных контуров: собственная частота, характеристическое сопротивление, добротность и затухание, полоса пропускания, передаточная функция, абсолютная, относительная и обобщенная расстройки, АЧХ и ФЧХ.
2.2. Перечертите схему исследования (рис. 2). Здесь емкость С реализуется конденсатором СА=25нФ, индуктивность L- индуктивностью катушки индуктивности LA=45мГн, сопротивление R- соответствующим резистором RШ=100 Ом лабораторного стенда, а паразитное сопротивление r позволяет в окрестности резонансной частоты учесть потери в реальных реактивных компонентах колебательного контура
Рис.2 - Схема нагруженного колебательного контура
2.3. По заданным параметрам компонентов контуров рассчитайте собственные круговую ω0 и циклическую f0 частоты. Характеристическое сопротивление ρ колебательного контура.
2.4. Подготовьте в лабораторной тетради табл. 1, в которую будут занесены результаты измерений и расчетов.
