4. Алгоритмические диаграммы - диаграмма Треллиса и древовидная диаграмма

В практике анализа работы цифровой системы встречается класс задач, когда необхо­димо иметь представление не о состояниях сигнала, а о динамике изменения этих состояний. Такие задачи встречаются при анализе процессов кодирования (в первую очередь помехозащищенного сверточного кодирования современных радиочастотных систем передачи) и ана­лизе дифференциальных методов модуляции, в которых передача цифровой информации осуществляется не сигналом, а сменой одного сигнала другим.

Для анализа динамики изменений состояний цифрового сигнала наиболее часто ис­пользуется диаграмма Треллиса, являющегося одной из модификаций диаграммы состоя­ний. На этой диаграмме помимо состояний цифрового сигнала показывается траектория изменений состояний. Реже используются древовидные диаграммы, представляющие собой дерево смены состояний. Обычно для анализа работы кодека измеряемая диаграмма сравни­вается с теоретической и данными, передаваемыми в канале в двоичном представлении. В результате анализируется правильность работы алгоритма кодека. Необходимо подчерк­нуть, что речь идет именно об алгоритмическом тестировании, т.е. проверке правильности работы алгоритма. Для анализа параметров деградации качества связи алгоритмические диаграммы неприменимы.

В качестве примера алгоритмических диаграмм рассмотрим алгоритмы сверточного ко­дирования, применяемого в радиочастотных системах передачи и спутниковых каналах свя­зи. На рис.7 представлена схема сверточного кодера со скоростью кодирования 1/2, вре­менная диаграмма и диаграмма состояний Треллиса на рис. 8 и 9, а древовидная диаграм­ма на рис. 10.

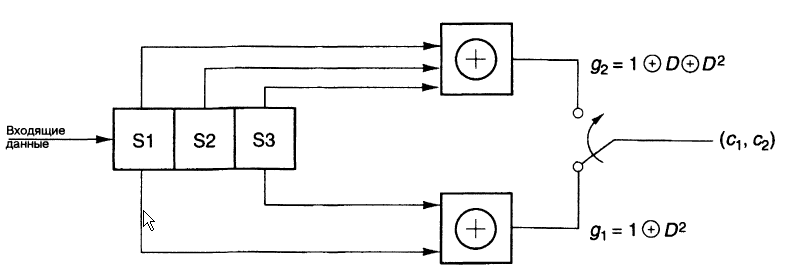

Рис. 7. Схема сверточного кодера со скоростью кодирования 1/2

Рис. 8. Временная диаграмма Треллиса кодера, представленного на рис. 7

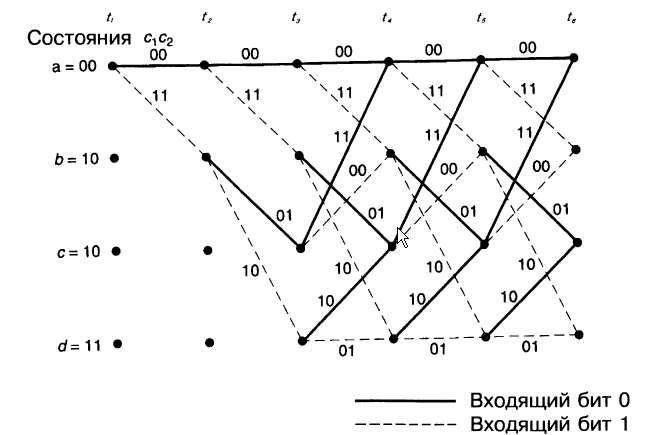

Рис. 9. Диаграмма состояний Треллиса кодера, представленного на рис. 7

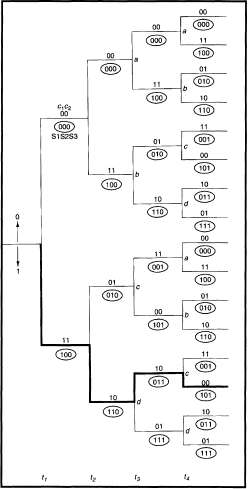

Рис. 10. Древовидная диаграмма кодера, представленного на рис. 7

Домашнее задание: § конспект.

Закрепление материала:

Ответьте на вопросы:

1. В чем заключается отличие цифровых сигналов от аналоговых?

2. Какие классы диаграмм используются при проведении измерений?

3. Дайте краткое описание каждому классу.

4. Что используется для построения глазковой диаграммы?

5. Поясните суть глазковой диаграммы.
