Двухшовный рукав для фигуры с полными руками (рисунок 64в)

Чертеж конструкции этого рукава строится на чертеже одношовного рукава, зауженного книзу, для фигуры с полными руками.

Верхняя часть. Для того чтобы передний и локтевой швы не были видны, их необходимо расположить на некотором расстоянии от линий переднего и локтевого сгиба.

Для оформления линии переднего сгиба от точек В₃, и 1 (по линии низа) отложить вправо по 3 см. От полученных точек провести прямые, параллельные линии переднего сгиба (штриховой линии) до пересечения с линией локтя и окатом рукава.

Для оформления локтевого среза верхней части рукава от средней точки деления отрезка ОВ₂ отложить вниз 2 см, а от точки Н₄ влево - 1 см. Точки 2 и 1 соединить с точкой Л₃ (на линии локтя).

Нижняя часть (на рисунке заштрихована). Для оформления переднего среза нижней части рукава от точки В отложить вправо отрезок, равный отрезку 3В₁, а от точек Л и Н - отрезки, равные ширине рукава от линии переднего сгиба до линии переднего среза. Полученные точки соединить и отрезки уравнять по линии переднего сгиба.

Для оформления локтевого среза от точки В отложить влево отрезок, равный отрезку между точкой В₂ и локтевым срезом верхней части рукава (линия, проведенная из точки 2). Полученную точку и точку Н₄ соединить с точкой 1 на линии локтя. От линии В₁В₂ (ширина вверху) уравнять локтевые срезы обеих частей (локтевой срез нижней части должен быть короче локтевого среза верхней на 1 см). После этого оформить окат рукава плавной линией.

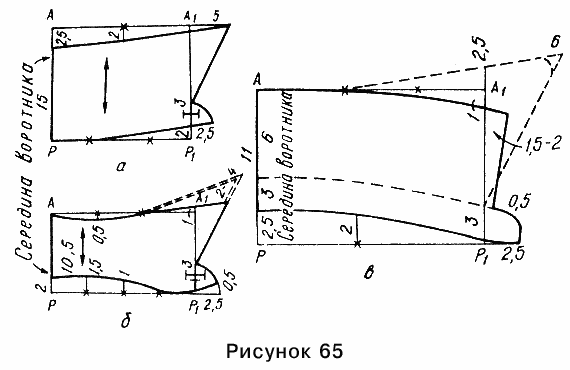

Воротник отложной на стойке для выреза по основанию шеи Вариант 1 (рисунок 65а)

Построить прямоугольник АА₁Р₁Р длиной, равной мерке полуобхвата шеи плюс 1 см, шириной 15 см. Для оформления линии втачивания воротника отрезок РР₁ разделить на три равные части, От точки Р₁ отложить вверх 2 см. Левую точку деления и точку 2 соединить, продолжив линию вправо на половину ширины планки, т.е. на 2,5 см. Для оформления отлетной части воротника отрезок АА₁ разделить пополам и продолжить линию вправо на 5 см. От точки А отложить вниз 2,5 см, от точки деления - 2 см. Точки 2,5, 2 и 5 соединить плавной линией. От нижней точки 2 отложить вверх высоту стойки, равную 3 см. Точки 5 и 3 соединить прямой линией, точки 3 и 2,5 - плавной.

Вариант 2 (рисунок 65б)

Построить прямоугольник АА₁Р₁Р длиной, равной линии втачивания воротника в горловину (измерить по выкройке спинки и полочки, соединив плечевые срезы), шириной 10,5 см. Для оформления линии втачивания воротника отрезок РР₁ разделить на четыре равные части и продолжить линию вправо на половину ширины планки, т.е. на 2,5 см. От точки Р отложить вверх 2 см, от левой точки деления - 1,5 см, от средней - 1 см и от точки 2,5 - 0,5 см. Точки 2, 1,5, 1, Р₁ и 0,5 соединить плавной линией. Для оформления отлетной части воротника отрезок АА₁ разделить на три равные части. От левой точки деления отложить вниз 0,5 см, а от точки А вверх - 1 см. Точки А, 0,5 и правую точку деления соединить плавной линией, а затем правую точку деления и точку 1 - прямой, продолжив ее вправо на 4 см. Точки 4 и 3 соединить прямой линией, а точки 3 и 0,5 - плавной. Концы воротника можно удлинить, как показано на рисунке двойной штриховой линией.
