5. Расчет интенсивности нагрузки и распределение ее по направлениям
В общем случае величина нагрузки в заданном направлении определяется с помощью выражения:
где
- коэффициент, определяющий долю нагрузки
в направлении
от общей исходящей нагрузки.
Значение можно определить с помощью статистических данных о распределении нагрузки на действующей сети. Для ГТС большой ёмкости, как правило, используют данные статистических измерений.
Будем
считать, что доля нагрузки к станциям
за пределами фрагмента сети составит
0,7. Доля остальных направлений связи в
пределах фрагмента сети, будут
распределяться пропорционально
ёмкости:
где m - это число АТС, непосредственно связанных с проектируемой.
Значение
для
АМТСЦ в соответствие с данными НТП
примем равным 0,1, а для УССЦ - 0,03.
Обозначим
Тогда
Рассчитаем постоянный коэффициент:
1 - 0,75 - 0,1 - 0,03 = 0,12
Рассчитаем
значение
для направления
внутристанционной связи
Соответственно, интенсивность нагрузки при внутристанционной связи составит:
Проделаем аналогичные расчеты для всех направлений связи.
УССЦ
АМТСЦ
УИВСЦ
АТСДШ-431
АТСК-432
АТСК-433
АТСЦ-434,435
АТСЦ-436,437
Концентратор
Итого:
Почти совпадает с:
-
небольшая
погрешность из-за округлений в расчетах
Таблица результатов по Исходящей нагрузке:
Таблица 5.1
Направление связи |
Коэфф. вн. связи. |
Нагрузка, Эрл |
Потери Р |
Внутристанционная |
0,0364 |
34,251 |
0,005 |
УССЦ |
0,03 |
28,23 |
0,001 |
АМТСЦ |
0,1 |
94,0963 |
0,001 |
УИВСЦ-43 |
0,75 |
705,722 |
0,005 |
АТСДШ-431 |
0,00674 |
6,342 |
0,005 |
АТСК-432 |
0,00944 |
8,883 |
0,005 |
АТСК-433 |
0,0135 |
12,703 |
0,005 |
АТСЦ-434, 435 |
0,0229 |
21,548 |
0,005 |
АТСЦ-436, 437 |
0,027 |
25,406 |
0,005 |
Концентратор-430 |
0,004 |
3,764 |
0,005 |
Итого |
1 |
940,345 |
|
При определении интенсивности входящей нагрузки, пренебрегая её уменьшением за счёт прохождения через ступени коммутации станций и узлов, обычно допускается, что входящая нагрузка равна исходящей. Хотя в различных направлениях связи это может внести погрешность в оценку, в целях упрощении материала несвязанного с проектированием АТСЦ примем это предположение. Таблица входящей нагрузки будет иметь тот же вид, только без нагрузки УССЦ, внутристанционной.

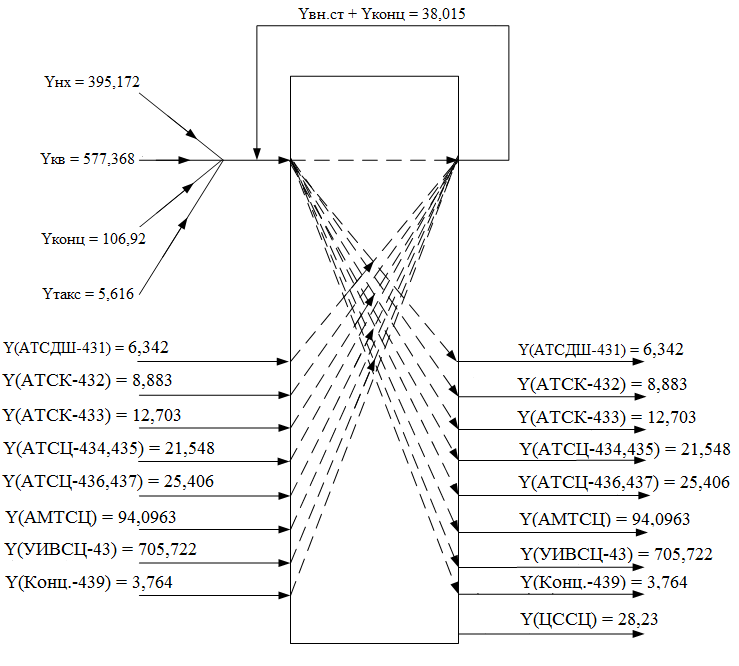

Рис. 5.1 Распределение интенсивности нагрузки, Эрл.
