8.2. И снова анализ

и оптимизация программы

Проанализируем теперь программу studex35. Для нее диаграмма исключения операций имеет следующий вид (рис. 8.4).

Рис. 8.4. Диаграмма исключения операций studex35

Как мы видим, операции записи пикселов в растр DIB составляют уже не­большую часть общего цикла рисования. Также уменьшилась доля времени для записи всех пикселов (setPixMyz). Необходимо проанализировать другие операции.

Ранее, в ходе анализа программы studex34, мы отмечали, что нельзя времен­но исключать операцию MyPolygon, так как изменится логика заполнения

Z-буфера — кроме полигонов в нашей программе рисуется и шар. И все же давайте сделаем отдельный анализ для цикла вывода многогранников, ис­ключив На весь период измерений функцию Sphere: : Draw. ПОНЯТНО, ЧТО без

шара процесс создания изображения будет проистекать по-другому. Однако мы вынуждены пойти на это— когда сложно анализировать весь процесс в целом, необходимо попробовать разделить его на более простые состав­ляющие.

Снова воспользуемся методом временного исключения. Замеры времени от­ражены на следующей диаграмме исключения для многогранников (рис. 8.5).

Рис. 8.5. Операции вывода многогранников Определим общее время, затрачиваемое для работы функций:

Глядя на эти цифры, можно предположить, что необходимо оптимизировать функцию MyPoiygon, которая вносит наибольший вклад в общее время. Одна­ко, для того чтобы выяснить, как именно ее оптимизировать, следует проана­лизировать структуру программы, а точнее— иерархию вложенных функ­ций. Вложенной функцией мы будем для краткости называть функцию, кото­рая вызывается в теле другой функции. Таким образом, общее время работы

некоторой функции складывается из вызовов вложенных функций (если они есть) плюс время работы операторов собственно этой функции

Для анализа каждой функции будем в первую очередь оценивать время соб­ственной работы, а не время работы вложенных функций. Это время, оче­видно, равно

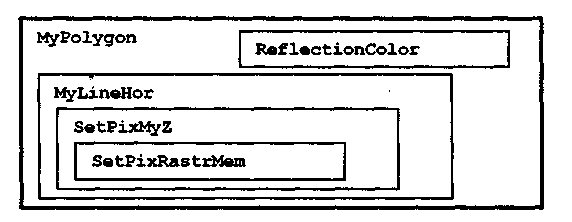

На рис. 8.6 изображена иерархия вложенности функций studex35.

Рис. 8.6. Вложенность функций

Из этой схемы видно, что собственное время работы функции MyPolygon со­ставляет разность между общим временем работы этой функции и временем работы функций Ref lectionColQE..H MyLineHor: ----

Для остальных функций собственное время составит

Обратим внимание на эти цифры. Подозрительно много времени занимают операции тела функции MyLineHor. Возможно, ее следует оптимизировать в первую очередь. Следующим в этом списке фигурирует тело функции setPixMyz— 15 сек. Собственное время работы операторов тела функции MyPolygon относительно невелико.

План оптимизации программы может быть таким:

1. Совершенствование функции MyLineHor.

2. Уменьшение количества уровней вложения функций— можно сэконо­мить время, которое расходуется на вызовы вложенных функций и пере-

дачу им значений аргументов. Для этого код функции setPixRastrMai расположим непосредственно в теле функции setPixMyz. Отдельная функ-? ция SetPixRastrMem нам уже не нужна.

Приведем текст третьего варианта программы (studex36) только для оптими­зированных функций. Другие функции остались без изменений.

Часть файла studex36.cpp:

I

В результате второго шага оптимизации программа осуществляет полный цикл вывода многогранников за 49 секунд (вместо 73 для предыдущего вари­анта). Замена типов double на float дает немного — где-то одну-две секун­ды. Повышения скорости в основном достигнуто за счет усовершенствования

функции MyLineHor и включения кода записи пикселов DIB в тело функции setPixMyZ. Функция SetPixRastrMem ликвидирована (ее делать inline не име­ет смысла).

Восстановим работу программы в полном объеме — разблокируем sphere:: Draw и сделаем измерения времени. Полный цикл рисования составляет 65 секунд (предыдущий вариант был 88 секунд).

Таким образом, мы прошли два шага от первого варианта (studex34) и уменьшили время графического вывода от 807 до 65 секунд — то есть более! чем в 12 раз. Оптимизировать можно бесконечно любую программу, в том числе и последний вариант. Например, использовать ассемблер для про­граммирования некоторых критических функций. Однако это тема уже для другого разговора...

Главное, что здесь желательно увидеть, — мы находились в рамках только одной технологии создания графических программ (программирование на основе функций API Windows), хотя результаты программирования могут существенно отличаться.

Подобная методика анализа может использоваться не только для графиче­ских программ.
