Ведомость подсчета объема буронабивных свай
Размеры свай |
Количество свай, шт |
Объем свай, м3 |
||
Длина,м |
диаметр, м |
|
одной |
общий |
|
|
|
|
|

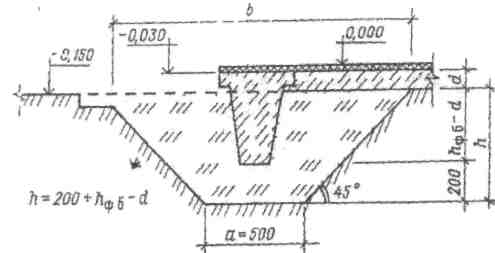

Объем засыпки под фундаментные балки определяется по формуле:
Vз.ф.б.= {(a+b)/2}*h*L
где L – общая длина фундаментных балок (м)
Объем железобетонного ростверка
определяется по формуле:
Vp=b*h*l
Где b –ширина ростверка, м
h- высота ростверка, м
l- длина ростверка, м
Остальные виды работ подсчитываются по таблицам, форма которых приведена ниже.
Ведомость подсчета объемов монтажных работ
№ п/п |
Наименование детали |
№ чертежа и ГОСТ |
Эскиз |
Марка |
Кол-во |
Объем, м3 |
Масса, т |
||
ед |
общ |
ед |
общ |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
1 |
Сборные ж/б фундаменты стаканного типа |
АР-2 |
|
ФС24-6 |
20 |
1,6 |
32 |
4 |
80 |
10 |
55 |
15 |
20 |
15 |
10 |
10 |
10 |
10 |
10 |
Ведомость подсчета объемов сварочных работ.
№ п/п |
Наименование элемента |
Кол-во |
Кол-во мест сварки |
Длина шва на элемент м |
Всего швов, м |
Схема сварного шва |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
Подкрановая балка с колонной, катет 12 мм. |
24 |
4 |
2,2 |
52,8 |
|
10 |
70 |
15 |
20 |
20 |
20 |
30 |
Монолитный ж/б, кровельные работы
№ п/п |
Наименование работ, конструкций, деталей |
№ чертежа или ГОСТа |
Эскиз |
Формула объема работ |
Объем работ |
Приме чание |
|
Единица измерения |
Количество |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1
2 |
Устройство монолитных фундаментов
Устройство кровли |
АР-2
АР-1 |
|
а*в*с+ д*е
а*в |
М3
М2 |
165
230
|
М200
2 слоя изоэласт |
10 |
65 |
20 |
35 |
15 |
10 |
10 |
20 |
