2.3. Подсчет объёмов работ

Приступая к определению объемов работ, нужно тщательно проанализировать архитектурно-строительную и расчетно-конструктивную части проекта, определить наиболее рациональные методы технологии и организации строительства, установить номенклатуру работ в соответствии с перечнем работ по ГЭСН-2001.

Степень детализации номенклатуры работ для составления календарного плана менее подробная, чем в технологической карте. Отдельные виды работ могут быть объединены, однако должны быть учтены следующие требования:

-все работы, выполняемые в разное время должны планироваться отдельно;

-если несколько рабочих процессов выполняются одной комплексной бригадой, они могут быть объединены.

Специальные работы показываются по исполнителям и записываются одной строкой.

Номенклатура работ на строительство цеха и бытовых помещений промышленного здания составляется отдельно.

Определение объемов работ является ответственным этапом разработки календарного плана, так как:

- по объемам работ определяют трудовые затраты, сроки строительства, потребность в машинах, строительных конструкциях, изделиях и материалах;

- по объемам работ составляют технологические карты, определяют сметную стоимость СМР, технико-экономические показатели, принимают решения о методах производства работ.

Подсчитывая объемы работ, нужно соблюдать требования и последовательность, изложенные ниже.

При определении перечня работ основного периода заготовительные процессы в номенклатуру работ не включают. Все работы основного периода строительства группируют в циклы (нулевой цикл, надземная часть, отделочный цикл). При подсчете объемов работ необходимо максимально использовать спецификации и другие данные проекта. Объемы работ по отдельным конструктивным элементам определяются по правилам подсчета в единицах измерения ГЭСН-2001 и ЕНиР.

В календарном плане должно быть предусмотрено выполнение всех общестроительных и специальных работ, начиная от земляных работ до благоустройства прилегающей территории.

Результаты подсчета сводят в таблицы, форма которых приведена для разных видов работ.

Ведомость подсчета объемов земляных работ.

№ п.п	Виды работ	Формулы подсчета	Ед. измерен.	Количество

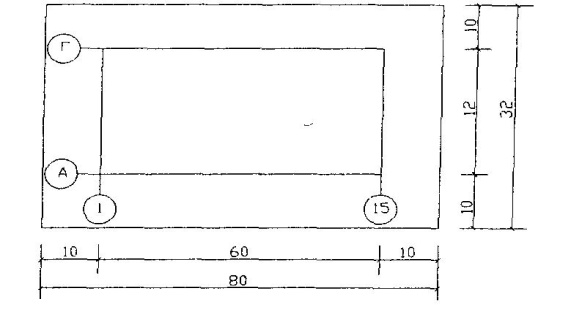

1.	Предварительная (грубая)	К габаритам здания добавляется по 10 м с каждой стороны, например:
	планировка поверхности грунта (см.рис.)	Fпл = Lпл.х Bпл = 80 x 32 Определение объема работ при планировке площадки	м²	2560
2.	Срезка растительного слоя	Согласно геологическому разрезу плодородный слой почвы глубиной 100-200 мм необходимо снять и уложить в отвал: F_cp=F_пл;
		V_cp=F_cph_cp =2560x0,2	м³	512
3.	Разработка котлована экскаватором. Грунт 2 группы (см.рис.)

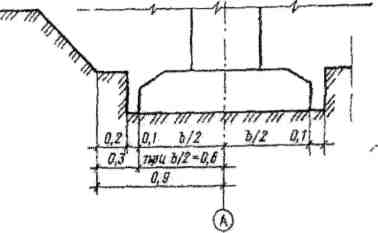

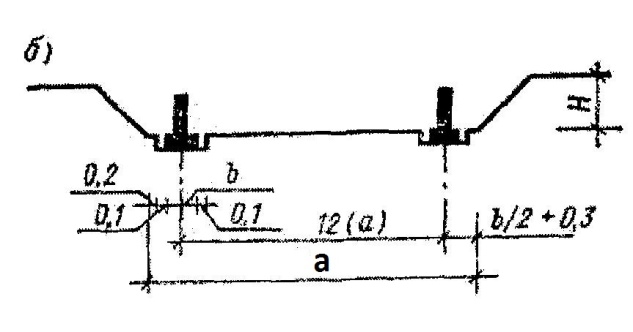

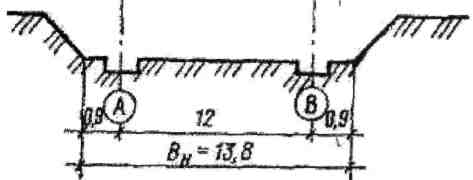

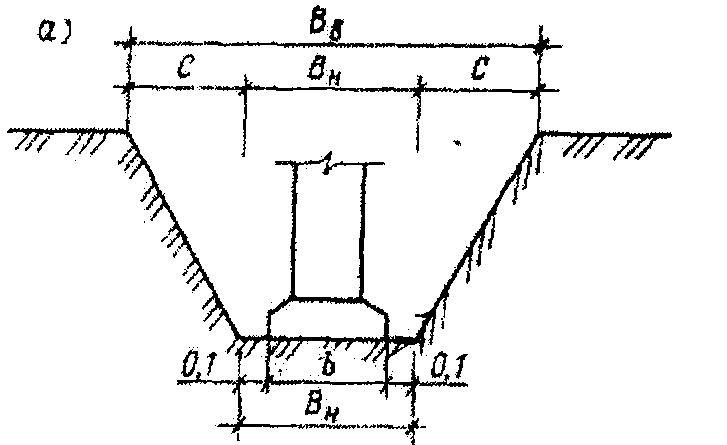

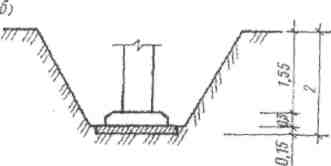

		Размеры 0,1 и 0,2 м даны в СНиП Ш-8-76 Ширина котлована В_н по нижнему основанию определяется (см. рис б) по формуле: В_н= расстояние между осями + привязка фундамента к осям со стороны отмостки +0,3м + 0,3м =а+в+0,6м

		В_н = 12+1,2+0,6=13,8 м
		Длина котлована по нижнему основанию определяется аналогично ширине:
		L_н = 60+1,2+0,6 = 61,8 м
		Находим размеры верхних оснований котлована. Для этого необходимо знать группу грунта и глубину разработки котлована.
		Для примера принять Н=2 м, грунт - суглинок. Согласно СНиП Ш-8-76 (§3.21, табл. 9), отношение высоты откоса к его заложению:
		Н: х= 1:0,5 (см. рис.):
		х

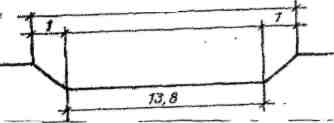

		При Н=2 х= Н х 0,5 = 2x0,5 = 1 м (см. рис.)

		Таким образом, ширина верхнего основания котлована
		В_в = 13,8+1 + 1 = 15,8 м
		Аналогично определяется длина котлована по верхнему основанию.
		L_в= 61,8 +1+1 = 63,8м
		Поэтому котлован будет иметь следующий объем:
		V_к=H/6[(2L_н+L_в )В_н+(2 L_в+ L_н) В_в]= 2/6[(261,8+63,8)13,8+(263,8+61,8)15,8]	м³	1879,5

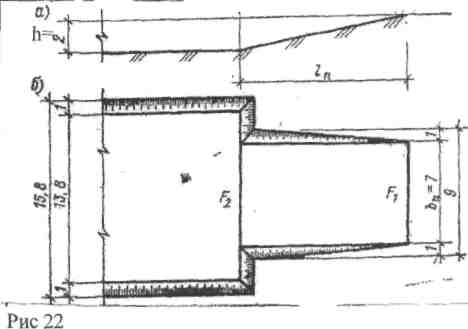

4.	Устройство въездной траншеи	При необходимости устройства въездной траншеи, объем её определяется отдельно (см.рис.)

		Длина въездной траншеи определяется в зависимости от ее уклона. Принято i =15%
		L_T=h/i= 2/0,15=13,3 м
		Ширина траншеи, определяется по СНиП Ш-3-8-76 (§ 2 и 27) и должна быть равна при одностороннем движении автомобилей-самосвалов 3,5 м, а при двухстороннем—7 м. Принимаем 7 м; тогда:
		Vв.m.=(F1+F2)/2L
		F1=0; F₂=(7+9)/22=16m*²
		Vв._m=(F,+F2)/2l=(0+16)/213,3==813,3	м³	106,4
	В том числе в отвал	Общий объем котлована и въездной траншеи
		V_к.общ = 1879,5 + 106,4	м³	1986
		В отвал разрабатывается количество грунта, необходимое для обратной засыпки, потому этот пункт определяется после подсчета объема обратной засыпки.
	С погрузкой на транспортные средства	Весь излишний грунт погружается на транспортные средства.

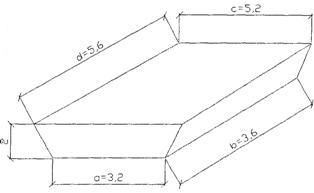

5.	Разработка котлованов под фундаменты стаканного типа (см.рис.)	Пример. Определяется объем по ранее изложенному способу. При подошве фундамента 2800x3200 мм V_K=h/4(a+c)(b+d)= 2/4(3,2+5,2)*(3,6+5,6)	м³	38,64

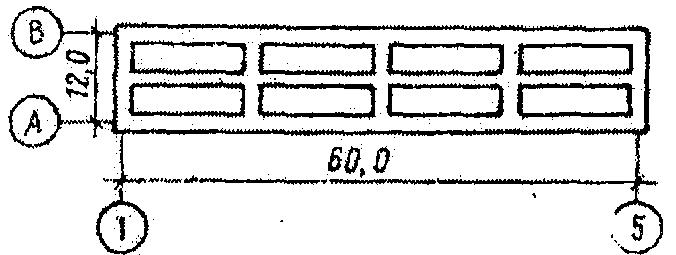

6.	Разработка траншей экскаватором, грунт II группы

		Ширина подошвы фундамента в =1,2 м, глубина = 2м, длина L:
		Vтр= [(Вн+Вв)/2]HL== (1,4+3,4)/2*2L=4,8L
		L = 603+[12—(Вн+Вв)/22] *5=180+36=216 м 180+36=216 м

		Vтр=4.8*216	м³	1036,8
		Ширина траншеи по верху определяется как сумма ширины по дну плюс величина заложения откосов.
	В том числе: - в отвал - с погрузкой на транспортные средства	Определяется так же, как при разработке котлованов
7.	Разработка грунта вручную (подчистка)	Подчистка грунта основания фундамента регламентируется СНиП Ш-8-76 . Для облегчения расчетов принимаем: - для котлованов - 1,75% от объема разработки экскаватором. - для траншей – 3% от объема разработки экскаватором.
		Vк.вр. = Vк.экск0,0175=1879,50,0175	м³	32,89
		при разработке траншеи
		Vт.вр.= Vт.экск.0,03=1036,80,03	м³	31,10
8.	Уплотнение грунта	Уплотнение грунта основания котлована принимается по площади основания фундаментов + 0,1 м с каждой стороны от фундамента.
		F _упл=В_фунд.L_фунд.=1,4216	м²	302,4
9.	Устройство песчаного основания	Определяется умножением площади основания фундаментов на толщину подсыпки.
		Пример: Толщина песчаной подсыпки 150 мм; тогда в котлованах
		Vп.п. = 61,813,80,15	м³	127,9
		в траншеях
		Vп.п.=1,42160,15	м³	45,36

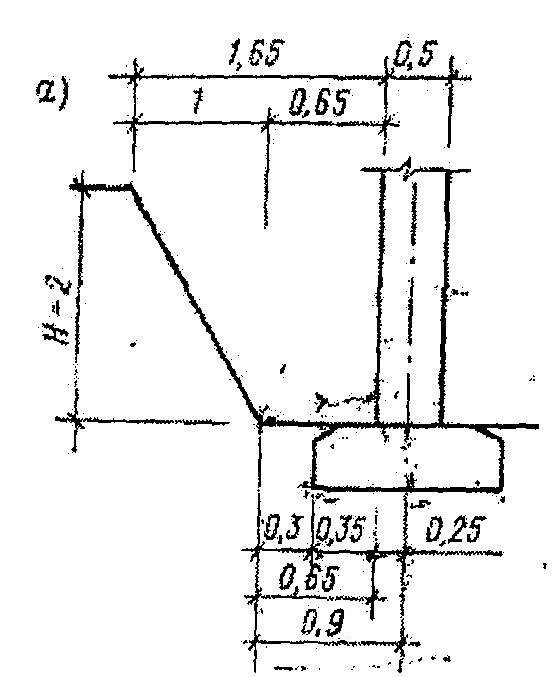

10	Обратная засыпка: а) котлована	Обратная засыпка котлованов для зданий с подвалом определяется (см. рис.)

		V₀6p.к= [(0,65+l,65)/(2kр.о.)]PH;
		здесь k p.o — коэффициент остаточного разрыхления грунта, усреднено принимаемый k p.o_.=1,05. При длине здания в осях 60 м и ширине 12 м периметр обратной засыпки составит:
		длина: 60+(1,9+0,9)/2=60+2,8/2=60+1,4=61,4м
		ширина: 12+1,4= 13,4 м
		периметр: Р=(61,4+13,4)*2=149,6м
		V_o₆_p.K.= [(0,65+l,65)/(2l,05)]149,6*2	м³	688,16
	б) траншей	Обратная засыпка траншей Vобр.т = (Vр.экс.+Vвр.-Vф.пл.-Vф.б.-Vп.п)/'Кр.о (см.рис.)
	В том числе: -вручную -бульдозером
	В том числе: -вручную -бульдозером	Обратная засыпка принимается: 10% вручную 90% бульдозером.	м³ м³
