2) Диаграммы размещения (развертывания)
Диаграмма размещения показывает конфигурацию обрабатывающих узлов в период работы системы, а также компоненты, «живущие» в них.
Элементы диаграмм размещения:
-узлы;
- компоненты;
-отношения зависимости и ассоциации;
-ограничения, примечания и пакеты.

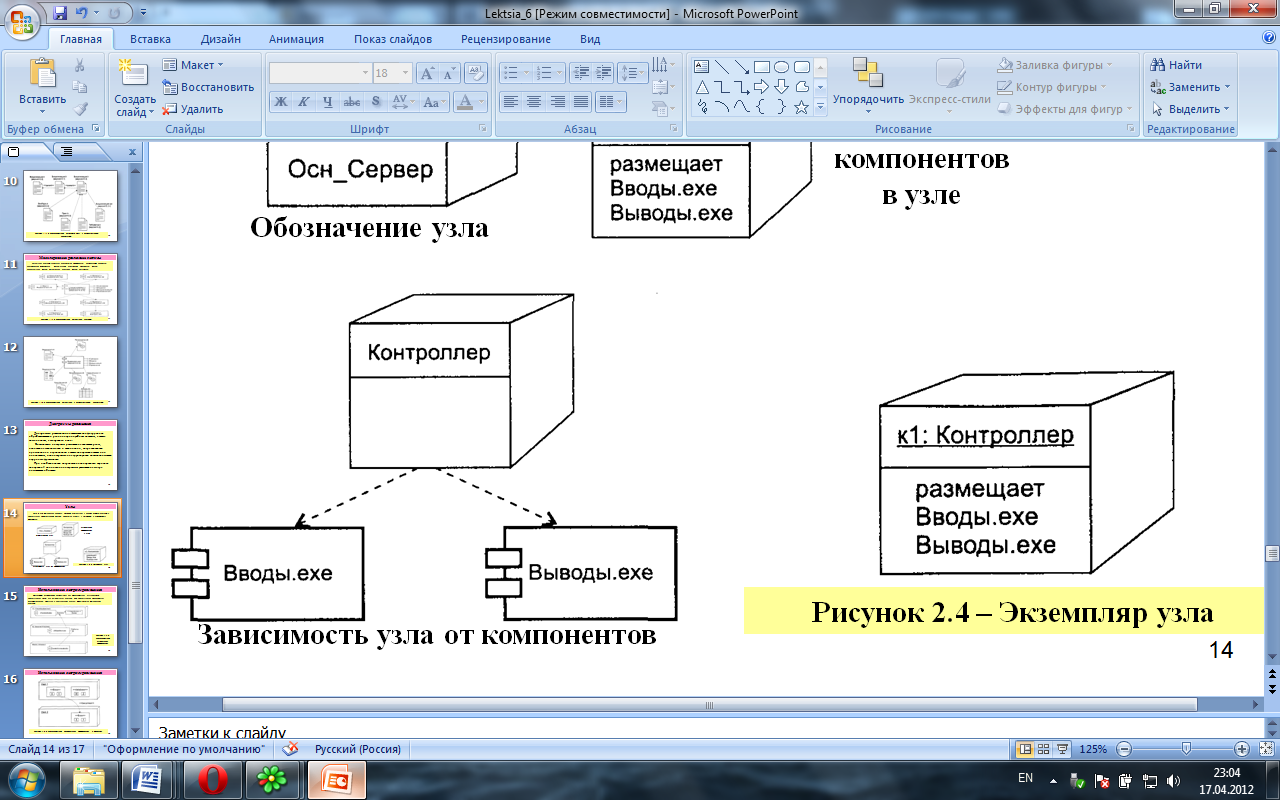

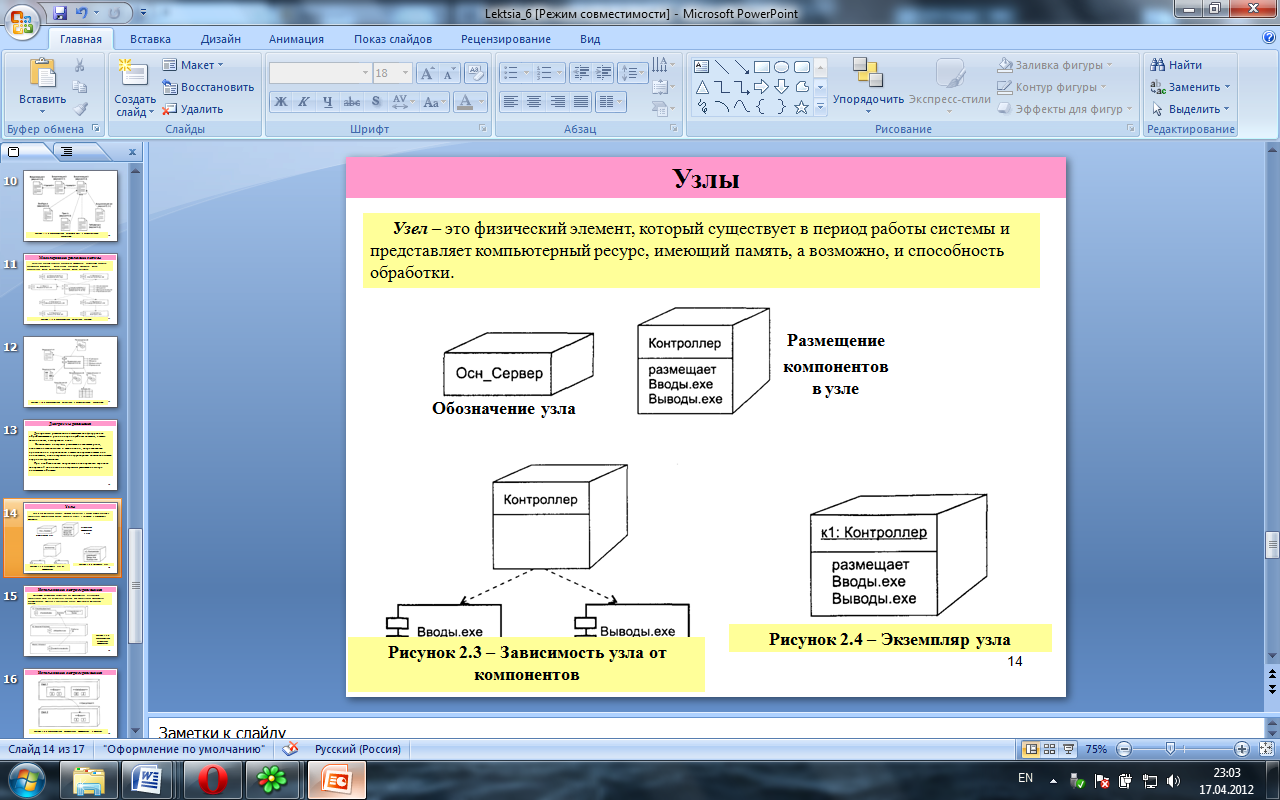

Узел – физический элемент, который существует в период работы системы и представляет компьютерный ресурс, имеющий память и способность обработки.
У
зел
может иметь дополнительную секцию,
отображающую размещаемые в нем компоненты.
Кроме того размещаемые в нем компоненты можно отображать в виде пиктограммы.
Сходства между узлом и компонентом:
Имя
Наличие экземпляров
Участие в отношении зависимости
Возможность быть вложенными
Различия:
Принадлежат к разным уровням иерархии физической реализации системы. Система состоит из узлов, а узлы из компонентов
У каждого свое назначение

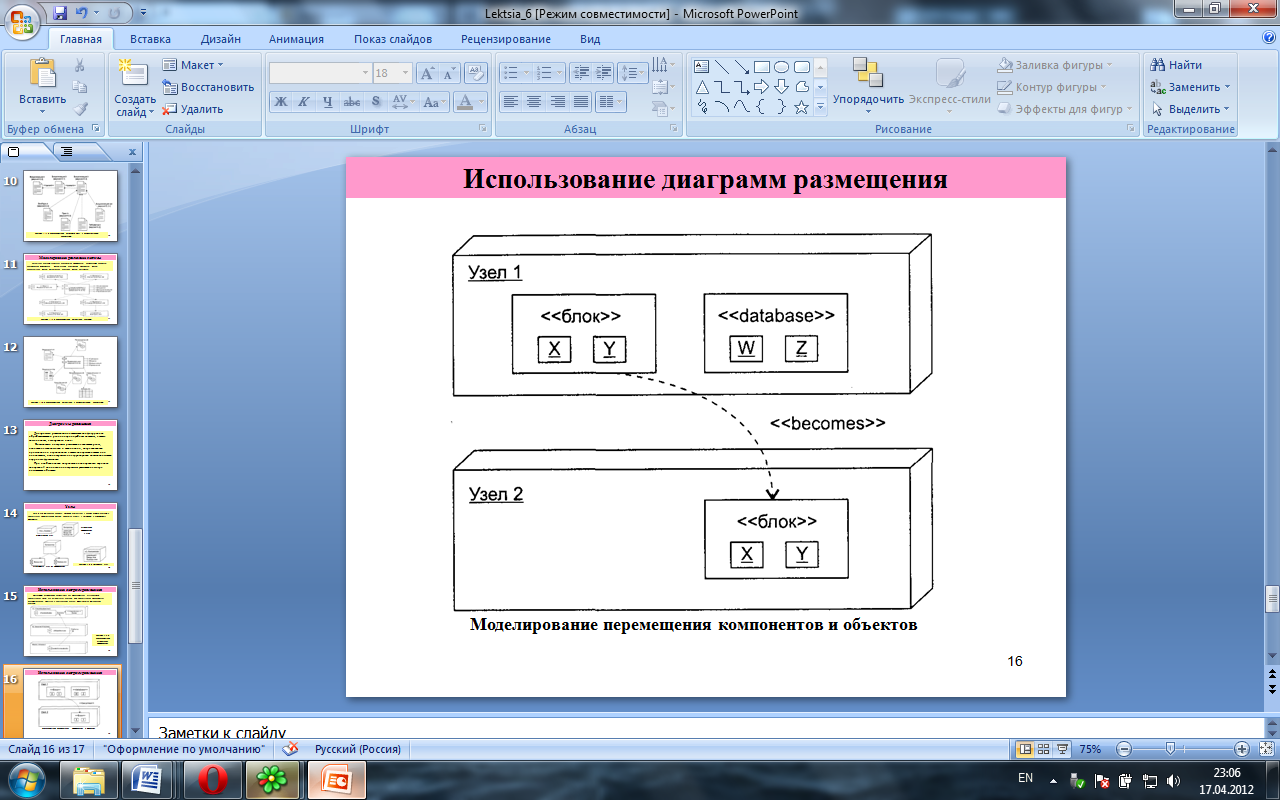

Использование диаграмм размещения – пример
Способы моделирования распределения компонентов узла:
Документирование в текстовых спецификациях узлов, без графического отображения
Соединение узла с его компонентами с помощью отношения зависимости
Использование дополнительной секции для списка размещаемых компонентов

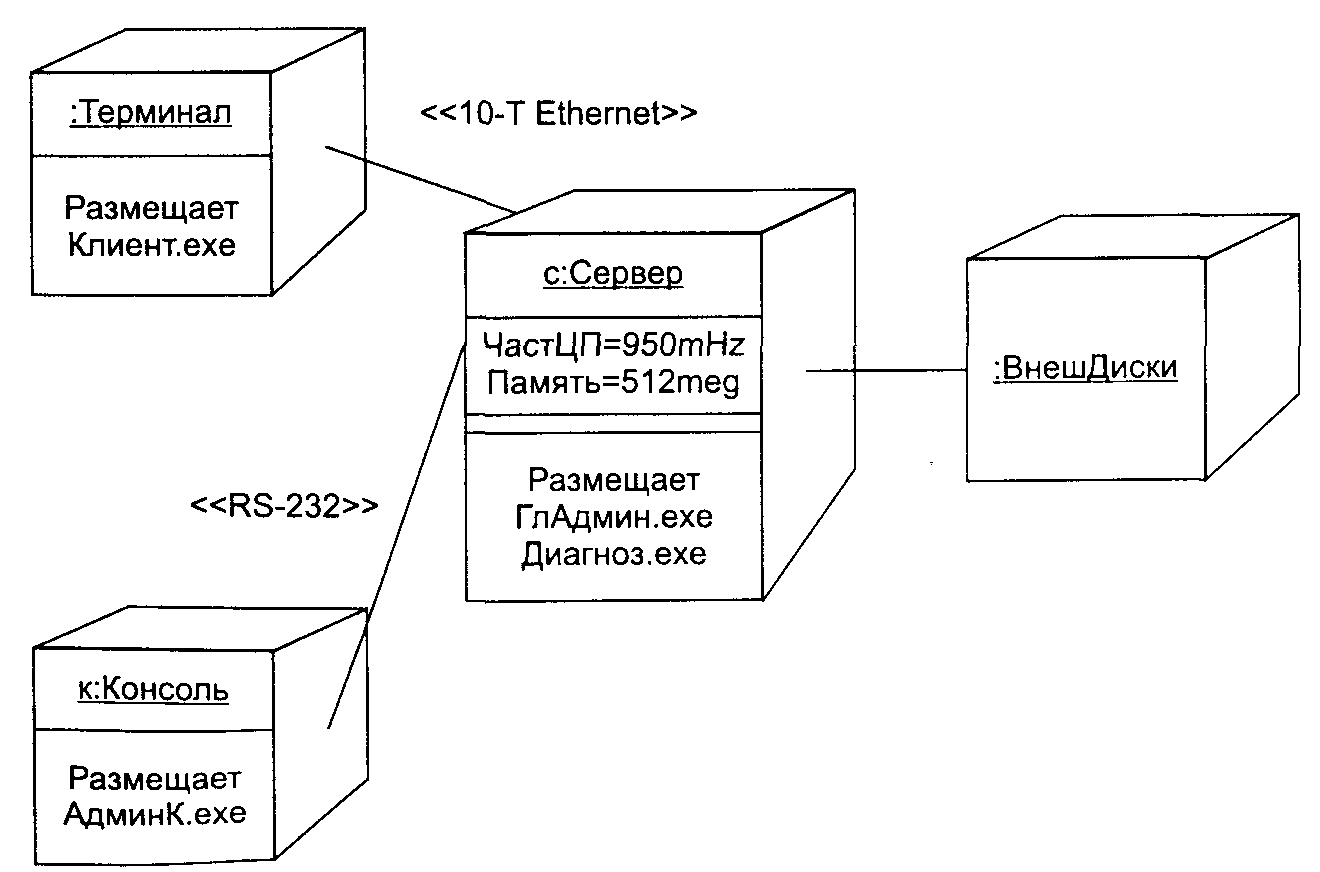

Распределение компонентов в системе
Лекция 7. Типовое проектирование ис
Понятие типового проектирования ИС
Классификация типовых ИС
Методы конфигурирования типовой ИС
Понятие типового проектирования ис
Типовое проектирование ИС – создание системы из готовых покупных типовых элементов (типовых проектных решений).
Типовое проектное решение – проектное решение, представленное в виде проектной документации, включая программные модули, пригодные к многократному использованию.
Мы закупаем типовые проектные решения и настраиваем под особенности конкретного предприятия или дорабатываем в соответствии с требованиями предметной области.
Иначе, типовые проектные решения называют, тиражируемыми продуктами.
Признаком классификации типового проектирования является степень охвата автоматизированной системы типовым решением. С этой точки зрения выделяют следующие методы типового проектирования (СЛАЙД 4):
Элементный метод – в качестве типового элемента системы используется типовое проектное решение по задаче или отдельному виду обеспечения
Подсистемный метод – в качестве типовых элементов выступают отдельные подсистемы, которые обеспечивают функциональную полноту, минимизацию внешних информационных связей и параметрическую настраиваемость
Системный метод – в качестве типового элемента используются типовые проекты в целом, включающие в себя полный набор функциональных и обеспечивающих подсистем
Достоинства и недостатки ТПР указаны в таблице (см. ниже).
Класс ТПР. Реализация ТПР |
Достоинства |
Недостатки |
Элементные ТПР Библиотеки методо-ориентированных программ |
Обеспечивается применение модульного подхода к проектированию и документированию ИС |
Большие затраты времени на сопряжение разнородных элементов вследствие информационной, программной и технической несовместимости Большие затраты времени на доработку ТПР отдельных элементов |
Подсистемные ТПР Пакеты прикладных программ |
Достигается высокая степень интеграции элементов ИС Позволяют осуществлять: модульное проектирование; параметрическую настройку программных компонентов на различные объекты управления Обеспечивают: сокращение затрат на проектирование и программирование взаимосвязанных компонентов; хорошее документирование отображаемых процессов обработки информации |
Адаптивность ТПР недостаточна с позиции непрерывного инжиниринга деловых процессов Возникают проблемы в комплексировании разных функциональных подсистем, особенно в случае использования решений нескольких производителей программного обеспечения |
Объектные ТПР Отраслевые проекты ИС |
Комплексирование всех компонентов ИС за счет методологического единства и информационной, программной и технической совместимости Открытость архитектуры – позволяет устанавливатьТПР на разных программно-технических платформах Масштабируемость – допускает конфигурацию ИС для переменного числа рабочих мест Конфигурируемость – позволяет выбирать необходимое подмножество компонентов |
Проблемы привязки типового проекта к конкретному объекту управления, что вызывает в некоторых случаях даже необходимость изменения организационно-экономической структуры объекта автоматизации |
