Методы коммутации
Передача данных с буферизацией (копируется в память, проверяется контрольная сумма) и без буферизации.
Коммута́ция — процесс соединения абонентов коммуникационной сети через транзитные узлы.
Основные виды мультиплексирования:
- частотное уплотнение - Frequency Division Multiplexing (FDM),
- временное уплотнение – Time Division Multiplexing (TDM)
- спектральное или уплотнение по длине волны (волновое) – Wavelength Division Multiplexing (WDM).
FDM – уплотнение канала, т.е. передача нескольких пакетов данных с низкой скоростью по одному каналу.
TDM - При мультиплексировании с разделением по времени каждое устройство или входящий канал получают в свое распоряжение всю пропускную способность линии, но только на строго определенный промежуток времени каждые 125 мкс.
WDM - Технология передачи в оптических системах с разными длинами волн, когда два и более оптических сигнала объединяются и передаются по одному общему оптическому пути (для повшения пропускной способности).
_________
Принцип работы коммутатора
Коммутатор - устройство, предназначенное для соединения нескольких узлов компьютерной сети. Коммутатор передаёт данные только непосредственно получателю. Он работает на канальном (2) уровне модели OSI и потому в общем случае может только объединять узлы одной сети по их MAC-адресам.
Настраиваемые коммутаторы - это коммутаторы, которые позволяют пользователю производить некоторые настройки, например конфигурирование VLAN. Могут быть и управляемыми и неуправляемыми.Пример неуправляемых, но настраиваемых коммутаторов - серия DES-12xx.
Неуправляемые коммутаторы - коммутаторы,которые не поддерживают управление по протоколам сетевого управления как SNMP. При этом неуправляемуе коммутаторы могут быть настраиваемыми. Неуправляемые и ненастраиваемые коммутаторы это DES-1005, DES-1008 и т.п.
Управляемые коммутаторы поддерживают протоколы сетевого управления и могут управляться по сети с использованием специального программного обеспечения как D-Link DView, HP Openview. К ним относятся DES-21xx, DES-3xxx и выше, DGS-3xxx и выше.
Принцип работы.
Коммутатор хранит в памяти таблицу коммутации, в которой указывается соответствие MAC-адреса узла порту коммутатора. При включении коммутатора эта таблица пуста, и он работает в режиме обучения. В этом режиме поступающие на какой-либо порт данные передаются на все остальные порты коммутатора. При этом коммутатор анализирует кадры (фреймы) и, определив MAC-адрес хоста-отправителя, заносит его в таблицу на некоторое время. Впоследствии, если на один из портов коммутатора поступит кадр, предназначенный для хоста, MAC-адрес которого уже есть в таблице, то этот кадр будет передан только через порт, указанный в таблице. Если MAC-адрес хоста-получателя не ассоциирован с каким-либо портом коммутатора, то кадр будет отправлен на все порты, за исключением того порта, с которого он был получен. Со временем коммутатор строит таблицу для всех активных MAC-адресов, в результате трафик локализуется. Стоит отметить малую латентность (задержку) и высокую скорость пересылки на каждом порту интерфейса.
Характеристики коммутатора
Другим важным параметром коммутатора является его производительность. Для того, чтобы охарактеризовать ее используются несколько параметров:
- общая пропускная способность
- задержка
Общая пропускная способность
Общая пропускная способность характеризует максимальную скорость, с которой пакеты могут передаваться через коммутатор адресатам.
Задержка
Задержка - это промежуток времени между получением пакета от отправителя и передачей его получателю. Обычно задержку измеряют относительно первого бита пакета.
_______
Общие принципы сетевого дизайна:
Изучение возможных точек отказа сети для того, чтобы единичный отказ не мог изолировать какой-либо сегмент сети, в ней д/б предусмотрена избыточность. Избыточность – резервирование жизненоважных компонентов сети и распределение нагрузки.
Определение типа трафика сети.

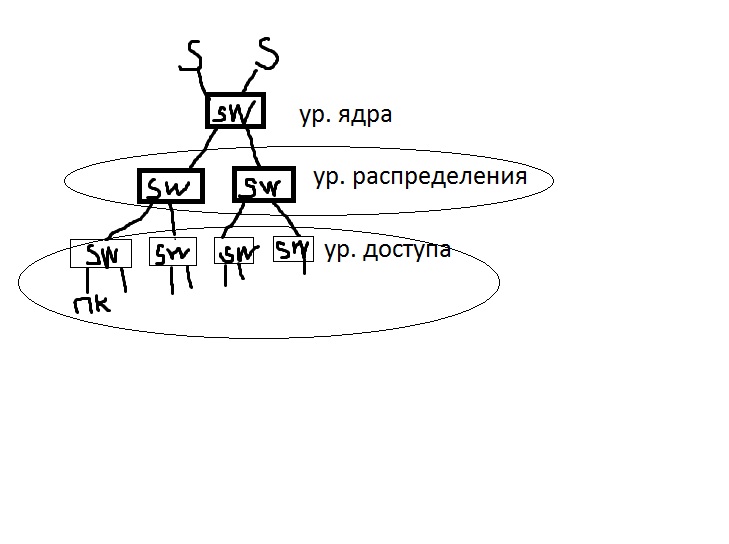

Анализ доступной полосы пропускания, т.е. в сети не должно быть большого различия в доступной полосе пропускания между различными уровнями иерархической модели.
