1.2. Подготовка строительной площадки

В процессе производства подготовительных работ поверхность строительной площадки очищается от растительного грунта и планируется бульдозером за несколько проходов по одному следу. Расчищается русло со стороны выходного оголовка, а с нагорной стороны на расстояние не менее 1,5 м от контура котлована устраивается водоотводная канава или обвалование для перехвата поверхностных вод. Объем подготовительных работ определяется проектом и зависит от рельефа местности.

Рис.1.1. Эскизная схема круглой двухочковой железобетонной трубы отверстием 150 см, расположенной под насыпью железной дороги высотой 9,4 м

Рис.1.2. Эскизная схема прямоугольной двухочковой железобетонной трубы отверстием 150 см, расположенной под насыпью железной дороги высотой 7,5 м

1.3. Разбивочные работы

До начала строительства проектная организация должна закре­пить в натуре и сдать по акту строительной организации в присутст­вии заказчика точку пересечения осей трассы и трубы, не менее двух створных столбов с каждой стороны дороги, закрепляющих продольную ось трубы, и высотный репер. При разбивке расстояние между закрепляющими столбами промеряется стальной лентой или рулеткой не менее двух раз, угол между осями проме­ряется теодолитом. Схема закрепления местоположения трубы на трассе приведена на рис. 1.3.

Рис. 1.3. Схема закрепления местоположения трубы на трассе:

1 – выносные столбы (колья); 2 – точка и сторожок с надписью «ось», «пикет» и «плюс»; 3 – репер

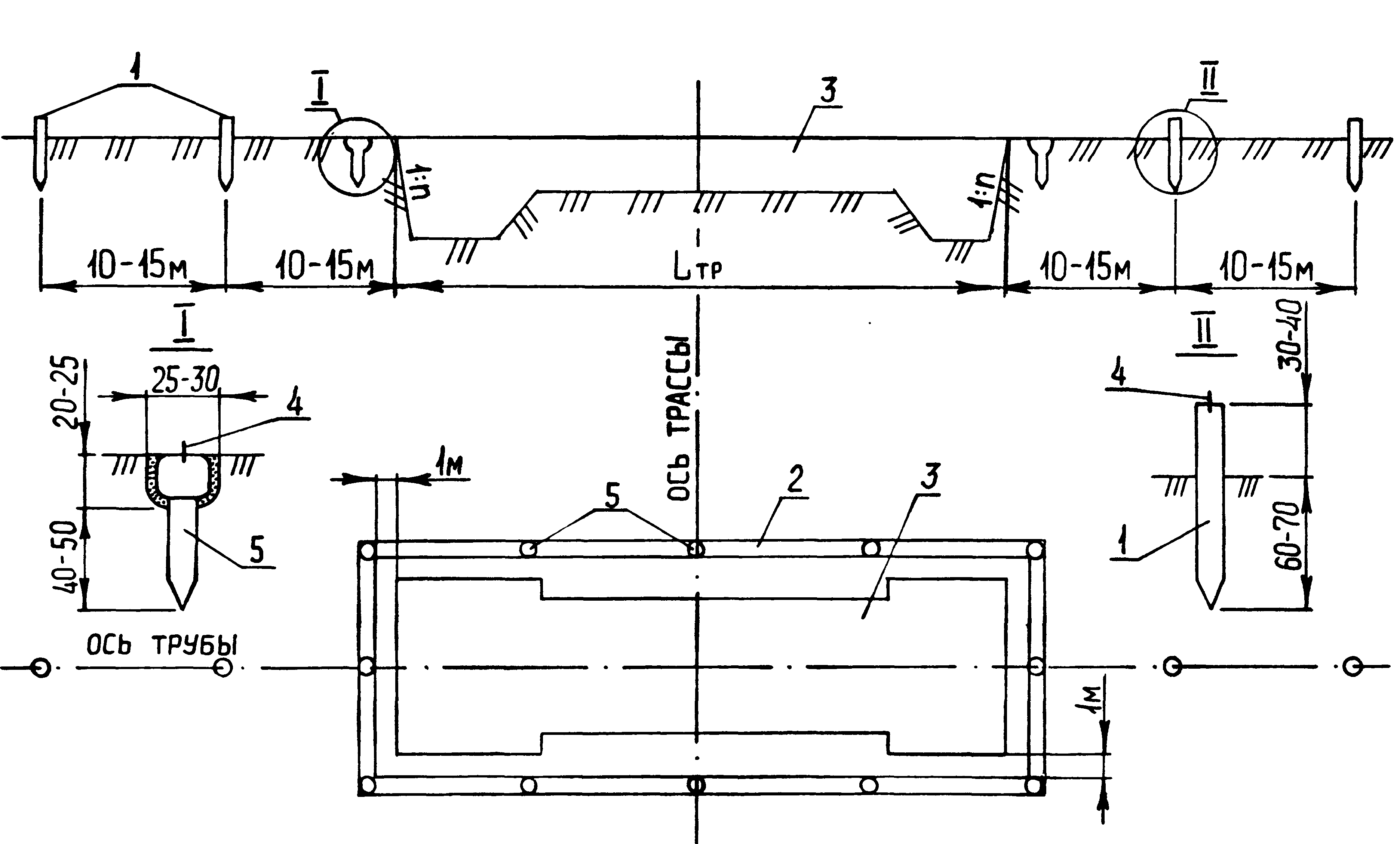

Рис. 1.4. Схема разбивки котлована трубы:

1 – выносные столбы; 2 – обноска из брусьев или досок; 3 – котлован; 4 – гвоздь; 5 – свая обноски

Промерами от оси трубы намечается контур котлована и обозначается колышками.

На расстоянии не менее 1 м от контура котлована устраивается обноска из досок или брусьев, и на ней закрепляется положение элемен­тов трубы (рис. 1.4). Обноска по возможности заглубляется в землю для предохранения от повреждения бульдозером или экскаватором.

По ходу работ проверяется положение оси трубы и положение кон­тура котлована под оголовки и звенья трубы.

1.4. Устройство котлована под фундамент

В данном разделе необходимо определить объемы земляных работ (раздельно механизированных и ручных) при устройстве котлована под фундамент тела трубы и оголовки.

В проекте задан котлован без крепления. Устойчивость стенок котлована обеспечивается за счет придания им определенной крутизны. Показатель крутизны откоса стенок котлована приводится в задании на курсовой проект.

Объем котлована, имеющего откосные стенки (рис.1.5), опреде­ляется по формуле:

(1.5)

где a, b – ширина и длина котлована по низу, м;

c, d – ширина и длина котлована по верху, м;

h – глубина котлована, м.

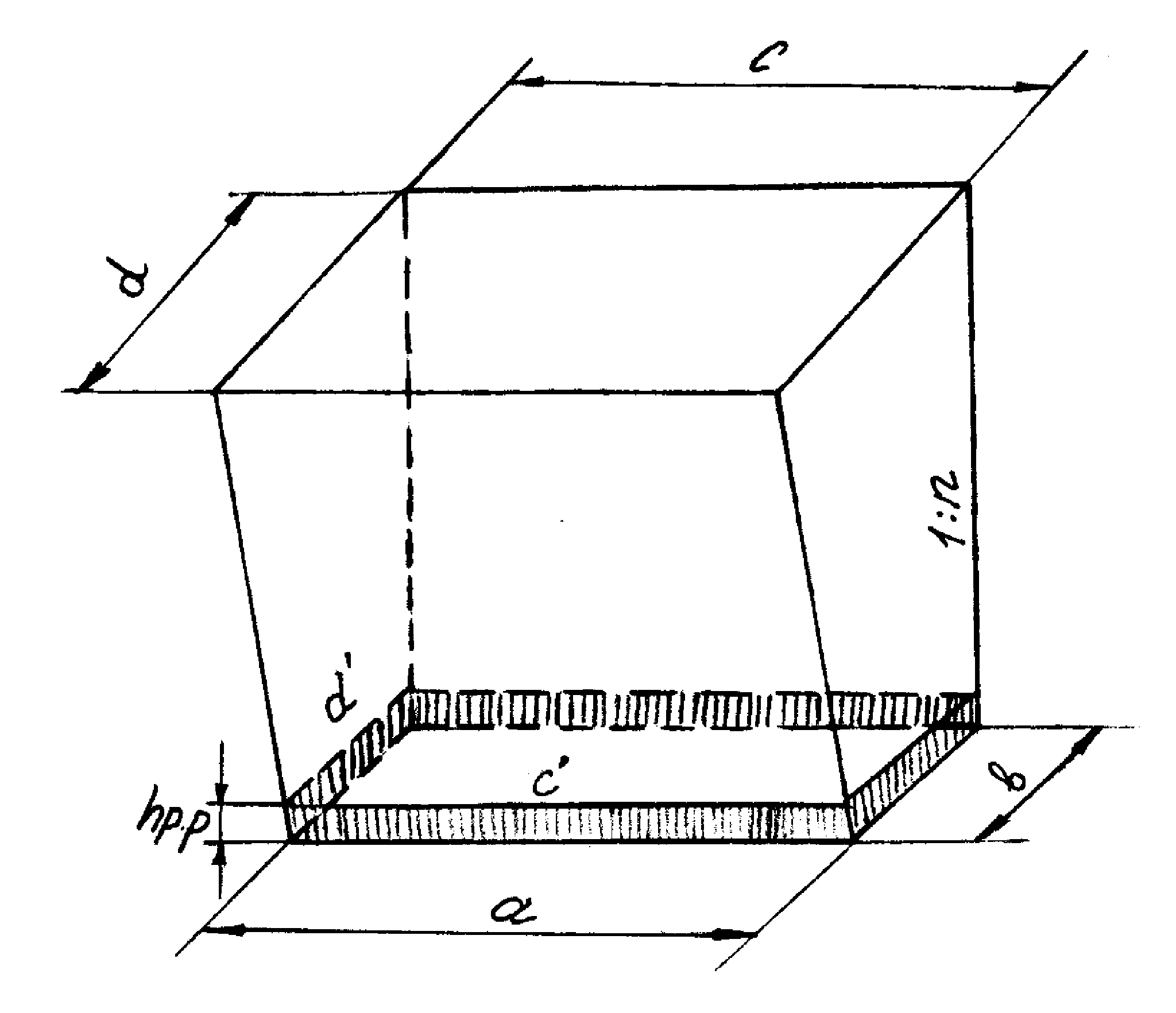

Рис. 1.5. Схема элементарного котлована с откосными стенками

Котлованы водопропускных труб имеют в плане сложную конфигу­рацию (рис. 1.6), поэтому их следует разбить на простейшие фигуры (рис. 1.5) и вести подсчет объемов земляных работ для каждой из них в отдельности.

Размеры котлована в плане a и b определяются проектными размерами фундамента с уширением в каждую сторону по 0,5 м для возможности установки опалубки и удобства проведения других видов работ.

Котлован разрабатывается в направлении от выходного оголовка к входному. Дно котлована под фундаменты оголовков и откосные крылья устраивается в одном уровне.

Для разработки грунта в котловане могут быть использованы экскаваторы с емкостью ковша 0,15-0,4 м³, оборудованные обратной лопатой, и бульдозеры. Вынутый грунт перемещается бульдозером за пределы строительной площадки. Разработка котлована должна произ­водиться в предельно сжатые сроки без нарушения несущей способности грунта в основании.

Механизированным способом котлован разрабатывается с недобором до проектной отметки на 20 см. Зачистка дна котлована производится вручную лопатами под рейку с учетом продольного уклона и строитель­ного подъема трубы непосредственно перед устройством подготовки под фундамент. При этом объем механизированной разработки равен

(1.6)

а объем ручной разработки

(1.7)

где h_м – глубина механизированной разработки, м;

h_р – толщина слоя ручной разработки, м;

с',d' – ширина и длина котлована на уровне ручной разработки, м.

Для облегчения и систематизации расчетов при выполнении курсового проекта следует составить ведомость расчетных параметров котлована по форме таблицы 1.1. Результаты подсчетов объемов земляных работ заносятся в табли­цу 1.2.

В ходе разработки котлована ведется нивелировка отметок его дна. Разработанный котлован освидетельствует и принимает по акту ко­миссия с участием представителя заказчика.

Таблица 1.1
