2.8 Определение требуемого напора

Величина требуемого напора определяется по формуле

H_тр=H_геом+∑h_l+h_м+h_сч+H_f, (6)

где H_геом- геометрическая высота подачи воды, определяется как разница отметок положения диктующего устройства и точки присоединения ввода к городской сети. м.

∑h_l – потери напора на трение по расчётному направлению, результат из табл. 1 (∑h_l =4,66 м); h_м – потери напора на местных сопротивлениях в сети, составляющие 30% от потерь напора на трение.

м;

h_сч – потери напора на счётчиках воды на вводе в здание и в квартире (см. п. 2.7, с. 10), м;

H_f, - свободный напор у диктующего водоразборного устройства, принимаемый по таблице А2.

м (для ванны со смесителем, в том числе общим для ванны и умывальника).

Тогда, H_тр=23,31+4,03+ 1,39+4,63+3=36,360 м.

Полученный требуемы напор (H_тр=36,360 м) сравниваем с гарантийным

(Н_гар = 37 м). Очевидно, что H_тр < Н_гар, следовательно, повысительная установка не требуется, система действует под напором из наружного водопровода.

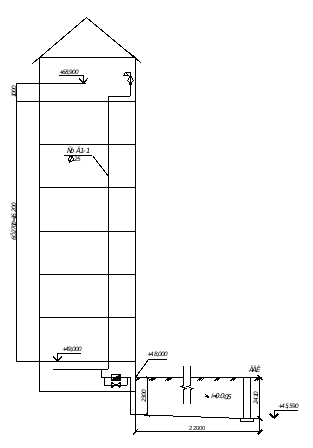

Рис. 2 – Определение геометрической высоты подачи воды

3 Система внутреннего водоотведения.

3.1 Выбор сети

Для проектирования в жилом здании выбираем хозяйственно-бытовую сеть внутренней канализации. Она предусматривает транспортировку сточных вод внутри здания, передачу их в дворовую, а затем в городскую сеть канализации. В здании устанавливаются следующие приемники сточных вод: мойка, умывальник, унитаз и ванна.

По способу движения стоков система внутреннего водоотведения безнапорная и является наиболее экономичной, простой в прокладке и эксплуатации. Трубы прокладываются с некоторым геометрическим уклоном, и стоки движутся под действием силы тяжести.

Выбрана система внутреннего водоотведения с вентилируемыми стояками. Для вентиляции внутренней канализации устраивают вытяжные трубы, являющиеся продолжением канализационных стоков и выводящиеся на 0,5 м выше неэксплуатируемой кровли здания.

3.2 Конструирование сети к1.

Конструирование сети канализации ведется согласно требованиям СНиП 2.04.01-85* «Внутренний водопровод и канализация здания». Для устройства сети применяются чугунные канализационные трубы (ГОСТ 6942.3-80). Соединение труб раструбное. Открытый способ прокладки трубопровода. На сети канализации для возможности её очистки в случае ее засорения устраиваются прочистные устройства: ревизии и прочистки.

Расчетным участком на сети водоотведения является выпуск. Глубина заложения выпуска определяется по формуле

, (7)

где - глубина промерзания грунта, м;

Таким образом, м.

Минимальная глубина заложения выпуска из условий предохранения труб от разрушений под действием нагрузок на поверхности земли должна быть не менее 0,7 м до верха трубы при отсутствии промерзания.

С ледовательно, принимаем м.

В местах присоединения выпусков к дворовой сети канализации предусмотрены смотровые колодцы диаметрами 700мм и 1000 мм. Они должны располагаться от наружной стены здания на 3 м в сухих грунтах, на 5 м – в мокрых.

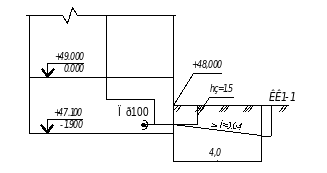

Рис. 3 – Определение отметок по выпуску канализации

3.3 Расчет выпуска

Для расчета внутренней системы водоотведения необходимо определить расход сточных вод на выпуске q^s, подобрать уклон i и скорость движения V, проверить выполнение условия на не засорение труб.

Расчетный расход определяется по формуле

, (8)

где - расчетный расход воды в системе водопровода, попадающий в систему канализации;

- расход от прибора с максимальным водоотведением таблица А2, для жилых зданий это унитаз, =1,6 л/с.

Условие не засорения труб:

, (9)

где V – скорость движения сточной жидкости, м/с;

h/d – наполнение;

К = 0,6 для чугунных труб.

Первый подъезд (112 санитарно-технических приборов).

Т.к. в жилых зданиях N=U, зная, что л/с, а л/ч (см. п. 2.2), найдем вероятность по формуле (1):

,

л/с.

Определим расход сточных вод на выпуске:

л/с.

Приняв диаметр выпуска 100 мм, уклон 0,04 подбираем по таблице А7

V=1,11 м/с, h/d = 0,4.

Проверяем условие не засорения сети:

Условие не засорения выполняется.

Аналогично проводим расчет для двух подъездов (224 санитарно-технических приборов):

,

,

л/с.

Определим расход сточных вод на выпуске:

л/с.

Приняв диаметр выпуска 100 мм, уклон 0,04 подбираем по таблице А7:

V=1,23 м/с, h/d = 0,5.

Проверяем условие не засорения сети:

Условие не засорения выполняется.
