Лабораторная работа

Цель работы:

• ознакомление с принципами создания сборки способом "сверху - вниз";

• ознакомление с возможностями системы КОМПАС по построению и редактированию сборок;

• ознакомление с возможностями системы КОМПАС по созданию ассоциативного вида и спецификации к сборочному чертежу;

• получение практических навыков работы по созданию сборок и спецификации в системе КОМПАС.

Задание на лабораторную работу.

По чертежу общего вида изделия "Амортизатор" необходимо создать:

• твердотельную модель сборки;

• ассоциативный чертеж;

• спецификацию.

Практическая работа студента:

1. Используя методические указания, приведенные ниже, выполнить построение сборки, сборочного чертежа и спецификации изделия "Амортизатор";

2. Подготовить ответы на вопросы для самоконтроля;

3. Составить отчет по выполненной лабораторной работе;

4. Записать тему следующей лабораторной работы, по которой необходимо подготовиться, изучив теоретический материал.

Контрольные вопросы.

1. Каков принцип работы сборочной единицы «Амортизатор»;

2. Сколько деталей входит в состав данной сб.ед.;

3. Какие плоскости сопряжения имеются между деталями;

4. Которая из деталей, на ваш взгляд, является наиболее оптимальной для начала создания сборки;

5. Какой документ в КОМПАС – 3D называется «Сборка»;

6. Какие способы включения компонентов в сборку Вы знаете;

7. Какова последовательность операций по созданию Сборки;

8. Как создать деталь «Пружина»;

9. Для вставки стандартных изделий используется Библиотека Компас - 3D;

10. Какова последовательность вставки изд.»Гайка»;

11. Какие операции используются при создании Ассоциативных видов;

12. Как подключить документ Спецификация;

13. Как показать состав сб. ед , используя для этого спецификацию

Какие операции необходимо выполнить для создания сброчного чертежа

Теоретическая часть

1.Создание сборки

Сборка в КОМПАС-3D — это трехмерная модель, объединяющая модели деталей, подсборок и стандартных изделий, а также информацию о взаимном положении компонентов. Модели компонентов хранятся в отдельных файлах на диске. В файле сборки хранятся только ссылки на компоненты. В КОМПАС-3D существует два способа включения компонентов в сборку.

Первый способ — проектирование сборки "снизу вверх", т.е. когда в контекст сборки добавляются уже готовые (созданные заранее и хранящихся на диске) компоненты. Разновидностью этого способа является добавление в сборку стандартных изделий.

Второй способ — проектирование сборки "сверху вниз", т.е. когда компоненты создаются "на месте" непосредственно в контексте сборки.

Если указанные способы включения компонентов в сборку сочетаются, то проектирование сборки называется смешанным.

В данной лабораторной работе рекомендуется создание сборки по смешанному типу: сборка "сверху вниз" с добавлением стандартных изделий из библиотеки КОМПАС-3D.

2.Комплект конструкторских документов

При проектировании изделия, кроме создания трехмерной модели, нужно получить комплект конструкторских документов: сборочные чертежи и спецификации на само изделие и на входящие в него узлы, а также рабочие чертежи на детали.

Сборочный чертеж входит в комплект рабочей документации и предназначен непосредственно для производства. Согласно ГОСТ 2.109-96 сборочный чертеж должен содержать изображение сборочной единицы, и другие данные необходимые для сборки и контроля.

Спецификация - это текстовый документ, определяющий состав сборочной единицы (комплекса, комплекта). Она необходима для изготовления, комплектования конструкторских документов и планирования запуска в производство указанных изделий.

Чертеж детали - это основной конструкторский документ, содержащий изображение детали и другие данные, необходимые для её изготовления и контроля.

Сборочный чертеж разрабатывается на основе созданной сборки и ассоциативного вида. Ассоциативные виды формируются в обычном чертеже КОМПАС-3D. Чертеж, содержащий ассоциативные виды, называется ассоциативным чертежом. Стандартные и проекционные виды автоматически строятся в проекционной связи. Все виды связаны с моделью: изменения в модели приводят к изменению изображения в ассоциативном виде. До тех пор пока ассоциативный вид сохраняет связь с моделью редактирование геометрических объектов невозможно. При необходимости связь между видом и моделью может быть разрушена.

Если при создании модели ее материал был выбран из Справочника Материалы и Сортаменты, то в чертеже формируется также данные, содержащие сведения о материале .

3. Последовательность выполнения лабораторной работы

3.1 Создание файла сборки и задание ее свойств.

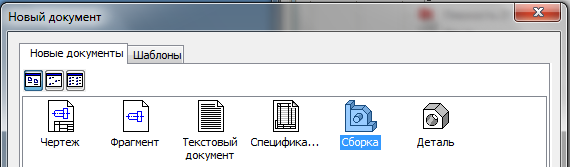

3.1.1 Создайте файл сборки: Новый документ  Сборка

Сохраните сборку в файле под именем 1409.432801.000 СБ Амортизатор в папке под названием: "Группа, фамилия студента". В режиме определения свойств сборки задайте ее обозначение 1409.432801.000 СБ и наименование Амортизатор. Установите ориентацию Изометрия XYZ. Способы создания компонентов сборки (модели деталей) студент выбирает самостоятельно, используя ранее изученные формообразующие операции.

3.1.2 Создание сборки рекомендуется начинать с базовой детали, к которой в дальнейшем будут присоединяться остальные компоненты. Для выбора базовой детали необходимо проанализировать компоненты, входящие в состав сборки на наличие сопрягаемых поверхностей и возможности построения дополнительных плоскостей для создания компонентов. В процессе работы над сборкой будут появляться запросы относительно сохранения изменений в компонентах и необходимости перестроения сборки: отвечайте на них утвердительно.

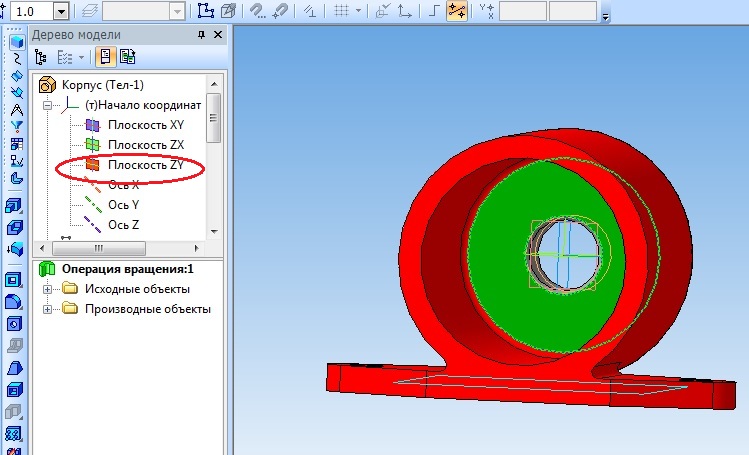

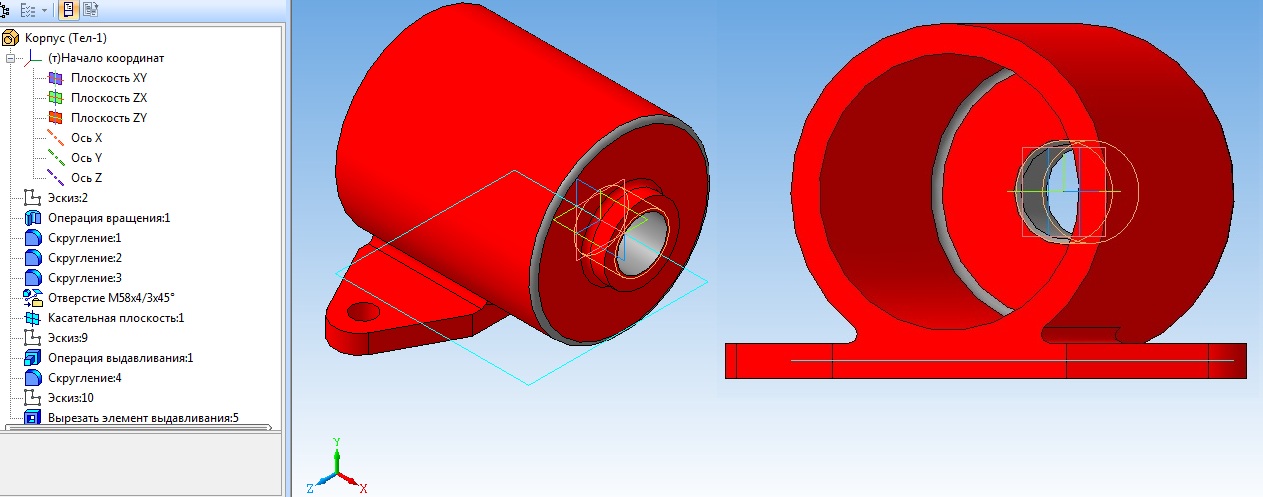

В данной лабораторной работе базовой деталью является деталь "Корпус".

3.1.3 Последовательность операций по созданию компонентов сборки:

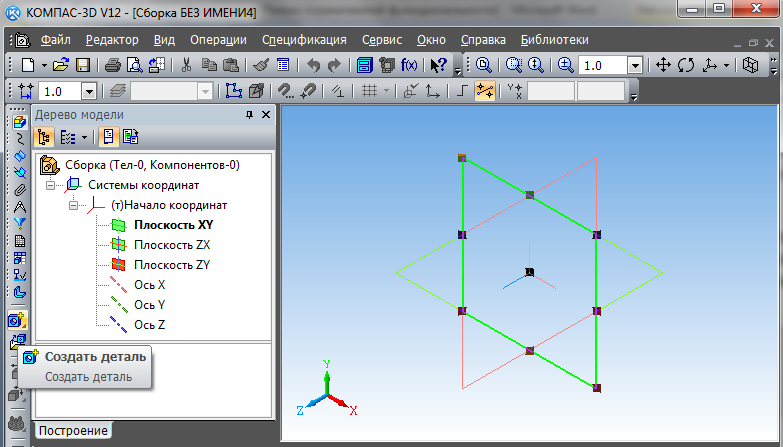

1. Нажмите кнопку Создать деталь на панели Редактирование сборки .

2. Сохраните новую деталь на диске под именем 1409.432801.001 Корпус.

3. Установить в сборке ориентацию "изометрия XYZ"

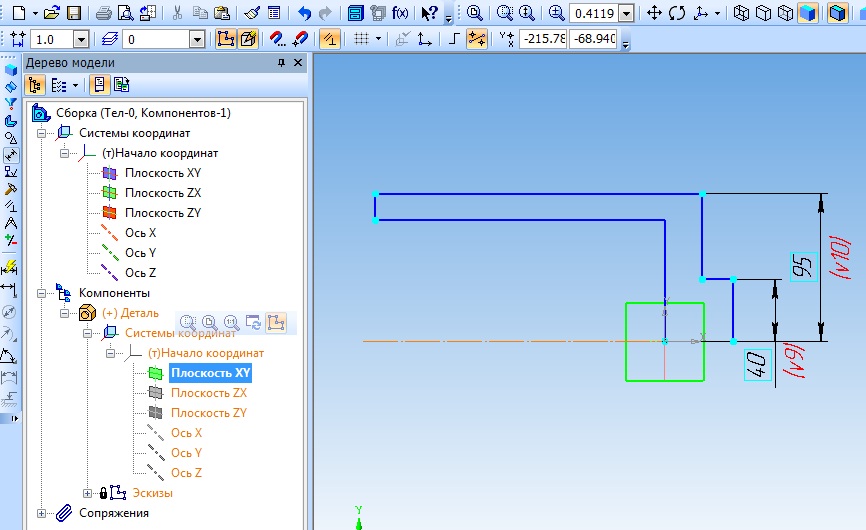

4 . Выбрать плоскость XY. Система перейдет в режим создания новой детали, точнее в режим создания эскиза. Обратите внимание на то, что кнопки Эскиз и Редактировать на месте на панели Текущее состояние находятся во включенном состоянии.

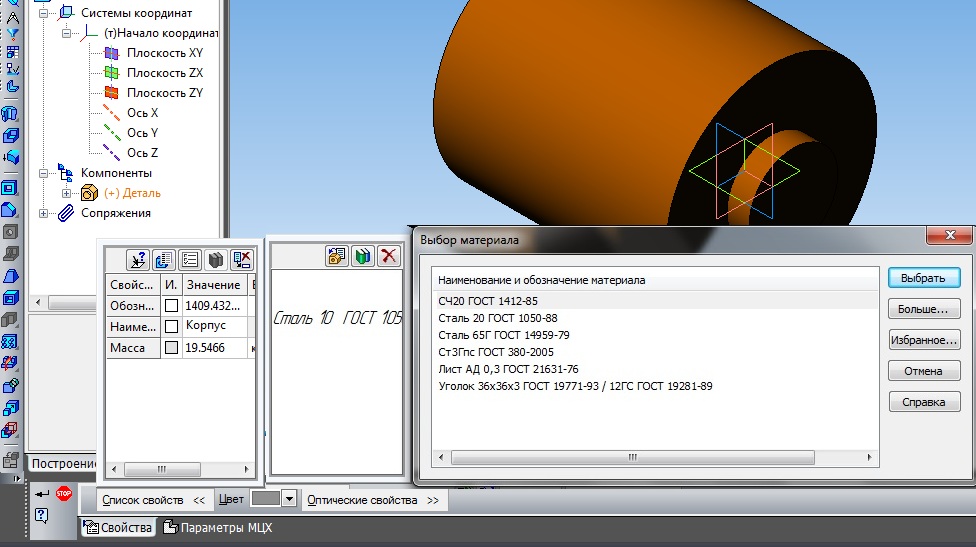

5 . Создать эскиз детали Корпус и выполнить простановку размеров. При создании 3D модели детали необходимо задать свойства: обозначение, наименование, материал. При задании свойств обозначение порядкового номера документа задается произвольно. Этот номер изменится в соответствии со спецификацией при ее создании, так как 3D сборка, ассоциативный (сборочный) чертеж и спецификация являются связанными между собой документами

С оздание Корпуса закончить при помощи команды Редактирование в окне

и Библиотеки КОМПАС 3D (стандартные изделиявставкавставить элементрезьбовое отверстие).

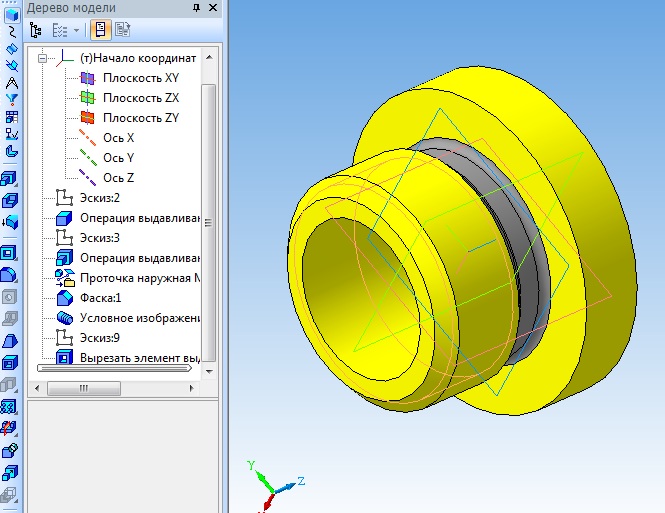

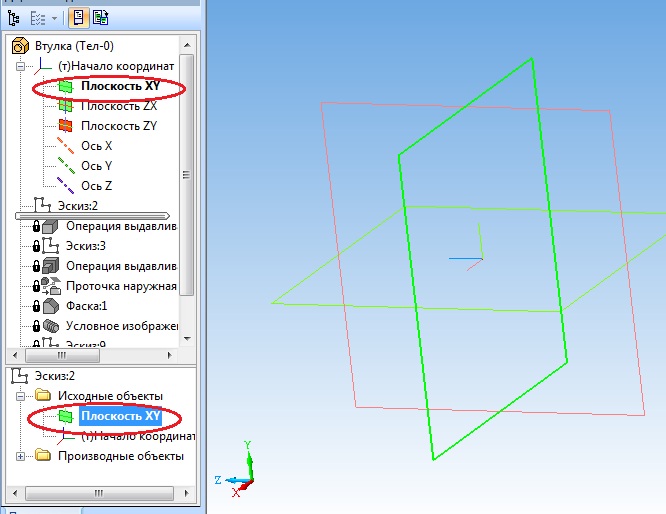

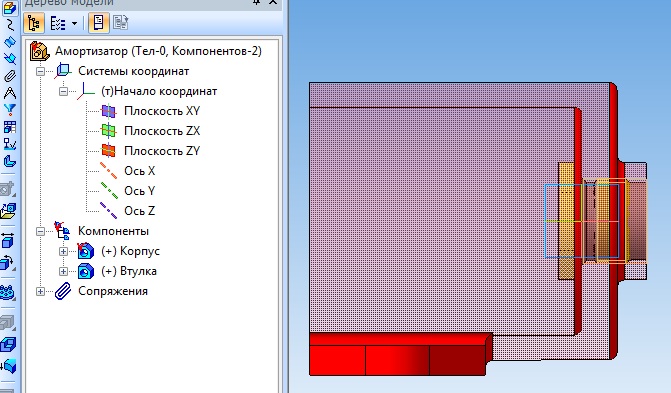

6 . Для создания следующей модели детали Втулка необходимо выбрать базовую плоскость и выполнить п.1,2,3,4 и сохранить деталь, присвоив ей обозначение 1409.432801.002.

Н овая плоскость имеет свою систему координат, в которой будет создаваться эскиз новой детали. Она может не совпадать с первоначальной ориентацией, заданной в сборке, но будет привязана к выбранной для создания данной детали базовой плоскости.

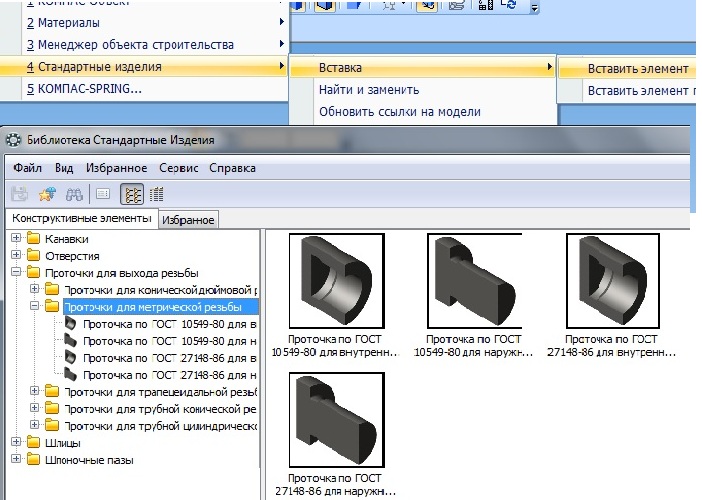

С оздав первоначальный эскиз, доработать его можно также в окне: вставка проточки для выхода метрической резьбы из библиотеки КОМПАС 3D, создание резьбы и фаски.

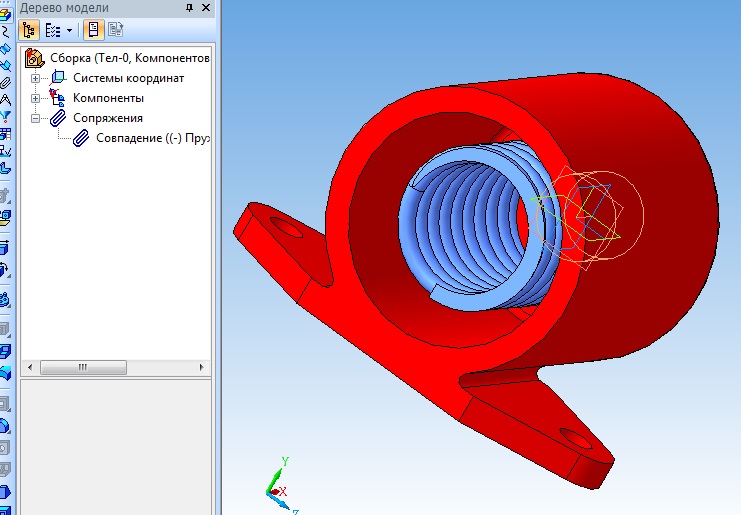

7.Создание детали Пружина

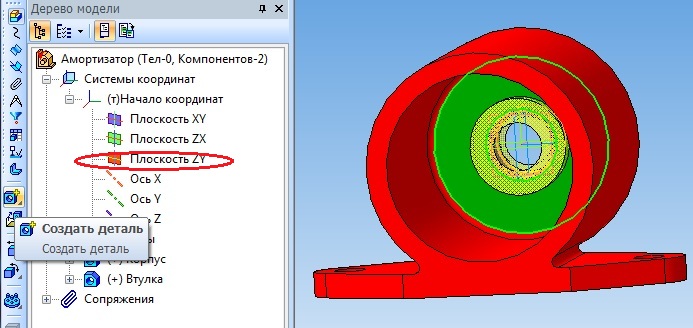

В ыделить плоскость (внутренняя поверхность корпуса)®Создать деталь. Выполнить п.1,3,4.

Ориентация XYZ ®Редактирование в окне ®Перейти в библиотеку.

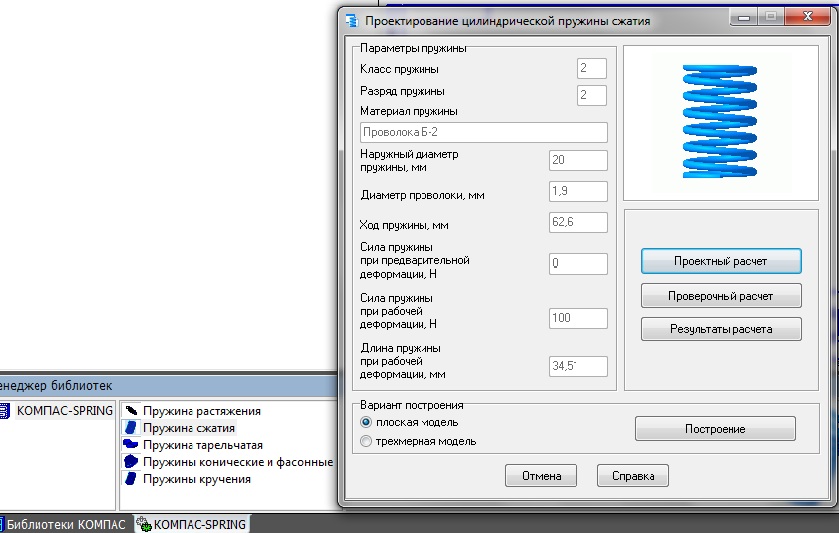

К омпонент "Пружина" создается при помощи Библиотеки КОМПАС-3D ® расчет и построение ® КОМПАС - SPRING, сохраняется отдельным файлом и в сборку вставляется командой "Добавить из файла".

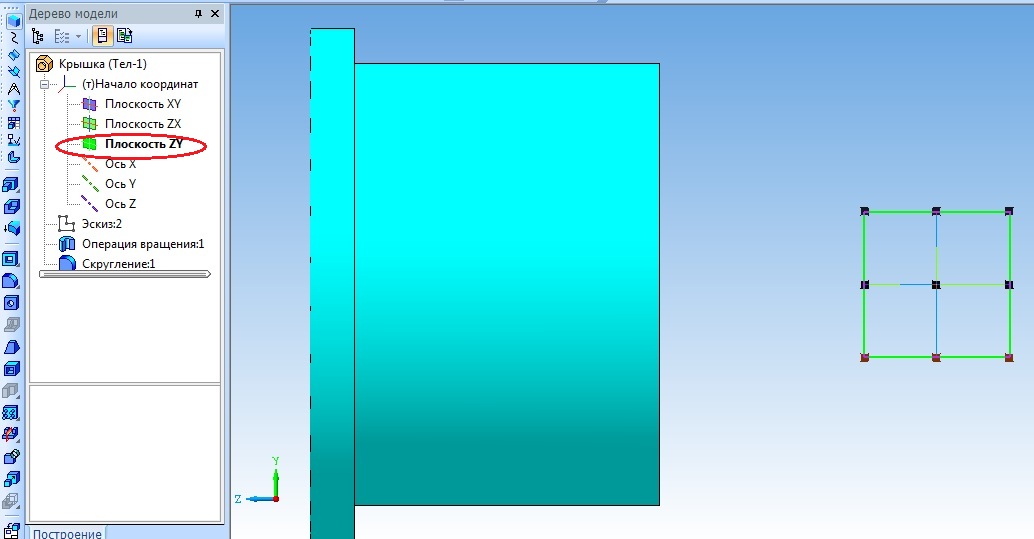

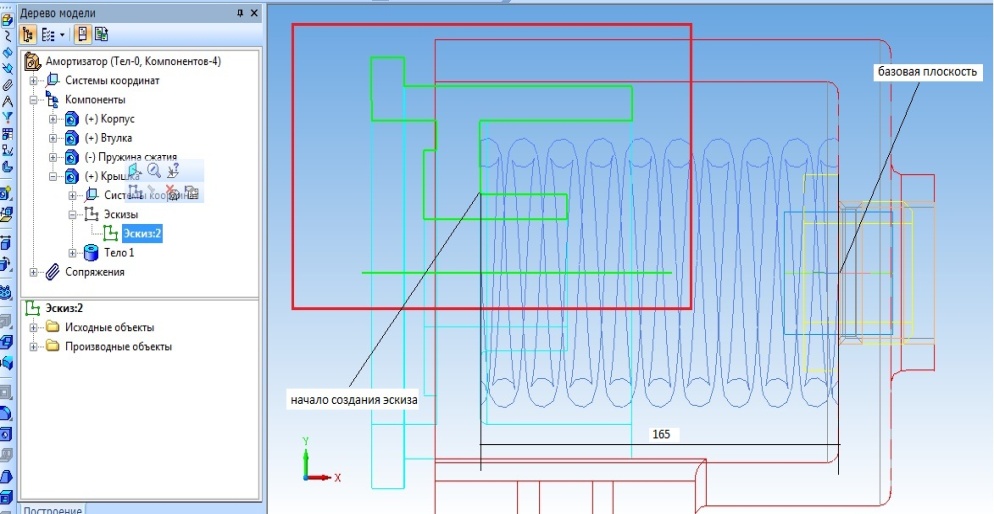

8 .Создание детали Крышка. Выбрать плоскость (внутренняя поверхность корпуса, которая является базовой). Перейти к созданию детали Крышка. Выбрать ориентацию XYZ ®плоскостьZY. Начало создания эскиза расположено на расстоянии 165мм от базовой плоскости ®редактировать в Окне.

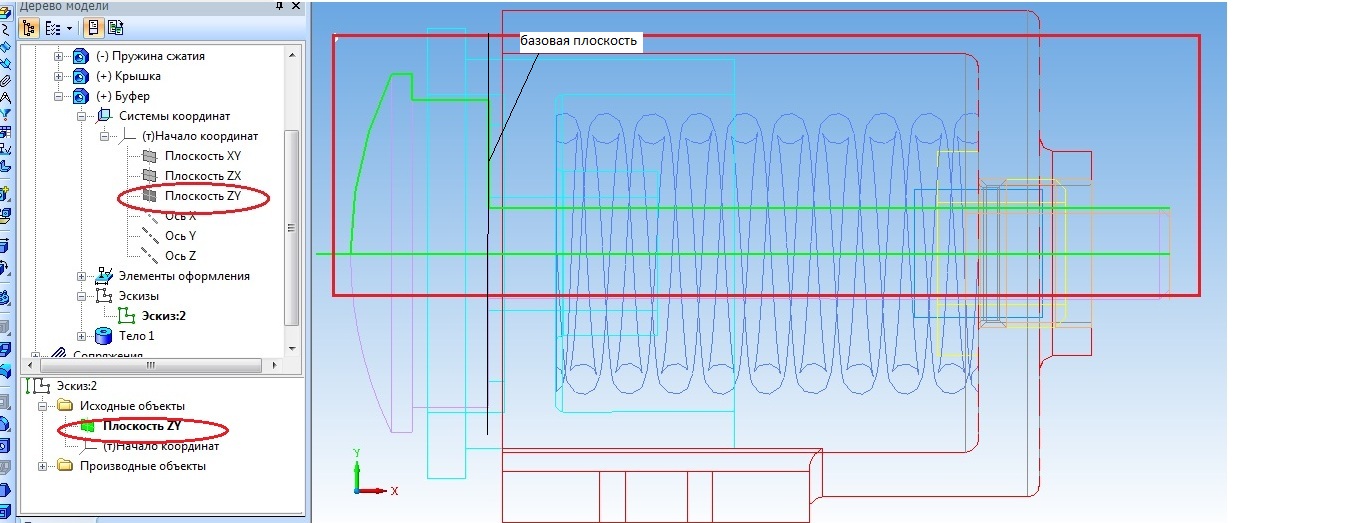

9.Создание детали Буфер. Выбрать плоскость сопряжения ®Создать деталь ®Выбрать ориентацию XYZ ® Перейти на плоскость ZY ® Редактировать в Окне ®Создать резьбу и фаску.

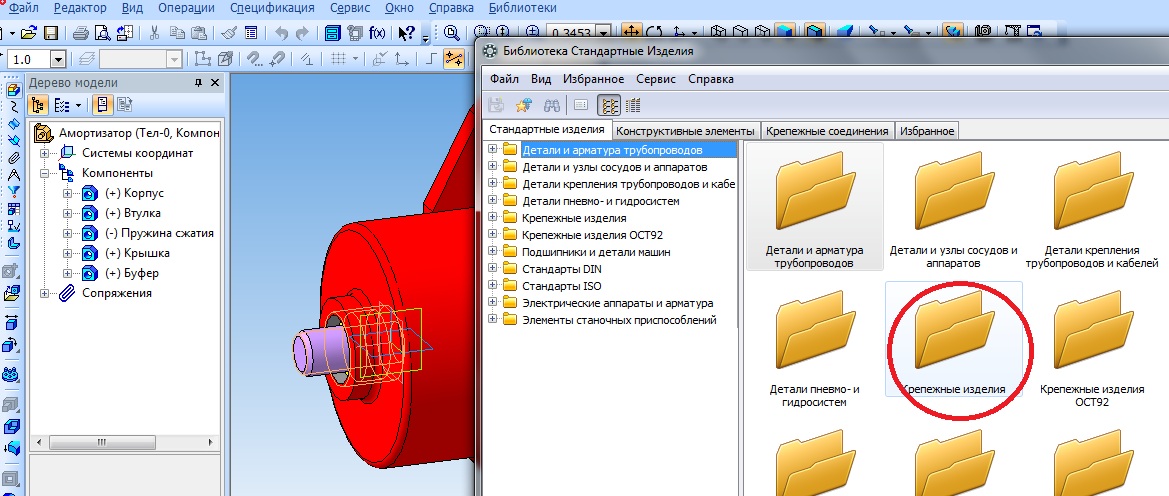

10. Вставка стандартных деталей ( Гайка и Шайба).

При выполнении операции вставки Стандартных изделий в сборку необходимо применить библиотеку КОМПАС - 3D: Главное меню  Библиотека  Стандартные изделия  Вставка

Состав изделия «Амортизатор»

11.Создание Ассоциативных видов

Создание ассоциативного вида выполняется на основе Сборки. Как было сказано выше документы Сборка и Ассоциативный вид (чертеж) являются связанными документами.

12. Создание Спецификации

Во время работы с комплектом связанных друг с другом документов (спецификацией, чертежами и моделями) вы будете получать сообщения об изменении документов. Это результат автоматической передачи данных между документами комплекта.

Открыть сборку – 3D «Амортизатор», если не открыта.

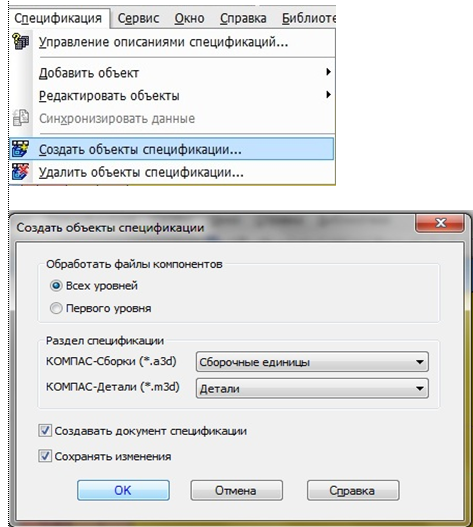

Выбрать Меню → Спецификация → Создать объекты спецификации

В окне Создать объекты спецификации нажать ОК

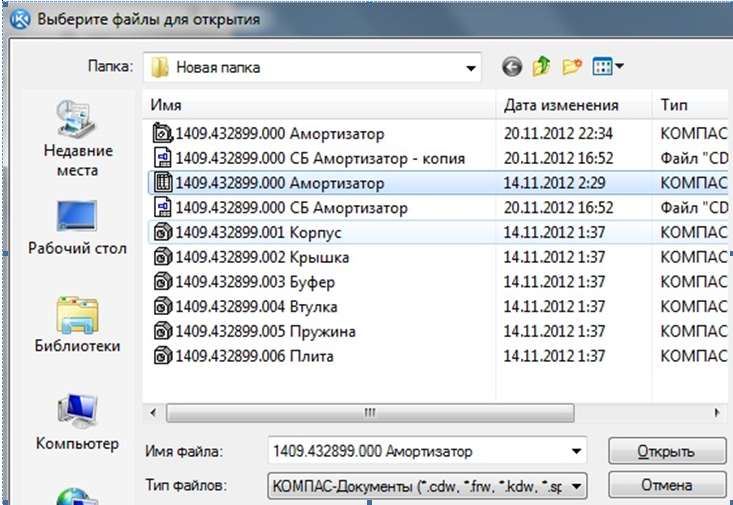

С пецификация создается автоматически. Созданные документы можно посмотреть открыв их в диалоговом окне.

Система открывает спецификацию через панель Вид в Нормальном режиме. Для наглядности можно переключить на Режим разметки страниц.
