5. Расчет основных параметров монтажного крана
Выбор кранов и других монтажных механизмов для монтажа зданий и сооружений должен производиться на основе технико-экономических расчетов с учетом количества, размера и веса монтируемых элементов, этажности или высоты, конфигурации и размеров возводимого здания.
Основными параметрами монтажных кранов являются:
Грузоподъемность (Qкр);
Высота подъема крюка (Hкр);
Вылет крюка крана (lкр);
Длина стрелы (Lстр).
Расчет параметров стреловых кранов ведется в следующей последовательности:
1. Требуемая грузоподъемность:
Qтр=Qmaxконстр+Qстроповки, где
Qmaxконстр – масса наиболее тяжелого элемента, т;
Qстроповки – масса строповки, т.

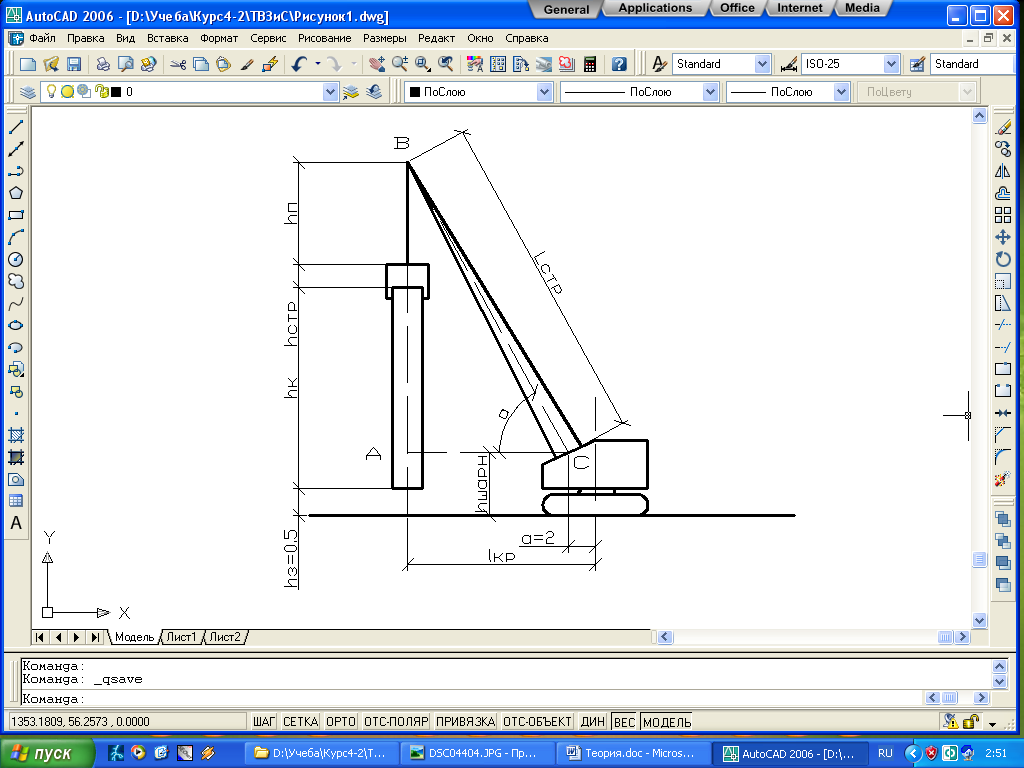

2. Необходимая минимальная высота подъема крюка крана:
Hкр=ho+hз+hк+hстр, где
ho – превышение опоры монтируемого элемента над уровнем стоянки монтажного крана, м;
hз – запас по высоте, требуемый для заводки конструкции к месту установки или через ранее смонтированные конструкции (не менее 0,5 м), м;
hк – высота элемента в монтажном положении, м;
hстр – высота строповки в рабочем положении от верха монтируемого элемента до низа крюка, м.
3.Минимальный вылет крюка крана при требуемой высоте подъема:
lкр=6м.
4.Требуемая длина стрелы:

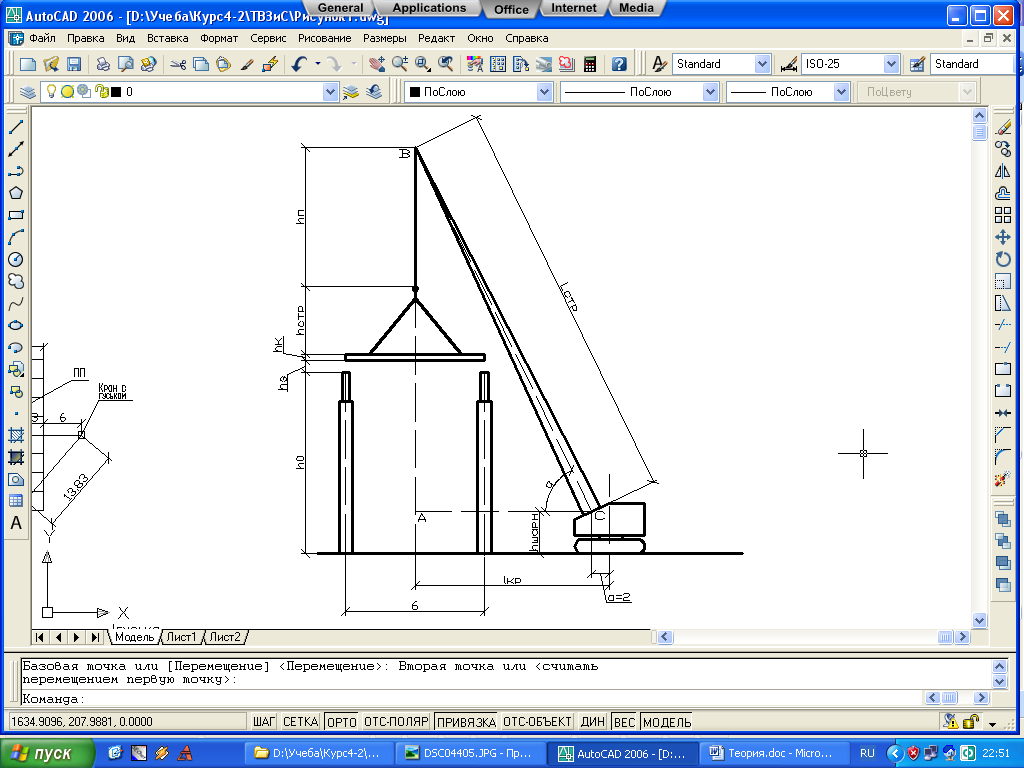

Lстр
=
где
hп
– высота полиспаста в стянутом состоянии,
м (hп=1,5
- 2,5 м);
hш – высота шарнира пяты стрелы от уровня стоянки крана, м (hш=1,5 – 1,8 м);
а – расстояние от оси вращения крана до оси шарнира пяты стрелы, м (а=2,0 м).
Для крана с гуськом:
,
где
lг – длина гуська крана, м;
lг ≥1/2 шага колонн;
lгкр – вылет крюка крана с гуськом, м;
lгкр= lкр+ lг
Таблица 4.
|
Кран с гуськом |
1.Расчёт параметров для самой тяжёлой конструкции – колонны КДII-23 (14,8т)
1.Qтр=Qmaxк+Qстр=14,8+0,285=15,085т. 2.Нкртр=H0+hз+hк+hcтр= =0+0,5+17,55+1,7=19,75 м. 3. lкр=lкрmin=6м 4. Lстр=ВС ВС
= АС= lmin –а=6-2=4м АВ=Нкртр+hп-hш=19,75+1,5-1,2=20,05м Lстр
= 2.Для самой высоко расположенной и удалённой конструкции (плита покрытия (6х3))

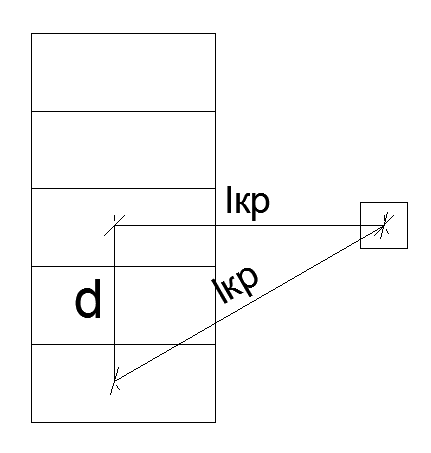

1) Qтр=Qmaxк +Qстр=2,7+0,0899=2,79т. 2) Нкртр=H0+hз+hк+hcтр= (17,55-1,35+1,64)+0,5+0,35+3,7=22,39м. Н0=Hкол-Нзад+hб 3) lсркр=6+6/2=9м е=1/2ш.пр.-1/2ш.пп=18/2-3/2=7,5м
lкр= 4) Из тр-ка АВС: АС= lкр –а=9-2=7 м АВ= Нкртр+hп-hш=22,39+1,5-1,2=22,69 м Lстр=ВС= |
1.При расчёте параметров крана с гуськом для самой тяжёлой конструкции (колонны КДII-23) необходимо учесть, что её подъём будет осуществляться на основной стреле, а значит значения показателей будут аналогичны показателям расчёта для крана без гуська. 1. Qтр =15,085т. 2.Нкртр=19,75м. 3. lкрmin=6м 4. Lстр=20,45 м. 2. Расчёт параметров для самой высоко расположенной и удалённой конструкции (плита покрытия). Требуемая грузоподъёмность и высота подъёма крюка аналогичны параметрам крана без гуська.
1.Qтр=2,79т. 2.Нкртр=22,39 м. 3. lкрг= 4.Lстр=ВС= |
