Определение расчетной высоты строповки и диаметра каната
Сечения тросов в стропах должны проверены на прочность. Усилие в одной ветви стропа определяется по формуле:
S=Q/(n∙cosα), где
Q – масса поднимаемого груза;
n – количество рабочих ветвей стропа;
α – угол отклонения ветви стропа от вертикали.
Сечение троса стропа подбирается по формуле:
P≥ S∙k, где
P – паспортное (разрывное) усилие данного троса;
k
– коэффициент запаса прочности для
стропа (для строп с крюками, с серьгами
на конце k=8;
для строп, захватывающих конструкции
путем обматывания и завязывания узлов,
k=10).
1. Колонны
1) Колонны крайние, КДII-23
α=00; lстр= 1,7;
Sв = 14,8 т /(2∙cos00) = 7,4 т
P≥ Sв∙k = 7,4 т∙10 = 74 т = 740 000 Н
Принимаем стальной канат двойной свивки типа ЛК-РО конструкции 6х36 (1+7+7/7+14)+1 о.с., d=33 мм по ГОСТ 7668.
2) Колонны фахверка, КФ
α=00; lстр= 1,25;
Sв = 3,9 т /(2∙cos00) = 1,95 т
P≥ Sв∙k = 1,95 т ∙10 = 19,5 т = 195 000 Н
Принимаем стальной канат двойной свивки типа ЛК-РО конструкции 6х36 (1+7+7/7+14)+1 о.с., d=16,5мм по ГОСТ 7668.
2 . Подкрановые балки, БТ6

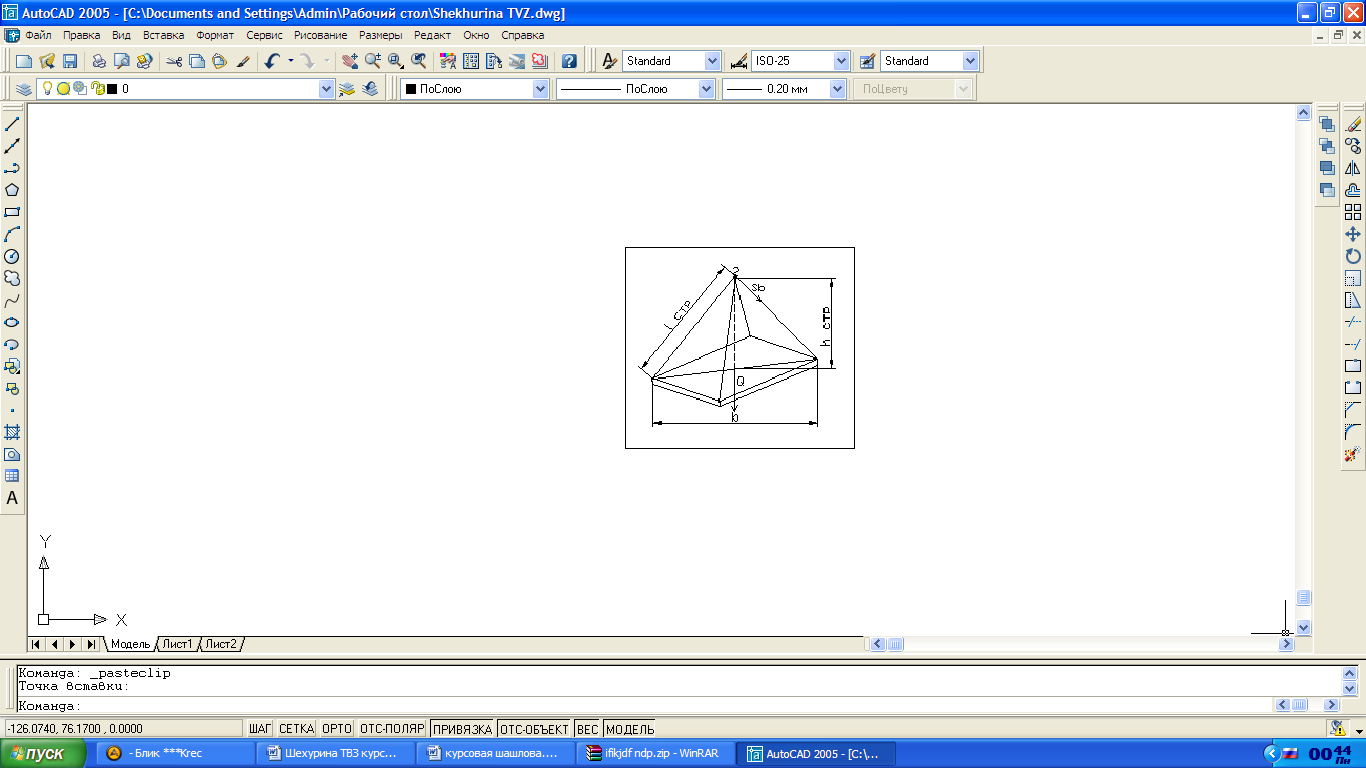

Задаемся углом α=450
lстр = b/Sinα = 1,5м/Sin450 = 2,11 м
Принимаем длину стропа l=2,5 м
hстр
=
=
2
м
Уточняем α:
Sinα = b/∙lстр = 1,5/2,5 = 0,6 α = 370
Sв = 1,2 т /(2∙cos370) = 0,75 т
P≥ Sв∙k = 0,75 т ∙10 = 7,5 т = 75 000 Н
Принимаем стальной канат двойной свивки типа ТК конструкции 6х37 (1+6+12+18)+1 о.с., d=11,5мм по ГОСТ 3071.

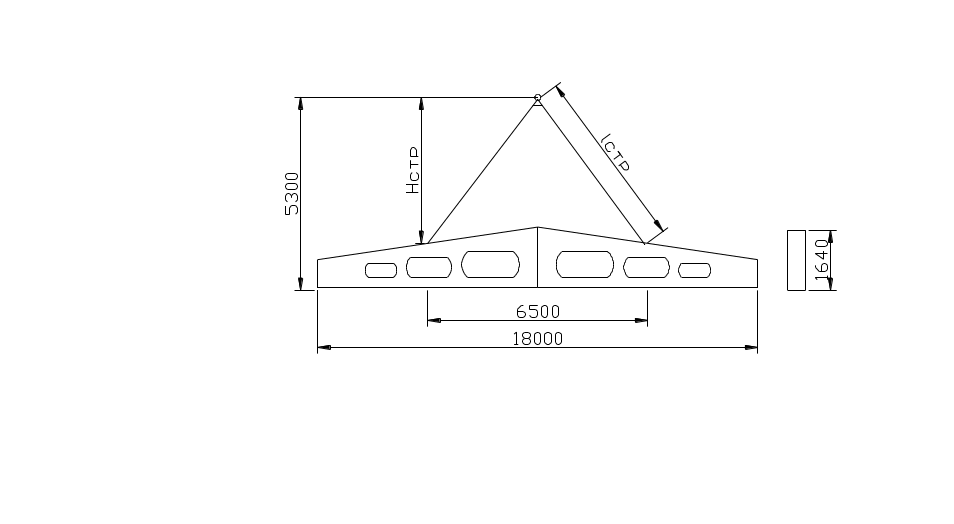

Балки покрытия 18 м
Задаемся углом α=450
l
стр=b/Sinα=3,25/Sin450=4,58
Принимаем длину стропа l=5м
hстр = = 3,8 м
Уточняем α:
Sinα=b/∙lстр= 3,25/ 5=0,65
α=410
Sв=8,5/(2∙cos410)=5,67т
P≥ Sв∙k=5,67∙8=56,7т = 453 600 Н
П
ринимаем
стальной канат двойной свивки типа ЛК-Р
конструкции 6х19 (1+6+6/6)+1о.с., d=25,5
мм по ГОСТ 2688.
Плита покрытия 3х6
Задаемся углом α=450
=
4,72
м
Принимаем длину стропа l=5м
hстр=
=3,7м
Уточняем
α:
= 0,67
α=420
Sв=2,7 т / (4∙cos420) = 0,91 т
P≥ Sв∙k = 0,91т ∙8=7,28 т = 72 800 Н
Принимаем стальной канат двойной свивки типа ТК конструкции 6х37 (1+6+12+18)+1о.с., d=11,5мм по ГОСТ 3071
С теновая панель 1,8х6
Задаемся
углом α=450
=
2,54
м
Принимаем длину стропа l=3,15м
hстр==2,59 м
Уточняем
α:
= 0,57
α=34,850
Sв=2,7т/(2∙cos350)=1,65т
P≥ Sв∙k=1,65 т ∙8=13,2т=132000Н
Принимаем стальной канат двойной свивки типа ЛК-РО конструкции 6х36 (1+7+7/7+14)+7х7(1+6), d=13мм по ГОСТ 7669-80.
Так как приколонники, стеновые панели, оконные блоки поднимаются одним стропом двухветвевым, то параметры троса для всех конструкций принимаем по панелям стеновым 1,8х6. Принимаем стальной канат двойной свивки типа ЛК-РО конструкции 6х36 (1+7+7/7+14)+7х7(1+6), d=13мм по ГОСТ 7669-80.
4. Выбор и обоснование методов монтажа строительных конструкций.
Основным принципом рациональной организации монтажного процесса является поточность, создаваемая за счет расчленения комплексного монтажного процесса на составляющие, выполняемые отдельными монтажными звеньями – создание заранее установленного ритма, при котором за определенный отрезок времени выполняются одинаковые объемы работ при постоянном составе звена и комплекса механизмов, совмещение различных монтажных работ во времени.
В зависимости от последовательности установки конструктивных элементов применяется комбинированный (смешанный) метод монтажа. Он сочетает в себе элементы дифференцированного и комплексного методов монтажа: колонны, подкрановые балки монтируют дифференцированным методом, т.е. отдельными потоками, а балки покрытия и плиты покрытия, стеновые панели и оконные блоки– комплексным методом, т.е. в едином потоке. Монтаж конструкций ведется с их предварительной раскладкой в зоне действия монтажного крана.
В зависимости от направления развития монтажного процесса применяется продольный метод, когда конструкции последовательно монтируют вдоль пролета.
Монтаж
включает в себя строповку, подъем в
проектное положение, установку конструкции
на опоры, временное крепление и выверку
положения, закрепление конструкции в
проектное положение.
Первым монтажным потоком устанавливают колонны в фундаменты стаканного типа. Во время установки колонн выверяется совпадение их осей с осями здания по рискам, нанесенным на фундаменты и грани колонн. Вертикальность колонн проверяется теодолитом по рискам, нанесенным на оси каждой колонны у основания и вверху. Для временного закрепления колонн в стаканах фундаментов до их замоноличивания бетоном применяют клинья. Целесообразно применять железобетонные клинья, которые после замоноличивания остаются в бетоне стыка. При монтаже колонн высотой более 12 м (в нашем случае – 17,55 м) для дополнительного временного закрепления колонны в плоскости продольных осей здания ее закрепляют двумя расчалками.
Вторым монтажным потоком устанавливают подкрановые балки. Их монтируют отдельным потоком. Монтаж проводят после того, как бетон в стыке между колонной и стенками стакана фундамента наберет не менее 70% проектной прочности. Выверку балок производят по осевым рискам, закрепление – при помощи анкерных болтов, после окончательной выверки крепежные элементы балок привариваются к закладным деталям колонн.
Третьим потоком монтируют балки и плиты покрытия комплексным методом. Балки устанавливают в проектное положение с совмещением рисок на их торцах с рисками на опорных поверхностях нижележащих конструкций. После подъема, установки и выверки первую балку раскрепляют расчалками. Устойчивость последующих балок обеспечивают с помощью инвентарных распорок, закрепленных к ранее смонтированной балке. При монтаже плит покрытия ее закладные детали привариваются к закладным деталям верхнего пояса балки. Первая плита покрытия, установленная на стропильную балку, приваривается в четырех опорных узлах. Закладные детали каждой последующей плиты не менее чем в трех узлах опирания должны быть приварены к закладным деталям верхнего пояса балки (четвертый угол плиты оказывается недоступен для сварки).
Монтаж ограждающих конструкций осуществляют отдельным монтажным потоком после окончания монтажа несущего каркаса здания в целом. Стеновые панели и оконные блоки в каждой ячейке между двумя колоннами монтируют сразу на всю высоту здания.
