Опис вимірювальної схеми і приладів

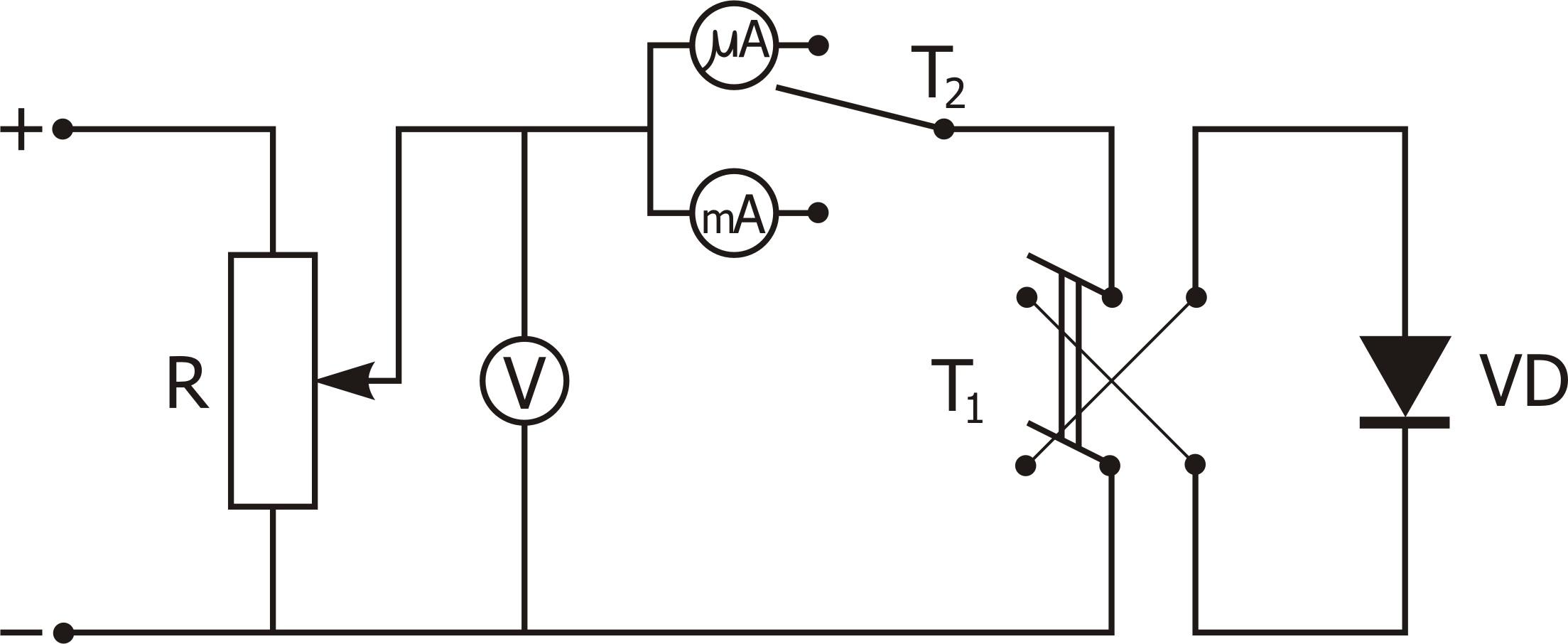

Напруга на селеновий напівпровідниковий діод подається з дільника напруги R і вимірюється вольтметром V (рис. 36.6). Струм крізь селеновий стовпчик вимірюється міліамперметром у прямому напрямку і мікроамперметром – у зворотному.

Рис. 36.6

Для визначення напрямку струму крізь напівпровідниковий діод у схему вмикається тумблер Т₁ , а для вимірювання величини струму в прямому і зворотному напрямках – тумблер Т₂ , що вмикає відповідно міліамперметр mA або мікроамперметр мкA. Напруга на дільник подається від джерела постійної напруги.

Прилади і приладдя

Напівпровідниковий діод (селеновий стовпчик), джерело постійної напруги, дільник напруги, потенціометр, міліамперметр, мікроамперметр, тумблери, джерело змінної і постійної напруги , вольтметр, осцилограф.

Порядок виконання роботи

1. Визначити ціну поділки приладів і включити установку.

2. Змінюючи напругу U_пр , зняти залежність прямого струму I_пр від напруги U_пр . Дані внести в таблицю.

3. Змінивши полярність прикладеної напруги, зняти залежність зворотного струму I_зв від напруги U_зв аналогічно п. 2. Дані внести в таблицю.

4. Повторити дії, зазначені в п. 2 і 3, три рази. Визначити середню силу струму при кожному значенні напруги.

5. Побудувати графік залежності середніх сил струмів I_пр і I_зв від напруг U_пр і U_зв. Значення сили струму в прямому напрямку відкладати в mА зі знаком “+”, у зворотному – у мкА зі знаком “-“

6. Побудувати залежність опору напівпровідникового діоду R від прикладеної напруги U, використовуючи формулу (2).

7. Побудувати залежність коефіцієнта випрямлення К від абсолютної напруги, прикладеної до діода , використовуючи формулу (1).

8. Зняти осцилограми струму для різних схем випрямлення, які визначає викладач.

U, В	Iпр, mA			<Iпр>	Iзвор., мкА			<Iзвор>	K	Rп	Rзв
	1	2	3		1	2	3

Контрольні запитання

1. Що таке напівпровідник?

2. Що таке «дірочна» і електронна провідність?

3. Чим напівпровідник відрізняється від діелектриків і металів з точки зору квантової теорії?

4. Пояснити вольт-амперну характеристику напівпровідникового діода.

5. Як відбувається випрямлення змінного струму?

6. Пояснити графіки залежностей К(U) і R(U).
