Технологический процесс.

Ремонт автопоездов и большегрузных автомобилей осуществляется по системе планово-предупредительного ремонта агрегатным методом, при котором узлы автомобиля, требующие ремонта, заменяются готовыми, отремонтированными заранее.

Таблица 1- Оснащение помещения технологического оборудования

Номер помещения

Наименование и марка

Кол-во

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Стенд для испытания топливных насосов дизельных двигателей МД-800М

Установка для проверки и регулировки карбюраторов

К-262

Стенд шиномонтажный Ш-515

Подъемник для вывешивания колесП-147

Подъемник-комплект передвижных стоек П-252

Стенд контрольно-исполнительный Э-240

Шкаф для зарядки аккумуляторов 9471

Сварочный трансформатор ТДМ-401У2

Подъемник канавный НЭ69/72

Стенд для диагностики тормозных качеств ТС-3М

Стенд для диагностики ходовых качеств СХК-3М

Конвейер штанговый П-539Б

Установка для мойки автобусов М-123

Установка для мойки низа автомобилей М-136

Установка шланговой мойки М-125

Станок токарно-винторезный 16Б16П

Станок вертикально-сверлильный 2Г-125

Компрессор С-416

Кран подвесной грузоподъемностью 2т.

Приемный резервуар

Резервуар чистой воды

1

1

1

1

4

1

1

1

1

1

1

3

2

2

2

1

1

3

1

1

1

По технологической взаимосвязи здание вспомогательное, отопляемое, степень огнестойкости II, по количеству этажей здание смешанной этажности, имеется подъемно-транспортное оборудование-кран подвесной грузоподъемностью 2т., по профилю покрытия скатная крыша, по системе освещения здание смешанного освещения, по условиям воздуха обмена здание имеет естественную вентиляцию, по степени капитальности класс II.

2.2 Объемно-планировочные решения.

Конфигурация здания: квадрат, основные размеры по осям А-П: 72м., 1-15: 72м.

Здание каркасное, с поперечным расположением ригелей

Продольный шаг – 6м.

12 пролетов, ширина 6м.

По осям 1-13 здание одноэтажное, высота этажа 5,5м., по осям 13-15 здание двухэтажное высота этажей 3м.

Крановое оборудование: кран подвесной грузоподъемностью 2т.

Расположение выходов по осям Л-Н, 14-15, ворота: А-В, Г-Ж, М-Н, выходы: 3-4, Е-Ж, Д-Е, Г-Д, Б-В

Технико-экономические показатели:

-рабочая площадь - 2775,1м2

-складская площадь - 458м2

-административная и бытовая площадь - 164,9 м2

-общая площадь - 3398 м2

-строительный объем - 37324,8 м2

2.3 Теплотехнический расчет ограждающих конструкций.

Конструкцию наружной стены рассчитываем из условия энергоснабжения. Определяем градуса-сутки отопительного периода для Рязани по формуле:

Dt=(tint+tht)·Zht

(1)

где – расчетная температура наружного воздуха, , применяется в зависимости от назначения здания;

– средняя температура наружного воздуха, единицы измерения

- продолжительность относительного периода со средней суточной температурой 8

Dd= (20-3,9) 219= 5234,1 С0·сутки

(2)

В зависимости от величины градус суток относительно периода и назначения здания определяем нормируемое значение теплопередачи ограждающих конструкций Rreg .

1) для стен

2) для покрытия

Rreg=a·Dt+b

(3)

где a, b-коэффициенты, значение которых следует принимать по данным СНиП 2.01-82.

Для стен коэффициент а = 0,00035;

b = 1,4.

Для покрытий коэффициент a = 0,0005;

b =2,2.

Для стен Rreg = 0,00035 6840+1,4=3,23

Для покрытий Rreg =0,0005 6840+2,2=4,8

Расчет стен

Принимаем конструкцию стен многослойную, подберем утеплитель из условий:

Rreg Ro

280мм.

где -сопротивление теплопередачи, определяемое по формуле:

(4)

где - коэффициент теплопередачи (для зимних условий) наружной поверхности ограждающих конструкций, принимается равной 23

- коэффициент теплопередачи внутренней поверхности ограждающих конструкций принимается равной 8,7

- термическое сопротивление ограждающих конструкций с последовательным расположением однородными слоями.

Термическое сопротивление ограждающих конструкций определяется по формуле:

(5)

где - термическое сопротивление отдельных слоев.

Термическое сопротивление определяется по формуле :

;

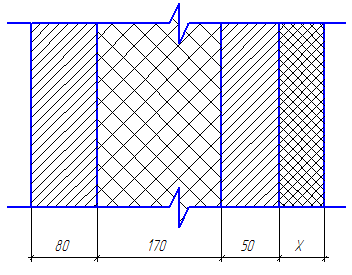

Принимаем конструкцию стен

1 – защитный слой бетона

2 – утеплитель

3 – дополнительный утеплитель

R0=1/αext+R1+R2+R3+R4+1/αint

R0=1/αext11+ δ22+ δ33+ δ44+1/αint

3,23-1/23-0,08/0,11-0,17/0,41-0,05/0,11-1/8,7=x/0,41

x/0,41=1,5

x=0,06

Принимаем в качестве утеплителя пемзобетон.

Теплотехнический расчет покрытия.

Утеплитель для конструкции покрытия принимаем на основе технико экономического сравнения варианта.

Конструкция кровли

- 4 слоя рубероида

- цементно-песчаный раствор

- утеплитель:

1) пенобетон =400 кг/м2

2) минеральная плита повышенной жесткости =200 кг/м2

- один слой рубероида

- железобетонная панель

Расчет толщины утеплителя ведем по тем же формулам что и расчет стены:

(6)

Толщина швов:

- = 4 3=12мм.= 0,012м.

- = 10мм.= 0,01м.

- = 3мм.= 0,03м.

- = 0,22мм.= 0,22м.

Расчётный коэффициент теплопроводности слоя:

- = =0,17

- =0,76

- =1,92

Первый вариант.

Принимаем коэффициент теплопроводности равным =0,14

(7)

Второй вариант.

Принимаем коэффициент теплопроводности =0,07

Наименование утеплителя

Объем утеплителя

Вес слоя утеплителя

Пенобетон

=400 кг/м2

0,6 м.

144 кг.

Минеральная плита повышенной жесткости

=200 кг/м2

0,3 м.

36 кг.

На основании сравнения вариантов принимаем в качестве утеплителя плиты минерал ватные повышенной жесткости.
