Руководство по работе с BPWIN Model Manager |
|
|
|
|
КИЕВ 2011 |
Возможности bpwin Model Manager.
Обеспечение групповой работы с AllFusion ERwin Data Modeler и AllFusion Process Modeler; · Поддержка совместного использования модели коллективом разработчиков; · Повышение уровня связности и степени повторного использования элементов модели; · Обеспечение соответствия стандартам моделирования организации; · Обеспечение разработчиков моделей средствами для определения воздействия изменений, вносимых в модель, и селективного отката к предыдущей версии (NB - Rem); · Улучшение процесса моделирования за счет введения подмоделей, контроля версий и синхронизации проектирования; · Предоставление менеджерам возможности анализа совместной работы сотрудников с дальнейшим предоставлением различных уровней полномочий.
Среда разработки в bpWin

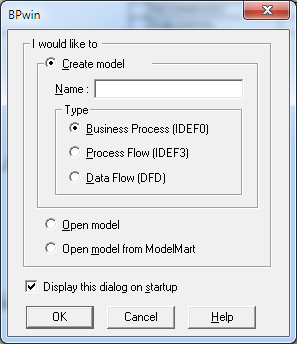

Основные элементы интерфейса BPWin - это рабочее пространство (workspace), меню и палитра инструментов (Menu and Toolbars) и навигатор модели (Model Explorer). Настройка интерфейса происходит из меню по команде View. Там же, или клавишей F12, можно перерисовать диаграмму, если возникают визуальные артефакты - остатки удаленных стрелок, перемещенных работ и т.п. При запуске BPWin или создании новой модели появляется диалог, где необходимо выбрать способ открытия модели (новая модель, из файла или из ModelMart) и стандарт моделирования - IDEF0, IDEF3 или DFD. Обычно моделирование начинается с модели IDEF0, от которого потом можно перейти путем декомпозиции к моделированию в стандарте DFD или IDEF3.
Свойства новой модели bpWin.
Создание модели в стандарте IDEF0 начинается с диалога создания модели, в котором задаётся имя модели и выбирается тип модели.
После создания модели командой File|New… появляется окно "Properties for new models" (модель с несколькими закладками, где нужно указать следующие свойства на соответствующих вкладках):
Вкладка General - автор.

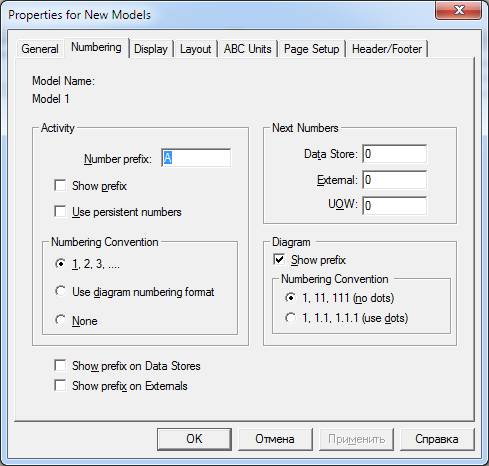

Numbering - если отметить галочку Use persistent numbers, то номера будут присвоены вновь рисуемым диаграммам раз и навсегда. Если галочку не ставить, то нумерация будет зависеть от положения объекта на диаграмме - чем левее, тем меньше номер. Удобнее использовать в работе последний вариант, а для готовой модели поставить "Use persistent numbers", чтобы исключить случайное изменение диаграммы.

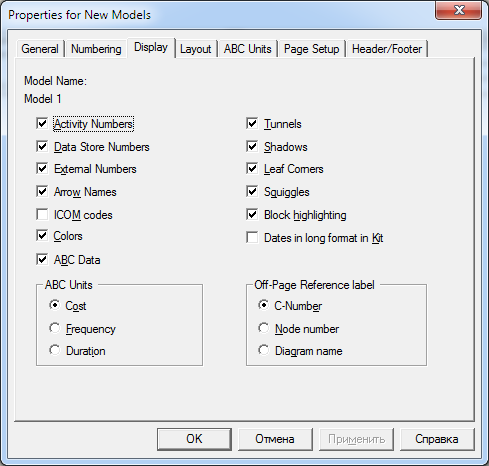

Display - вкладка имеет следующие важные опции: a. ICOM codes - обозначение, чем является стрелка; b. Colors - если необходима цветная диаграмма; c. ABC Data - если предполагается проводить ABC-анализ по стоимости, частоте или продолжительности работ; d. Tunnels - будет ли показываться туннелирование стрелок. Туннелирование - это обозначение круглыми скобками стрелки, входящей или выходящей из данной диаграммы, которая не должна показываться на родительской диаграмме, например, из соображений экономии места. При туннелировании надо не забывать о том, что такие стрелки должны быть в какой-нибудь еще диаграмме в той же или другой модели. e. Shadows - показывает "тень" под работами. f. Squiggles - если будет необходимо обозначать с помощью выносок, к какой стрелке относится та или иная подпись. g. Off page reference label. Вместо туннелирования стрелку можно напрямую вывести на любую диаграмму в той же модели, при этом будет автоматически выполнено условие целостности связей. Off page reference label определяет, как будет обозначена такая стрелка - уникальным номером (C-number) диаграммы-цели, ее номером узла модели (Node-number) или именем диаграммы.

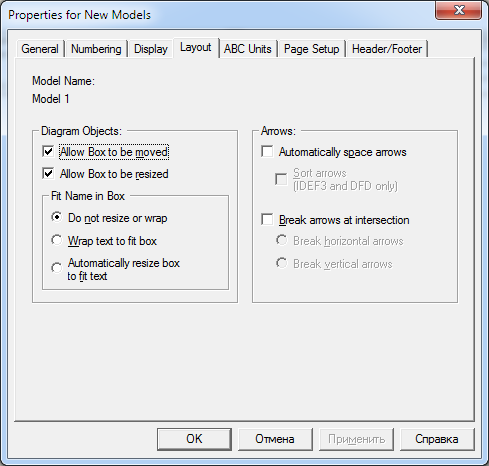

Layout: a. Allow box to be moved/Allow box to be resized - эти галочки полезно снять, когда модель готова; b. Fit name in Box - удобнее всего отметить Wrap text to fix Box - автоматически подгонять размещение текста под размер диаграммы. c. Automatically space arrows - автоматическое распределение стрелок. BPWin делает это не очень хорошо. Лучше располагать стрелки на диаграмме вручную. Break arrows on intersection - если стрелок очень много, то лучше отметить эту галочку.

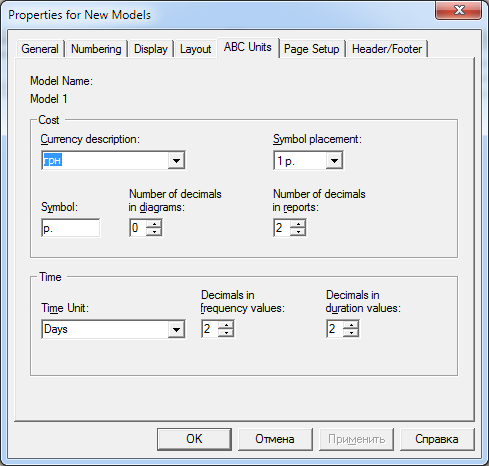

ABC Units - определяет валюту, принятую в модели, и формат записи чисел, обозначающих стоимость. "Валютой" может быть и частота, и продолжительность, и любая другая подходящая характеристика модели.
Page Setup: a. важный набор переключателей - Sheet Size (на какой размер бумаги рассчитаны диаграммы); b. Header и Footer - убрав эти галочки, можно, при необходимости, убрать заголовки сверху и снизу диаграммы; ·
Header/Footer - эту вкладку можно оставить без изменений. Все перечисленные свойства могут быть изменены в уже созданной модели. После создания модели полезно записать ее в файл.
