1.1.2. Основные параметры точечных сварных соединений
Точечное сварное соединение (рис. 1.2), поскольку сварку в подавляющем числе случаев осуществляют электродами с цилиндрической рабочей частью, обычно считают осесимметричным. Такое соединение (сварную точку) принято характеризовать геометрическими параметрами в плоскости оси электродов, которые называют «конструктивными элементами соединения». Кроме того, геометрическими параметрами характеризуют также и рабочие части электродов.
Основными геометрическими параметрами, наиболее часто используемыми и в большинстве случаев регламентируемыми, являются параметры, которые описывают ядро расплавленного металла (диаметр и высота ядра, проплавление деталей), остаточные деформации деталей (глубина вмятин от электродов), а также рабочие поверхности электродов (диаметр плоской и радиус сферической).
Ядро расплавленного металла в большинстве случаев характеризуют его размерами: диаметром dЯ в плоскости контакта деталь-деталь (свариваемого контакта), а также его высотой hЯ или проплавлением деталей А1 и А3.. Последние определяют отдельно для каждой детали как отношение к толщине деталей s1 и s2 расстояний h1 и h2 от плоскости свариваемого контакта до границы зоны расплавленного металла и выражают обычно в процентах:
%,
%. (1.1)

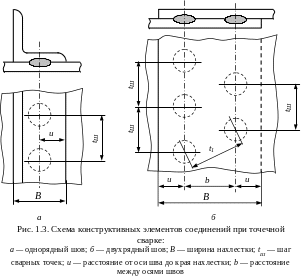

При точечной сварке деталей одноточечные соединения применяют относительно редко. В подавляющем числе случаев точечной сварки осуществляют многоточечные соединения деталей (рис. 1.3). Последние выполняют в виде одного (рис. 1.3, а) или нескольких (рис. 1.3, б) рядов сварных точек, расположенных вдоль нахлестки деталей.
К основным конструктивным элементам, характеризующим многоточечные соединения, относят: ширину нахлестки В, расстояние (шаг) между точками tШ в ряду (в шве), расстояниями между осями швов b, а также расстоянием u между крайними осями швов и кромками листов.
Перечисленные выше конструктивные элементы сварных соединений существенно влияют как на процесс их формирования при КТС, так и на показатели качества готовых сварных соединений. Поэтому их допускаемые значения в подавляющем большинстве случаев регламентируются, например, в ГОСТах, ОСТах, отраслевых технологических рекомендациях, стандартах предприятий.
Р
азмеры
ядра (его диаметр dЯ и
высота hЯ,
а также проплавление деталей А1
и А2) наиболее значимо
влияют на свойства точечного соединения,
в первую очередь, на прочностные. Поэтому
получение оптимальных значений этих
параметров, которые должны находиться
в пределах между минимальными и
максимальными допускаемыми их значениями,
и является основной задачей технологии
точечной сварки.
Минимально допускаемые значения диаметра ядра зависят от толщины s свариваемых деталей и приближенно определяются по одной из следующих зависимостей:
или
.
(1.2)
Они регламентированы ГОСТ 15878 – 79 (табл. 1.1). Эти табличные значения диаметров ядра выработаны многолетней практикой КТС.
В
еличина
проплавления деталей А1
и А2 в большинстве
случаев должна находиться в пределах
20…80 % от толщины деталей. На титановых
сплавах верхний предел увеличивают до
95 %, а на магниевых — уменьшают до 70 %.
Минимально допускаемое расстояние между осями швов b устанавливают из условия отсутствия влияния шунтирования тока на процесс КТС. Его выбирают таким, чтобы расстояние до соседних точек в любом направлении, например t1, было не меньше минимально допускаемого шага между точками tШ.
Минимальную ширину нахлестки В, а также минимальное расстояние от центра точки или оси шва до края нахлестки u устанавливают по условию отсутствия объемных пластических деформаций металла на краю нахлестки. Причем минимальные значения и должны быть не менее 0,5В.
Глубина вмятин от электродов с1 и с2 не должна превышать 20 % от толщины деталей, поскольку они ухудшают внешний вид соединений и обычно уменьшают их прочность. Только при сварке деталей неравных толщин или в труднодоступных местах её допускают увеличивать до 30 %.
Широкое применение в современном машиностроении точечных сварных соединений вместо клепаных обусловлено не только преимуществами их технико-экономических показателей, но и конкурентной способностью эксплуатационных свойств. Прежде всего, это относится к их прочности, которую в основном определяют размеры ядра расплавленного металла в совокупности с другими конструктивными элементами сварных соединений, причем в первую очередь — к прочности динамической. Именно поэтому соответствие полученных при КТС размеров ядра заданным оптимальным значениям, в первую очередь его диаметра и проплавления деталей, является одним из основных критериев качества и надежности соединений деталей, выполненных контактной точечной сваркой.
Таблица 1.1
Минимально допускаемые значения геометрических параметров точечных соединений группы А по ГОСТ 15878 – 79.
Толщина деталей, s = s1, мм |
Минимальный диаметр ядра dЯ, мм |
Минимальная ширина нахлестки В, мм |
Минимальный шаг между точками tШ, мм |
|
алюминиевые, магниевые, медные сплавы |
стали, титановые сплавы |
|||
0,5 1,0 1,2 1,5 2,0 2,5 3,0 4,0 5,0 6,0 |
3 4 5 6 7 8 9 12 14 16 |
10 14 16 18 20 22 16 32 40 50 |
8 11 13 14 17 19 21 28 34 42 |
10 15 17 20 25 30 35 45 55 65 |
