3.4. Циклы традиционных способов контактной точечной сварки

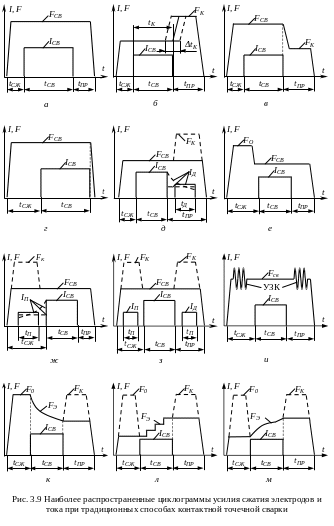

Среди циклов традиционных способов КТС (рис. 3.9), по-видимому, наиболее распространенным является цикл изменения параметров режима (рис. 3.9, а), предложенный еще Н. Н. Бенардосом. При сварке по этому циклу детали сжимают токопроводящими электродами (см. рис. 1.4) неизменным усилием F_СВ и через определенное время сжатия t_СЖ пропускают импульс сварочного тока заданной силы I_СВ и длительности t_СВ, а затем через определенное время проковки t_ПР, достаточное для кристаллизации и охлаждения зоны сварки, усилие сжатия электродов снимают. Его технологические возможности до настоящего времени удовлетворяют требованиям практики КТС не только сварки деталей из малоуглеродистых сталей в автомобиле- и сельхозмашиностроении, но и сварки некоторых специальных сталей и сплавов.

С целью предотвращения образования в ядре дефектов усадочного характера (трещин, пор) при сварке деталей из материалов, склонных к их образованию, например, относительно толстых деталей или деталей, склонных к закалке, а также деталей из высокопрочных материалов, применяют цикл (рис. 3.9, б), в котором при кристаллизации расплавленного металла в ядре и охлаждения зоны сварки (в период t_ПР проковки) усилие сжатия электродов увеличивают (прикладывают ковочное усилие F_К). Этим увеличивают в ней степень пластической деформации металла, компенсирующей его усадку при кристаллизации и охлаждении.

Величину ковочного усилия F_К:

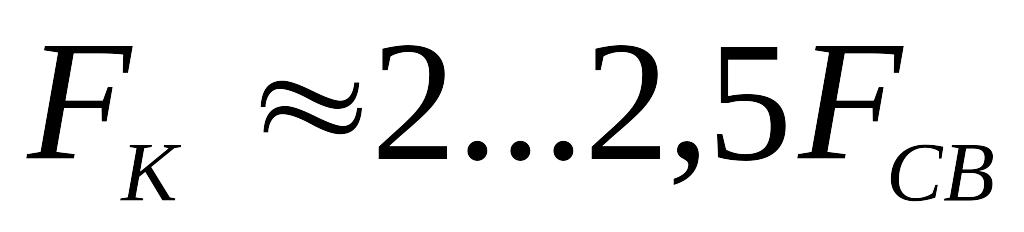

, (3.3)

и момент его приложения t_К (t_К = 0,9t_СВ) задают с учетом термодеформационных процессов, протекающих в зоне сварки, и увеличивают обычно монотонно с заданной скоростью, но иногда и ступенчато. И все же достичь поставленной цели только приложением F_К не всегда удается, поскольку его величина ограничивается прочностью электродов и техническими возможностями машин точечной сварки.

В технологии КТС известны и циклы (рис. 3.9, в), при осуществлении которых в период проковки соединения t_ПР усилие сжатия электродов не только не увеличивают, но даже и уменьшают. Например, при сварке свинцовых деталей со стальными.

При сварке деталей из углеродистых и низколегированных сталей с целью предотвращения образования в соединении закалочных структур и трещин путем уменьшения скорости его охлаждения применяют цикл (рис. 3.9, г), в котором сжатие деталей электродами вообще прекращают одновременно с окончанием импульса сварочного тока. Для решения этой же задачи, а также с целью улучшения условий проковки соединений и уменьшения требуемой величины ковочного усилия, а иногда для термообработки соединения в сварочных электродах применяют цикл, в котором после окончания импульса сварочного тока I_СВ в период проковки соединения t_ПР пропускают дополнительный подогревающий импульс тока I_Д (рис. 3.9, д). Дополнительный подогревающий импульс тока I_Д, уменьшающий сопротивление деформации металла в зоне сварки, может применяться в сочетании с любой циклограммой изменения усилия сжатия электродов. Подогревающий ток пропускают обычно в виде отдельного дополнительного импульса I_Д, но иногда и как модулированное продолжение импульса сварочного.

Для получения оптимальных значений начальных электрических сопротивлений в контактах, в особенности при сварке деталей из высокопрочных материалов или деталей с относительно невысоким качеством подготовки поверхностей, в практике точечной сварки применяют цикл (рис 3.9, е), в котором перед импульсом сварочного тока в период сжатия деталей t_СЖ производят их обжатие повышенным усилием сжатия электродов F₀ (усилием обжатия). Этот технологический прием используют и для предупреждения наружных и внутренних начальных выплесков, а также для вытеснения пластичных прослоек грунта, клея. Величину усилия предварительного обжатия деталей обычно принимают равной величине ковочного усилия:

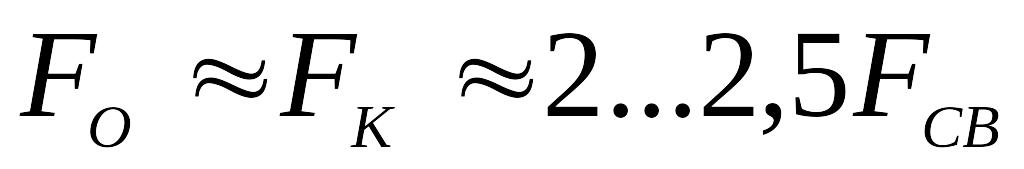

. (3.4)

Причем, применение при КТС равных усилий обжатия и проковки соединения упрощает конструкцию приводов сварочных машин.

Однако в ряде случаев только предварительным обжатием деталей не удаётся получить оптимальные значения начальных электрических сопротивлений в контактах. В этом случае применяют цикл (рис 3.9, ж), в котором металл в зоне сварки предварительно, перед сварочным импульсом I_СВ, подогревают отдельным либо совмещенным со сварочным дополнительным подогревающим I_П импульсом тока.

Во многих случаях точечной сварки стабилизировать процесс формирования соединения можно интенсификацией микро- и макропластических деформаций металла в зоне сварки путем уменьшения его сопротивления пластической деформации на стадиях сжатия и проковки соединения. В таких случаях одном цикле рационально использовать и предварительный, и дополнительный подогревающие импульсы тока, в частности, даже при сварке деталей из легких сплавов. Подогревающие импульсы тока I_П и I_Д можно использовать в сочетании с любой циклограммой изменения усилия сжатия электродов (рис 3.9, з). Для достижения указанных выше целей иногда используют цикл (рис. 3.9, и), в котором до импульса сварочного тока и после его окончания, осуществляют колебания электродов с инфразвуковой, звуковой, или ультразвуковой частотой.

В ряде случаев, например, при сварке деталей из жаропрочных материалом, рационально применять даже цикл (рис 3.9, к), в котором усилие сжатия электродов F_Э во время t_СВ действия импульса сварочного тока уменьшают по определенной программе.

Кроме того, программированное изменение усилия сжатия электродов во время импульса сварочного тока позволяет повысить и энергетическую эффективность процесса КТС, а также его устойчивость против образования непроваров. Для достижения этих целей применяют циклы, в которых усилие сжатия электродов в процессе сварки изменяют. Причем, в процессе КТС усилие сжатия электродов чаще всего увеличивают от начального до конечного его значения. И осуществляют это ступенчато (рис. 3.9, л) или монотонно (рис 1.5, м).

Нагрев металла в зоне сварки осуществляют обычно одним импульсом сварочного тока и регулируют изменением его силы и длительности. Форму импульса тока при сварке на серийных машинах, как правило, не регулируют. Характер его нарастания и спада определяется естественным модулированием, зависящим от индуктивности вторичных контуров сварочных машин (рис 1.2). Это обусловлено ограниченными возможностями изменения силы сварочного тока путем фазового его регулирования при небольшой длительности импульсов и промышленной частоте тока 50 Гц. Только при сварке сталей на машинах переменного тока, иногда представляется возможным регулировать нарастание и спад импульса тока, а также регулировать спад тока при сварке деталей из легких сплавов, на низкочастотных машинах и машинах постоянного тока.
