Министерство науки и образования Украины

Одесская государственная академия строительства и архитектуры

Кафедра металлических, деревянных и пластмассовых конструкций

Курсовой проект

на тему:

«Производственное здание из древесины и синтетических материалов»

Выполнил:

ст. гр. КПГС-310

Дидорчук В.В.

Проверил:

Арсирий А.Н.

Одесса-2013

Розрахунок клеєфанерної плити покриття

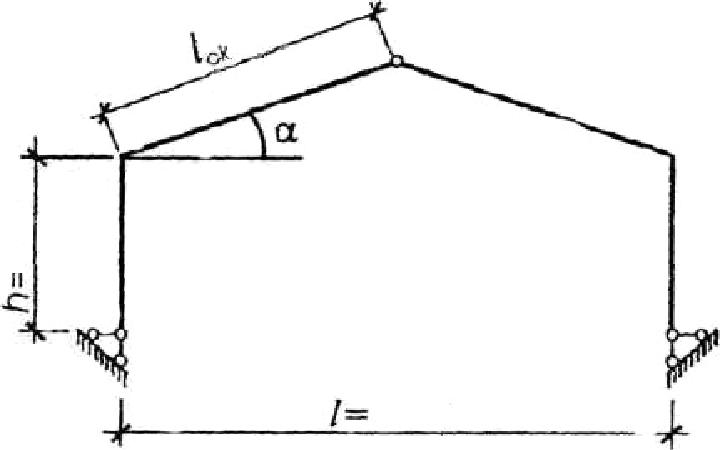

Клеєфанерні плити встановлюють по ригелях тришарнірних рам, обпираючи їх на два сусідніх ригеля, тобто номінальна довжина плити дорівнює кроку в несучих конструкціях (рамах). Кількість та ширина плит залежить від довжини схилу ригеля, тому для прийнятого за завданням ригеля рами необхідно попередньо обчислити довжину одного схилу при ухилі покрівлі : дорівнює

Визначається ширина плити покриття, виходячи з максимальної ширини фанерних листів (1500 мм). Необхідна кількість плит:

шт;

Номінальна ширина плити мм;

Де = 120 мм – ширина стінової панелі;

Фактична ширина плити з урахуванням допуску на стики = 10…50 мм;

мм;

Приймаємо стиснуту фанерну обшивку товщиною см: розтягнуту фанерну обшивку товщиною см; (міцність фанери на розтяг вища від міцності на стиск).

Необхідна висота поперечного перетину плити при = В = 3,3 м.

м;

По рекомендованому сортаменту пиломатеріалів приймаємо повздовжні ребра поперечним перетином 50 125 мм, після обробки одержуємо чисті заготівки перетином 46 119 мм.

Поперечні ребра приймаємо такої ж товщини, що і повздовжні, й висотою на один номер сортаменту (на 25 мм) менше, ніж повздовжні - 50 125 мм, після обробки - 46 119 мм – для забезпечення наскрізного продуху по довжині плити для її вентилювання. Після встановлення всіх розмірів поперечного перетину, необхідно вирішити плиту в плані.

Перевіряємо стиснуту обшивку на місцевий згин від зосередженого зусилля Р = 1.2 кН (вага робітника з інструментом), що діє на ділянку верхньої обшивки, шириною 1 м. між двома повздовжніми ребрами. Розглядаємо фанерну обшивку, як балку на двох опорах.

Згинаючий момент від дії зосередженого зусилля:

;

Момент опору перетину обшивки: ;

Напруження в стиснутої обшивці:

;

Де - коефіцієнт, що враховує недовгу тривалість монтажного навантаження.

= 0.65 МПа – розрахунковий опір фанери при згині поперек волокон зовнішніх шарів, для семишарової фанери.

Збір навантажень на плиту покриття:

Вид навантаження	Характеристичне (нормативне) навантаження, кН/м		Граничне розрахункове навантаження, кН/м
1.3-шарова рулонна покрівля:	0.1512	1.2	0.181
2. Фанерні обшивки:	0.1235	1.1	0.13585
3. Повздовжні ребра:	0.0657	1.1	0.0723
4. Поперечні ребра:	0.0448	1.1	0.0493
5. Утеплювач:	0.1397	1.2	0.1676
6. Притискні бруски перетином 25 25 мм:	0.0675	1.1	0.0743
7. Плівкова пароізоляція: Усього постійне навантаження: 8. Тимчасове навантаження: Снігове м. Чернігів - ; (С=1); при Т = 100 років Повне навантаження:	0.0135	1.1 1.4	0.0149

Розрахункова схема плити покриття – одно прольотна шарнірно оперта балка.

Максимальні згинальний момент в середині прольоту плити і поперечне зусилля на опорі:

кНм; кН;
