5.2 Подготовка вшв-003 к измерению шума

Настройка прибора производится студентами совместно с преподавателем.

При подготовке прибора необходимо:

- проверить заземление измерительного прибора, соединение гнезда  18 с заземленной шиной;

- вставить вилку сетевого шнура в розетку 220 В и установить переключатель Род работы 1 в положение -. В этом положении осуществляется контроль напряжения элементов. Стрелка показывающего прибора 9 должна находиться в пределах от 7 до 10 (шкалы -  - 10 dВ). О наличии питания также сигнализируют свечения одного из световодов переключателей 7 или 8;

- механическим корректором нуля показывающего прибора установите стрелку показывающего прибора на деление «0» шкалы «0-10»;

При проведении эксперимента необходимо установить переключатели на передней панели прибора измерительного:

- переключатель 1 Род работы - в положение F;

- переключатель 2 Фильтры – в положение ЛИН;

- переключатель 7 Делитель dB I – в положение 80;

- переключатель 8 Делитель dB II – в положение 50;

- кнопка 6 , кнопка 5 и кнопка 4 должны быть отключены (т.е. находиться в отжатом состоянии).

Если при измерении стрелка показывающего прибора находится в начале шкалы, то она выводится на более высокий уровень в сектор 0-10 шкалы переключателем 7 Делитель dB I.

При измерении низкочастотных составляющих звука могут возникнуть колебания стрелки показывающего прибора, то переведите переключатель 1 Род работы из положения F в S.

Для определения результата измерения сложите показание световода по шкале 14 (dB M101) на передней панели прибора измерительного и показание показывающего прибора.

Измерение уровней звукового давления по характеристикам А, В, С производится аналогично изложенному, при этом переключатель Фильтры устанавливается в положение С, В или А.

Измерение уровней звукового давления в октавных полосах частот проводится только после измерения по характеристике ЛИН при положении переключателя 2 Фильтры – ЛИН, нажмите кнопку 4 Фильтры октавные Hz и переключая переключатель 3 Фильтры октавные Hz включайте необходимые октавные фильтры, устанавливая каждый раз переключателем 8 Делитель dB II стрелку показывающего прибора в сектор 0-10 шкалы. При этом переключатель Делитель dB I должен оставаться в том положении, которое он занимал при измерении уровней звука по общему уровню (на характеристике ЛИН).

Подготовка измерителя ИШВ-1 к измерению шума осуществляется аналогичным образом.

6 Измерение шума на стенде

При измерении шума на стенде необходимо:

6.1 Замерить общий уровень шума источника по характеристикам “А” и его уровень звукового давления в дБ в октавных полосах со среднегеометрическими частотами и сравнить с нормами. Замеры произвести от источника, указанного преподавателем. Полученные данные занести в таблицу 1. Построить график спектра шума (рисунок 5).

6.2. Определить эффективность шумопоглощения различных материалов.

Для этого необходимо:

1. удалить шумопоглощающие перегородки;

2. включить источник шума (по указанию преподавателя) и произвести замеры уровней шума L_А. Занести данные в таблицу 2;

3. установить звукопоглощающую облицовку и произвести замеры уровней шума L_А. Занести данные в таблицу 2;

4. сравнить полученные уровни шума с допустимыми (приложение 1);

5. предложить наиболее эффективные средства защиты от шума;

6. сделать выводы.

Таблица 1 – Результаты измерения шума

Показатели	Уровни звукового давления (дБ) в октавных полосах со среднегеометрическими частотами (Гц)								Уровни звука и эквивалентные уровни в дБА
	63	125	250	500	1000	2000	4000	8000
Допустимые нормы По измерению

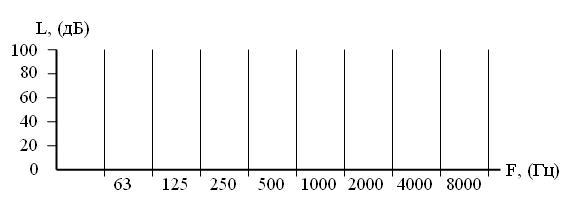

Рисунок 5 – График спектра шума

Таблица 2 – Результаты измерений величины снижения уровня звука при применении различных средств защиты

Средства защиты (№ перегородки)	Уровень звука без средств защиты, дБА	Уровень звука при установке средств защиты , дБА	Снижение шума, дБА

Выводы.
