5 Устройство стенда для проведения лабораторной работы
Стенд исследования шума (рисунок 2) содержит корпус 1, выполненный из ДВП. Левая часть корпуса содержит секцию для установки измерителей шума 2, а правая – выполнена в виде шумоизолированной камеры, в которой установлен микрофон 3. На боковой внутренней стенке шумоизолированной камеры смонтированы два источника шума разной тональности 4 и 5. В шумоизолированной камере смонтированы направляющие 6 и 7 для установки шумопонижающих перегородок 8. Передняя стенка шумоизолированной камеры выполнена откидной 9, что позволяет осуществлять доступ к микрофону 3, проводить замену шумопонижающих перегородок 8 и иметь доступ к источникам шума 4 и 5.
Подключение стенда осуществляется к розетке 10 электрической сети на 220 В. Для включения источников шума 4 и 5 на правой наружной боковой стенке корпуса смонтированы выключатели 11 и 12 (на рис. 2 не показаны).
Для измерения параметров шума используются измерители шума ИШВ-1 или ВШВ-003.

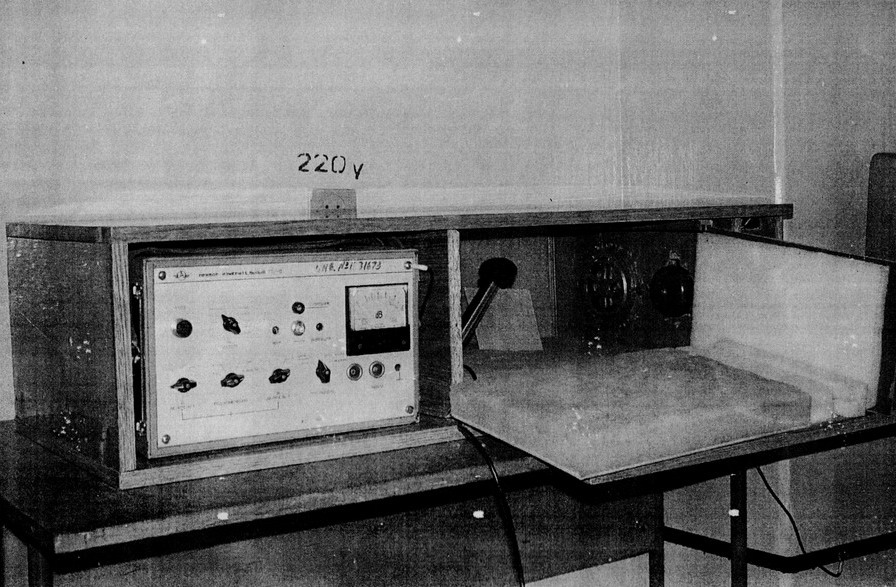

Рисунок 2 – Стенд исследования шума
5.1 Измерители шума
5.1.1 Устройство вшв-003
Измеритель шума и вибрации ВШВ-003 предназначен для измерения действующих значений уровней звукового давления, виброускорения, виброско-рости в октавных полосах частот и уровней звука по частотным характеристикам А,В,С и ЛИН.
В зависимости от вида питания в измерительном приборе ВШВ-003 с задней стороны имеется отсек для размещения пяти элементов 373 или источника питания при работе от сети переменного тока напряжением 220 В.
Конструктивно измерительный прибор выполнен в прямоугольном корпусе со съемными боковинами верхней и нижней крышкой (рисунок 3).

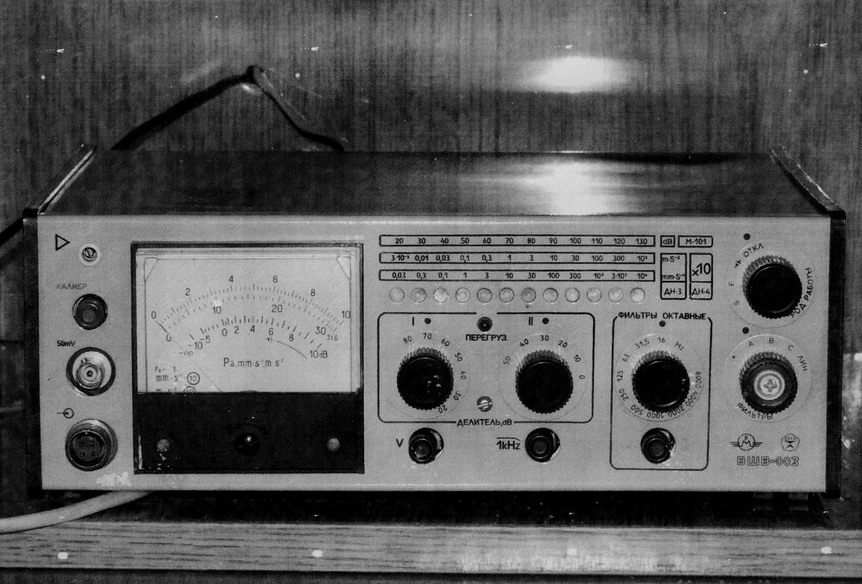

Рисунок 3 – измерительный прибор ВШВ-003
На передней панели измерительного прибора установлены органы управления, а также разъемы:
1 (переключатель Род работы) – для включения измерителя контроля питания и подключения временных характеристик F и S;
2 (переключатель Фильтры) – для подключения частотных характеристик А,В,С, ЛИН;
в положении А,В,С в измерительный тракт подключаются фильтры А,В,С.
Уровни звука, измеренные по этим шкалам, используются для ориентировочной частотной характеристики шумов.
Если уровни шума, измеренные по шкале «А», «В» и «С» равны между собой, то такой шум можно отнести к высокочастотному. Если уровни шума по шкале «В» и «С» больше, чем по шкале «А» на 2 – 5 дБ, такой шум называется среднечастотным, если на 5 дБ и более – низкочастотным.
В положении ЛИН производятся измерение в полосе частот от 10 до 10000 Гц;
3 (переключатель Фильтры октавные Нz) – для переключения одного из десяти октавных фильтров;
4 (кнопка Фильтры октавные Нz) – для включения октавных фильтров;
5 (кнопка 1 кНz) – для включения фильтра нижних частот с частотой среза 1 кГц;
6 (кнопка V) – для включения интегратора при измерении виброскорости;
7 (переключатель Делитель dB I) – для регулирования измеряемого сигнала;
8 (переключатель Делитель dB II) – для регулирования измеряемого сигнала;
9 показывающий прибор для отсчета измеряемых величин и контроля напряжения питания батарей;
10 (потенциометр) – для регулировки коэффициента передачи при калибровке измерителя ВШВ-003;
11 (кнопка калибр) – для включения калибровочного генератора;
12 (гнездо 50 mV) – для передачи калибровочного сигнала на вход пред-усилителя;
13 гнездо для подключения предусилителя;
14 (шкала: 20,30 – 130 dB M101) – для отсчета совместно с показывающим прибором уровней звукового давления при использовании капсюля М 101;
15 (шкала: 3·10-3 – 103 mS-2) – для выбора предела шкалы показывающего прибора при измерении виброускорения в м·с-2;
16 (шкала: 0,03 – 104 mmS-1) – для выбора предела шкалы показывающего прибора при измерении виброскорости в ммс-1;
17 (двенадцать световодов), расположенных указанными шкалами для выбора конкретного числового значения измеряемой величины.
18 (гнездо ) – для заземления измерительного прибора, расположено на наружной правой стороне (на рисунке 3 не показано);
19 гнездо для подключения к измерительному прибору измерительных и регистрирующих приборов, расположено на наружной правой стороне (на рисунке 3 не показано).
В комплект прибора входят:
микрофон типа М-101; блок батарейного питания; блок сетевого питания.
