4.3.2.3. Система автоматического пожаротушения

Помещение ВЦ, помимо САПС, необходимо оборудовать установка­ми стационарного автоматического пожаротушения (САП). Так, кабельные линии устройств электропитания обычно располагаются под технологически­ми полами, т.е. в местах, практически недоступных для тушения пожаров первичными средствами или передвижной техникой пожарной охраны. По­этому кабельное хозяйство необходимо защищать стационарными пожароту- шащими установками, обеспечивающими подачу огнетушащего вещества не­посредственно в очаг пожара, где бы он ни находился [4.17.].

Для защиты от пожаров на ВЦ особое значение имеет правильный выбор огнетушащего вещества. Применение воды, пены, порошков из-за пор­чи дорогостоящего оборудования ВЦ должно быть ограниченным или вовсе исключено. Наиболее целесообразно применять на ВЦ установки газового тушения пожара, действие которых основано на быстром заполнении поме­щения огнетушащим газовым веществом с резким снижением содержания в воздухе кислорода.

Для тушения пожара в машинном зале ВЦ рекомендуется использо­вать автоматическую установку газового пожаротушения с электрическим пуском. Станция пожаротушения установки укомплектована следующими об­разцами:

• батарея БАЗ для хранения и выпуска расчётного количества огнету- шащего состава;

распределительные устройства типа РУ-25, РУ-32, РУ-50 для подачи огнетушащего состава в требуемом направлении;

• распределитель воздуха на четыре направления типа РВ-4А для по­дачи сжатого воздуха от баллона-ресивера в пусковые баллоны БАЭ;

баллон-ресивер типа БР - промежуточная емкость между зарядной станцией и распределителями воздуха - для хранения запаса воздуха под дав­лением;

зарядная станция типа ЗСМ для нагнетания воздуха в баллон- ресивер и в переносной испытательный баллон, подкачка воздуха до расчет­ного давления в баллоны с огнетушащим составом;

испытательный баллон типа БИП для хранения сжатого воздуха, ис­пользуемого для продувки и пневматических испытаний;

• весы медицинские типа ВМ-150 для взвешивания баллонов с огне­тушащим составом.

САП имеет извещатели, приемную станцию, исполнительные органы, линии связи. Магистральные и распределительные трубопроводы предназна­чены для транспортировки огнетушащего состава от распределительных уст­ройств станции до защищаемого помещения и к выпускным устройствам.

Принцип работы установки следующий. При повышении концентра­ции дыма в помещении извещатели срабатывают и выдают импульс на при­емную станцию и далее на подрыв пиропатронов клапанов, установленных на распределительном устройстве РУ и автоматической головки-затвора типа ГЗСМ пускового баллона батареи БАФ. Через вскрывающую головку ТЗСМ сжатый воздух из пускового баллона поступает в секционный коллектор и вскрывает автоматические мембранные головки типа ГАВЗ, установленные на рабочих баллонах. Огнетушащий состав поступает в секционный коллек­тор, открывает запорный клапан и через клапан распределительного устрой­ства по заданному направлению поступает в магистральный трубопровод, за тем по распределительным трубопроводам к выпускным устройствам (насад­кам).

На магистральном и распределительном трубопроводах установлены сигнализаторы давления. Чтобы предотвратить отравление обслуживающего персонала при срабатывании установки газового пожаротушения, в помеще­нии автоматически подается сигнал предупреждения (звуковой и световой).

На рис. 4.4. представлена компоновка САПС и САП.

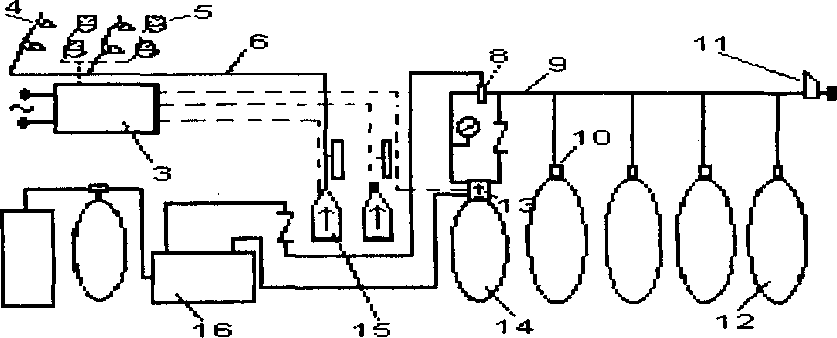

Рис. 4.4. Схема установки газового пожаротушения с электрическим пуском

1 - зарядная станция; 2 - баллон-ресивер; 3 - приёмная станция; 4-выпускной насадок; 5 - датчик; 6 - распределительный трубопровод; 7 - система дистанционного управления; 8 - запорный клапан 3K-32; 9 - селек­ционный коллектор; 10 - выпускная автоматическая головка; 11 - секцион­ный предохранитель; 12 - баллон с огнетушительным средством (40 л); 13 - головка-затвор ГЗСМ с пиропатроном; 14 - кусковой воздушный баллон (27 л); 15 - клапан распределительного устройства с пиропатроном; 16 - распре­делитель воздуха.

Принцип работы установки следующий. При повышении концентра­ции дыма в помещении извещатели срабатывают и выдают импульс на при­емную станцию и далее на подрыв пиропатронов клапанов, установленных на распределительном устройстве ПУ и автоматических головках затвора тип ГЗСМ пускового баллона батареи БАЭ. Через вскрывшуюся головку ТЗСМ сжатый воздух из пускового баллона поступает в секционый коллектор и вскрывает автоматические мембранные головки типа ГАВЗ. Установленные на рабочих баллонах. Огнетушащий состав поступает в секционный коллек­тор, открывает запорный клапан и через клапан распределительного устрой­ства по заданному направлению поступает в магистральном и распредели­тельном трубопроводах установлены сигнализаторы давления.

Чтобы предотвратить отравление обслуживающего персонала при срабатывании установки газового пожаротушения, в помещение автоматиче­ски подаётся сигнал предупреждения (звуковой и световой).

Блок БПС предназначен для питания постоянным напряжением 70 В блоков БПЛ-1, постоянным напряжением 10, 12 и 56 В блоков БПЛ-1 и цепей сигнализации.

Распределительное устройство УР-2 предназначено для подключения установки РОУП-1 к основной и аварийной сетям переменного тока.

К блоку БЛК-1 через распределительное устройство УР-1, выполнен­ное в виде коробки с клеммой платой, подключаются пять блоков БПЛ-1. Блок БПЛ-1 преобразует напряжение, поступающее от ППК-1, в напряжение постоянного тока величиной 218 В, необходимое для питания извещателей РИД-1. Число извещателей и их размещение зависят от размера, формы и на­значения помещения, высоты потолков, наличия вентиляции. Извещатель РИД-1 нельзя устанавливать в сильно запылённых помещениях, их монтиру­ют на потолках в зале наиболее вероятного загорания.

Принцип действия системы заключается в следующем: при попада­нии дыма в ионизационную камеру извещателя сопротивление последней рез­ко возрастает, что приводит к увеличению падения напряжения на камере, за­жиганию тиратрона и светодиода, расположенного в извещателях и увеличе­нию тока через извещатель. Электрический сигнал в виде приращения тока передаётся по двухпроводной линии связи на приёмно-контрольный пульт, где включается световая и звуковая сигнализация. Аналогичное приращение тока создаётся в результате замыкания контактов любых других датчиков и радарных извещателей, включённых в шлейф блокировки.
