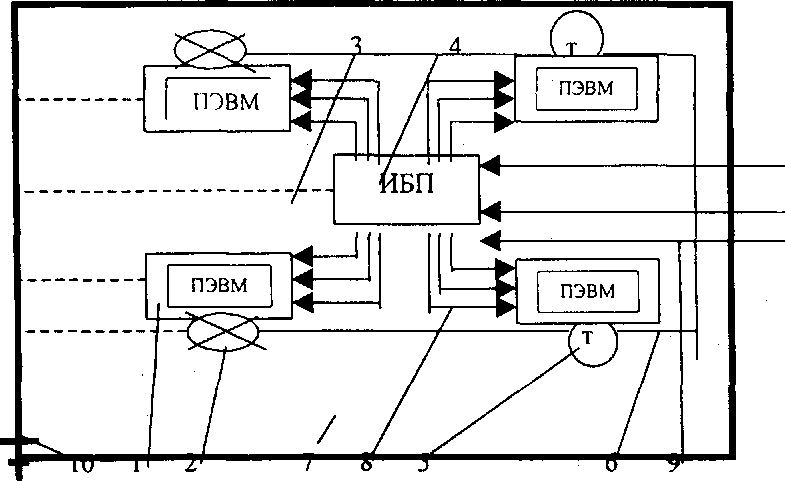

Принципиальная структурная схема защитного заземления в помеще­нии, где установлена вычислительная техника

1. ПЭВМ;

2. Заглушка (терминатор);

3. Кабели заземления;

4. Источник бесперебойного питания (сетевой фильтр);

5. Т-коннектор (разветвитель сети);

6. Внутренняя сеть электропитания;

7. Шина-заземление;

8. Локальная информационная сеть;

9. Внешняя сеть электропитания;

10. Внешний заземлитель.

Рис 4.2.

Проверим расчётом эффективность нулевого защитного проводника.

Рассмотрим схему сети без нулевого провода, роль которого выпол­няет земля.

При замыкании фазы на корпус ПЭВМ по цепи через землю будет протекать ток, в результате чего на корпусе относительно земли возникает напряжение, которое определяется по формуле [4.1.]:

R.

u_k=i_s-R₅ = iL

R₀+R₃

где I з - ток, проходящий через заземлитель;

U ф - фазное напряжение;

R₀ - сопротивление заземления нейтрали;

R з - сопротивление заземлителя.

Сопротивление обмотки трансформатора мало по сравнению с R ₀ и R з, и в расчёте не учитывается. Ток 1, может оказаться недостаточным для сра­батывания защитного отключения - то есть в случае пробоя оборудование может оказаться под напряжением в течении достаточно долгого периода. При и_ф = 220 В и R₀ = R, = 4 Ом получим I, = 220 / (4 + 4) = 27,5 А. Следова­тельно, напряжение на корпусе будет U _k = 220 ■ 4 / (4 + 4) = 110 В. Если ток срабатывания защиты больше 27,5 А, то защитного отключения не произой­дёт и при этом возникает угроза поражения людей электротоком.

Рассмотрим схему сети с заземленным нулевым проводом при воз­никновении пробоя. В этом случае U _ф разделится пропорционально сопро­тивлениям R_3M (сопротивление замыкания фазы на землю) и R₀ (сопротивле­ние заземления нейтрали), в результате чего напряжение между оборудовани­ем и землей резко снизится и определяется по формуле [4.1.]:

U„=I,-R_n=lL ^R° •

^R0 ^+R3M

где U _k - напряжение на корпусе;

I з - ток, проходящий через заземлитель;

R о - сопротивление заземления нейтрали;

U ф - фазное напряжение; R_1M - сопротивление замыкания.

Как правило, сопротивление случайного замыкания R _зм провода на землю во много раз больше R₀, поэтому U_k оказывается незначительным. При и_ф = 220 В, R₀ = 4 Ом и R _JM = 100 Ом получаем:

При таком напряжении прикосновение к корпусу не опасно и пора­жение электрическим током исключено.

Согласно ПУЭ сопротивление заземления нейтрали должно быть не

U_k =220-—-— = 8,5 В.

4 + 100

более 8 ОМ при напряжении 127/220 В [4.11.]. Следовательно, применение кабелей и розеток с заземляющим проводом при прокладке сети электропита­ния в помещении, где установлена вычислительная техника, необходимо.

4.2.2. Выбор степени защиты вдт по системе international protection - ip

ВДТ эксплуатируется в сухом отапливаемом помещении при незна­чительном выделении пыли, исключено попадание влаги внутрь устройств (системный блок, монитор, клавиатура, принтер, сканер) выделение тепла при работе незначительно.

В этом случае для ПЭВМ рекомендуется степень защиты IP40 [4.12.]. Первая цифра характеризует степень защиты от проникновения внутрь обо­лочки (корпуса) ПЭВМ проволоки, твердых тел размером более 1 мм, позво­ляет защитить персонал от соприкосновения с токоведущими частями внутри оболочки (корпуса).

Вторая цифра характеризует степень защиты от проникновения влаги, в данных условиях ПЭВМ эксплуатируется в сухом помещении и защита от влаги не требуется.

На основе проведённого анализа рекомендуется приобретать ВДТ со степенью электрозащиты по системе IP IP40.
