3 Расчет подогревателей
Расчет выполняют согласно тепловой схеме (рис.2), начиная с ПВД.
Подвод пара к турбине перед стопорным клапаном принимаем за 100% (=1).
Для определения относительных расходов пара регенеративных отборов на подогрев питательной воды составляем уравнения тепловых балансов для подогревателей, деаэратора, охладителя эжекторов.
Подогреватель П1
Уравнение теплового баланса имеет вид
I( iI-i кI)=1.045(iI //-iI / ) К, (3.1)
откуда относительный расход пара первого отбора
I
=
, (3.2)
где К – коэффициент, учитывающий отдачу тепла в окружающую среду.
Подогреватель П2
Из уравнения теплового баланса
II( iII-i кII)+ I( i кI-i кII)= 1.045(i II//-iII / ) К, (3.3)
определяем относительный расход пара
II
=
.
(3.4)
Деаэратор
Энтальпию химически очищенной воды, подаваемой в деаэратор, принимаем iв=419кДж/кг. Приближенно оцениваем величину теплового перепада , перерабатываемого на регулирующей ступени, hок=209.5 кДж/кг. В соответствии с этим, энтальпия пара отсоса из переднего уплотнения составит iотс = iо – hок.
Уравнение теплового баланса для деаэратора имеет вид:
отс iотс +(I +II) iкII+ iдд+ iвв+(1- I-II-Д) iIII//К=1.045iд//, (3.5)
откуда относительный расход пара
Д
=
.
(3.6)

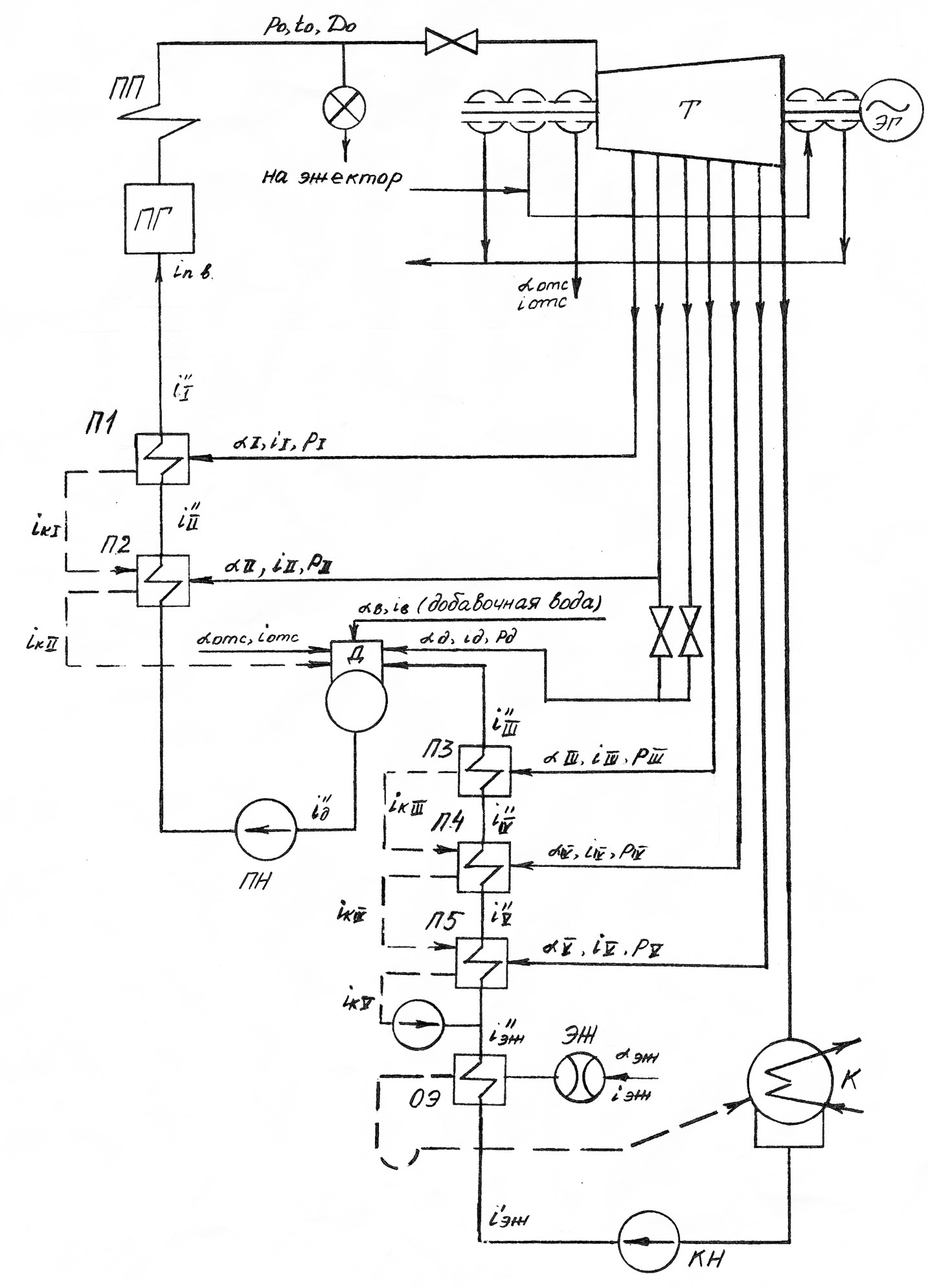

Рисунок 2 – Принципиальная тепловая схема паротурбинной установки
Подогреватель П3
Из уравнения теплового баланса
III(iIII - i кIII) = К(1- I- II - Д + эж)( iIII// - iIII/), (3.7)
находим относительный расход пара
III
=
.
(3.8)
Подогреватель П4
Уравнение теплового баланса имеет вид:
IV(iIV-i кIV)+IV(iкIII-iкIV)= К(1- I-II-Д+эж)( iIV//- iIV/), (3.9)
тогда относительный расход пара будет равен
IV=
.
(3.10)
Подогреватель П5
Из уравнения теплового баланса
V(iV-i кV)+(III+IV )(iкIV-iкV)=К(1- I -II -Д+эж)( iV//- iV/), (3.11)
определяем относительный расход пара
V=
.
(3.12)
Охладитель эжекторов
Уравнение теплового баланса имеет вид:
эж(iэж
- i к
эж)=
,
(3.13)
откуда относительный расход пара
эж=
.
(3.14)
Количество тепла, отдаваемое 1 кг рабочего пара эжектора проходящему через охладители конденсату, при расчетах обычно принимают равным iэж – iк. эж =(25122720)кДж/кг.
