Хід виконання завдання
1.1.Перед зніманням на кожній станції вивірений тахеометр відцентрувати, провести нівелювання лімбу горизонтального кругу, виміряти висоту приладу, записати результати у журнал і зорієнтувати лімб.
1.2.Для цього, сумістивши нуль алідади горизонтального кругу з нульом лімба закріпити алідаду і, обертанням лімба візують на суміжну точку так, щоб відлік на цю точку 0˚. В такому положенні закріпити лімб.
1.3. Звільнивши алідаду, наводячи трубу на будь-яку точку отримують полярний кут цієї точки, відносно лінії орєнтування як полярної осі. Тому після орієнтування та закріплення лімба, обертанням алідади візують послідовно на всі пікети, розміщенні навколо станції.
Завдання №2
Визначити місце нуля (МО)
Хід виконання завдання
2.1.Для визначення величини місця нуля зорову трубу теодоліта навести на вибрану точку за двох положень КП і КЛ, і за результатами двох відліків по вертикальному кругу обчислюють місце нуля і кут нахилу.
2.2. Для обчислень використовують формули, вигляд яких залежить від напрямку написів на лімбі вертикального круга.
2.3. місце нуля визначити за формулою
МО=(КП+КЛ)/2
2.4. Коливання величини місця нуля не повинно перевищувати подвійної точності взяття відліку по вертикальному кругу.
Завдання №3
Виміряти відстані, горизонтальні і вертикальні кути.
Результати вимірів записати у польовий журнал.
Хід виконання завдання
3.1.Встановити теодоліт в робоче положення і виміряти його висоту і з точністю до 1 см.
3.2.Виконати виміри по ходу: горизонтальний кут, вертикальні кути на задню та передню точки, і визначити відстані до них.
3.3.При основному крузі (частіше це КЛ) встановити відлік на горизонтальному крузі 0˚00′, закріпити алідаду і відкріпивши лімб навести трубу на задню (або передню) точки ходу, орієнтуючи таким чином лімб на задню сторону ходу. Закріпити лімб.
3.4.Відкріпивши алідаду, візуватись на рейку, встановлену на черговому пікеті і беруть відліки: з рейки, з горизонтального і вертикального кругів.
3.5.Після закінчення знімання пікетів знову візуватись на точку ходу, на яку було орієнтовано лімб і беруть контрольний відлік.
Розходження з установочним відліком не повинно перевищувати 02′.
3.6.Всі результати вимірів, включаючи контрольний відлік, записати в журнал.
3.7.В полі, крім журналу, потрібно вести кроки, на кожній станції окремий.
3.8.На кроки показують точку постановки теодоліта, попередню і наступну точки ходу з підписаними номерами. Всі пікети відмічають точками з номерами, відповідаючими їх номерам у журналі.
3.9.Стрілками показати напрям скатів. При складанні плану за цими напрямками орієнтуються, між якими пікетами треба інтерполювати. Інколи на кроки доцільно відображати і форму горизонталей.
Завдання №4

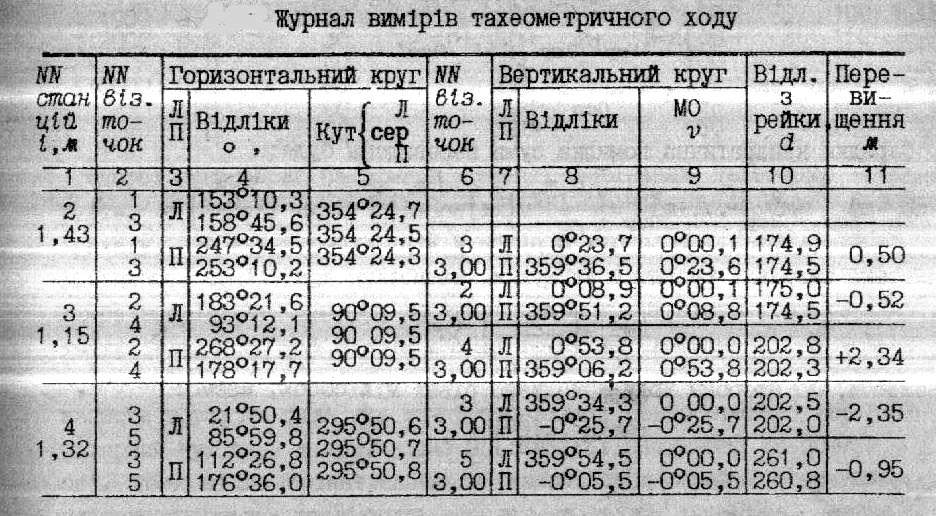

Результати вимірів при прокладанні ходу записати в журнал. При цьому необхідно контролювати правильність вимірів.
Хід виконання завдання
4.1.Контроль вимірів горизонтальних кутів. В графі 5 записати результати вимірів повним прийомом. Кути обчислити з точністю до 0˚01′. Якщо розходження між значеннями кутів в напівприйомах не перевищує 1′, то результат задовільний і обчислити середнє значення кута.
4.2.Контроль вимірів вертикальних кутів. Відліки з вертикального кругу записати в графу 8. Обчислення вести з точністю до 0˚01′. Контролем є місце нуля (МО). Якщо розходження (МО) на задню і передні точки не перевищує 1′, то виміри вірні і обчислюють кут нахилу ν.
4.3.Контроль вимірив відстаней. Віддалемірні відліки і горизонтальні прокладення d записати в графу 10. Розходження між відстанями виміряними прямо і зворотно не повинно перевищувати 1/400 довжини лінії.
При виконанні цієї роботи студент повинен :
1. Виконати вимірювання горизонтальних і вертикальних кутів, довжин ліній.
2. Результати вимірів записати в журнал.
Домашне завдання:
Провести контроль правильності вимірів.
Викладач: І.В.Середа
