Міністерство аграрної політики та продовольства України
Вознесенський коледж
Миколаївського національного аграрного університету
ІНСТРУКЦІЙНІ КАРТКИ
для виконання навчальної практики
ТАХЕОМЕТРИЧНА ЗЙОМКА
для студентів спеціальності 5.08010102 «Землевпорядкування»
2013р.
ПОЯСНЮВАЛЬНА ЗАПИСКА
Навчальна практика поводиться в складі бигад студентів по 3- 6 осіб. Камеральна обобка і складання плану викоеується індивідуально кожним студентом
Мета і завдання пактики: закріпити та поглибити теоретичні знання, одержані під час вивчення теми «Тахеометрична зйомка».
Тахеометрична зйомка є заключним етапом у вивченні технології проведення топографічних зйомок і складання планів місцевості.
Студенти повинні вміти:
Створювати геодезичну основу за допомогою теодоліта-тахеометра;
Вираховувати координати, висоти точок тахеометричного ходу;
Проводити зйомку ситуації і рельєфу;
Вести журнал вимірювань і кроки;
Складати план тахеометричної зйомки з проведенням горизонталей;
Оформляти план і технічний звіт з тахеометричної зйомки.
Місце проведення практики: геодезичний полігон навчального закладу, лабораторія геодезії.
Зміст практики
Назва теми |
Кількість годин
|
6.1. Підготовчі роботи |
4 |
6.2. створення геодезичної основи |
10 |
6.3. зйомка ситуації і рельєфу. |
22 |
6.4. камеральна обробка вимірювань |
10 |
6.5. складання і викреслювання топографічного плану |
10 |
6.6. оформлення технічного звіту |
4 |
Всього: |
60 |
ІнструкційНо-технологічна картка № _1__
Тема: Підготовчі роботи.
Час: 4 год.
Мета заняття: Ознайомитись технікою безпеки та правилами користування геодезичними приладами. Набути практичних навичок з підбору, підготовкою та перевіркою інструментів. Зробити пробні вимірювання кутів і ліній.
Забезпечення заняття:
- Інструкційно-технологічні картки

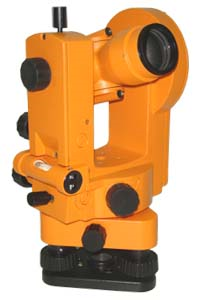

- Теодоліт Т-30
- рейка
- мірна стрічка
- кілочки
Література:
Методичні рекомендації з виконання навчальної практики з геодезії.
Таблиця умовних знаків
Інструкція з топографічної зйомки М 1:5000, 1:2000, 1:1000 и 1:500
Топографія з основами картографії. Ратушняк Г.С.
Геодезія. Новак Б.І.
Завдання №1
Ознайомитись з технікою безпеки та правилами користування геодезичними приладами. Дати висновки.
Завдання №2
Провести випробування і перевірки теодолітів. Дати висновки
Хід виконання завдання
2.1. Провести перевірки циліндричного рівня.
Вісь циліндричного рівня має бути паралельною до площини, на якій він знаходиться, або перпендикулярно до осі теодоліта.
2.2. Провести перевірку сітки ниток.
Візірні вісь зорової труби повинна бути перпендикулярною до горизонтальної осі теодоліта (осі обертання зорової труби).
2.3. Визначити колімаційну похибку.
Візирна вісь труби повинна бути перпендикулярна осі обертання труби.
2.4. Визначити місце нуля.
Відлік по вертикальному кругу, коли зорова труба горизонтальна, а бульбашка рівня при алідаді знаходиться в нуль пункті.
Завдання №3
Зробити пробні вимірювання кутів і ліній.
Хід виконання завдання
3.1. Встановити теодоліт в робоче положення і виміряти його висоту і з точністю до 1 см.
3.2. При основному крузі (частіше це КЛ) суміщають нулі лімба та алідади й обертанням лімба навести трубу на попередню точку тахеометричного ходу і закріпити лімб.
3.4. Відкріпивши алідаду, послідовно наводять зорову трубу на рейки, які встановлюють на пікетних точках. При цьму середню сітку ниток наводять на висоту приладу.
3.5. Взяти відліки по горизонтальному та вертикальному кругі, відстань.
3.6.Після закінчення знімання пікетів знову візуватись на точку ходу, на яку було орієнтовано лімб і беруть контрольний відлік.
3.7.Розходження з установочним відліком не повинно перевищувати 02′.
3.8.Всі результати вимірів, включаючи контрольний відлік, записати в журнал.
При виконанні цієї роботи студент повинен :
1. Виконати основні повірки геодезичних приладів.
2. Зробити пробні вимірювання горизинтольного кута.
3. Зробити пробні вимірювання вертикального кута.
Домашне завдання:
Виготовити кілочки для закріплення точок теодолітних ходів.
Викладач: І.В.Середа
ІнструкційНо-технологічна картка № _2__
Тема: Створення зеодезичної основи.
Час: 10 год.
Мета заняття: Вибрати і закріпити зовнішню межу ділянки і точок діагонального ходу. Скласти схему полігону. Набути практичних навичок проводити рекогносцировку місцевості на навчальному полігоні.
Забезпечення заняття:
- Інструкційно-технологічні картки
- Теодоліт Т-30
- рейка
- кілочки
Література:
Методичні рекомендації з виконання навчальної практики з геодезії.
Таблиця умовних знаків
Інструкція з топографічної зйомки М 1:5000, 1:2000, 1:1000 и 1:500
Топографія з основами картографії. Ратушняк Г.С.
Геодезія. Новак Б.І.
Завдання №1
Створити геодезичне знімальне обґрунтування (рекогносцировка місцевості, закріплення крапок планово - висотного обґрунтування).
