МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к заданию по теме

«ВЫПОЛНЕНИЕ СБОРОЧНОГО ЧЕРТЕЖА ГОТОВОГО ИЗДЕЛИЯ ПО ЭСКИЗАМ ДЕТАЛЕЙ»

Обнинск 1988

АННОТАЦИЯ

Настоящее пособие является продолжением методических указа­ний по съемке эскизов деталей и органически связано с ними.Здесь приведены также основные сведения из ВСКД по видам изделий и кон­структорской документации в машиностроении.

Пособие содержит практические рекомендации по выполнению сборочного чертежа и спецификации на изделие, а также основные справочные данные, необходимые при выполнении задания. Изложение проиллюстрировано на примере изделия, рассмотренного в пособии по съемке эскизов деталей.

Авторы выражают глубокую признательность кафедре "Начерта­тельной геометрии и черчения" МВТУ им. Н.Э.Баумана за методичес­кую помощь в разработке данного пособия.

ПРЕДИСЛОВИЕ

Данное пособие является второй частью комплекта методичес­ких указаний по разделу "Машиностроительное черчение" и содержит сведения по видам изделий машиностроения, а также стадиям разра­ботки, видам и комплектности конструкторской документации, пред­шествующих изготовлению этих изделий.

Основная часть пособия посвящена выполнению сборочного чер­тежа изделия по эскизам деталей, выполненным ранее. Студенты вы­полняют таким образом "контрольную сборку" специфицированного изделия, что позволяет выявить ошибки, допущенные в чертежах де­талей, и применяется на практике в ответственных случаях. Изло­жение иллюстрируется на примере изделия, рассмотренного в первой части.

Сведения о деталях и конструкторской документации к ним при­ведены здесь в сокращенном виде.

Полученные при изучении этих двух тем знания и навыки необ­ходимы для выполнения курсовых и дипломного проектов, а также имеют большое значение для конструкторской подготовки инженера.

I. Цели и содержание задания

Цели задания, выполняемого студентами:

а) закрепить знания по видам изделий и конструкторской документации в машиностроении;

б) получить навыки выполнения "контрольной сборки" изделия по чертежам деталей;

в) получить знания и навыки по оформлению основных конструкторских документов на сборочную единицу.

Задание включает выполнение сборочного чертежа изделия по эскизам нестандартных деталей, выполненным в предыдущем задании, подбор стандартных изделий и материалов для комплектации сбороч­ной единицы и представление их на сборочном чертеже, а также сос­тавление спецификации на сборочную единицу в полном объеме.

Задание выполняется на листе чертежной бумаги формата AI (841 х 594, мм.) карандашами с использованием чертежных инстру­ментов в соответствии с требованиями ГОСТ 2.102-68,ГОСТ 2.104-68, ГОСТ 2.108-68 и ГОСТ 2.109-73.

2. Виды изделий. Виды и комплектность конструкторской документации. Стадии разработки конструкторских документов

В соответствии с ГОСТ 2.101-68 (СТ СЭВ 364-76) изделием называют предмет или набор предметов, изготавливаемых на предпри­ятии.

НеспециФицированные изделия не имеют составных частей-к ним относятся детали.

Специ^ицированные изделия состоят из двух и более составных частей. К ним относятся сборочные единицы, комплексы и комплекты.

Деталью называют изделие, изготовленное,из однородного по наименованию и марке материала без применения каких-либо сбороч­ных операций. К ним можно отнести литой корпус, вал, клапан и т.а Деталями также называют изделия, изготовленные из одного листа материала с применением местной сварки, пайки, склеивания и т.п.

Сборочной единицей называют изделие, состоящее из нескольких составных частей, соединенных на предприятии-изготовителе сбороч­ными операциями: свинчиванием, сваркой, пайкой, клепкой, склеива­нием, запрессовкой, сшивкой и т.п. Примеры: станок, редуктор, вентиль, клапан и т.п.

Комплекс представляет собой два и более специфицированных изделия, которые не соединяются на предприятии-изготовителе сбо­рочными операциями, но имеют взаимосвязанные эксплуатационные функции. Примеры: поточная линия станков, ракетно-космический ком­плекс и т.п.

Комплект - два или несколько изделий, не соединенных сбороч­ными операциями и предназначенными для выполнения вспомогательных .функций эксплуатационного характера. Примеры: комплект гаечных ключей, набор инструмента для определенного вида работ, комплект запасных частей к сборочной единице и т.п.

В курсе "Инженерная графика" студенты знакомятся с двумя ви­дами изделий: деталями и сборочными единицами.

Изготовлению любого изделия предшествует процесс проектиро­вания, т.е. поэтапная разработка различных конструкторских доку­ментов от принципиальных схем до рабочей документации, являющейся исполнительной документацией при изготовлении изделия.

В процессе обучения студенты выполняют графические работы по заключительной стадии проектирования изделия-рабочей документации.

Однако, будущим инженерам необходимо, иметь представление об ос­новных видах и стадиях разработки конструкторской документации при организации производства новых изделий.

ГОСТ 2.102-68 устанавливает более 25 видов конструкторской документации, выполняемых на разных стадиях разработки изделия. Основные из них перечислены ниже.

Чертеж детали - документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля.

Сборочный чертеж - документ, содержащий изображение сбороч­ной единицы и другие данные, необходимые для ее сборки и контро­ля, включая данные о механической обработке отдельных поверхнос­тей после (или при) выполнения сборочных операций, например, ме­ханической обработке сопрягаемых поверхностей сварного корпуса после сварки составляющих его деталей.

Спецификация - текстовый документ с перечислением состава сборочной единицы, комплекса или комплекта. Спецификация содержит также перечень конструкторских документов, необходимых для осу­ществления сборки или комплектации специфицированного изделия.

Чертеж детали, сборочный чертеж и спецификация относятся к рабочей документации на изделие.

Основными конструкторскими документами являются: для детали-чертеж детали, для сборочных единиц, комплексов и комплектов -спецификация. Основной конструкторский документ - чертеж детали (в отдельности) или спецификация (в совокупности с другими запи­санными в ней конструкторскими документами) полностью и однозначно определяют данное изделие и его состав.

ГОСТ 2.103-68 (СТ СЭВ 208-75) устанавливает основные стадии разработки изделия, которые выполняются полностью или частично в зависимости от сложности и новизны разрабатываемого изделия.

Техническое задание (ТЗ) содержит назначение, технические характеристики, показатели качества и технико-экономические тре­бования, предъявляемые к новому изделию. ТЗ разрабатывает заказ­чик и согласовывает его с исполнителем.

Техническое предложение (п) разрабатывается исполнителем совместно с заказчиком для уточнения технических требований к из­делию, изложенных в ТЗ. Оно должно содержать техническое и техни­ко-экономическое обоснование целесообразности разработки проекта на' основе сравнительной оценки различных вариантов решений.

Эскизный проект (э) разрабатывается исполнителем с целью установления основных принципиальных (конструктивных, схемных) технических решений. Он должен давать общее представление об устройстве и принципе работы изделия, а также содержать основные параметры изделия и его габаритные размеры.

Технический проект (ТП) должен содержать окончательное тех­ническое решение, дающее полное представление об устройстве из­делия, и другие данные, необходимые для разработки рабочей доку­ментации.

Рабочая документация (РЧ) является заключительной стадией проектирования изделия и содержит документы, необходимые для из­готовления, сборки и контроля изделий и их составных частей в процессе производства и ремонта в период эксплуатации. Рабочая документация содержит набор чертежей деталей, а также сборочные и монтажные чертежи изделия и его спецификацию.

При разработке крупных комплексов (АЭС, средства ВТ серии СМ, ВС, ПС и др.) конструкторская документация на стадиях ТЗ-ТП выполняется одним или несколькими специализированными предприя­тиями с привлечением научных подразделений и организаций. Рабочая документация по отдельным изделиям комплекса разрабатывается, как правило, предприятием-изготовителем с учетом имеющихся средств производства, опыта изготовления изделий-аналогов и квалификации рабочих и инженерно-технических работников.

В дополнение к перечисленным выше на различных стадиях раз­работки выполняются и другие виды конструкторских документов.

Чертеж общего вида (во)- документ, определяющий конструкцию всего изделия, поясняющий принцип его работы и взаимодействие основных его частей. На ВО допускается помещать техническую ха­рактеристику изделия.

Монтажный чертеж (мч) - документ, содержащий контурное(упро­щенное) изображение изделия и данные, необходимые для его уста­новки на месте использования. К этим чертежам относятся также чертежи фундаментов для установки изделия.

Габаритный чертеж (ГЧ) - документ, содержащий контурное изображение изделия с указанием габаритных, установочных и присо­единительных размеров. В случае применения в составе разрабаты­ваемого изделия другого изделия, освоенного в производстве, ГЧ и техническая характеристика последнего дают исчерпывающие данные

для применения этого изделия в новой разработке. Эти данные обыч­но представляют в каталогах на изделия машиностроения, .своенные в серийном производстве, с указанием завода-изготовителя, стои­мости и формы заявки на поставку этого изделия.

С^ема (СХ...) - документ, на котором в виде условных изобра­жений или обозначений показаны составные части изделия и связи между ними.

Ведомость ... (спецификаций - ВС, для различных стадий раз­работки - ВП, ВЭ, ВТ) - перечень конструкторских документов, включенных в комплект документации по данной стадии разработки.

Пояснительная записка (ПЗ) - текстовый документ, содержащий описание устройства и принципа действия разрабатываемого изделия, а также обоснование принятых при его разработке технических и технико-экономических решений. *

Технические условия (ТУ) - документ, содержащий требования (совокупность всех показателей, норм, правил и положений) к изде­лию, его изготовлению, контролю, приемке и поставке, которые не­целесообразно указывать в других конструкторских документах.

Документы в зависимости от стадии разработки подразделяют на проектные (ТЗ, П, Э, ТП) и рабочие (РЧ).

При определении комплектности конструкторских документов на изделие следует различать: основной конструкторский документ; основной комплект конструкторских документов, включающий докумен­ты, относящиеся ко всему изделию (сборочный чертеж, спецификация, принципиальная электрическая схема, технические условия, эксплу­атационные документы и др.); полный комплект конструкторских до-'■ументов, включающий основные комплекты конструкторских докумен­тов на изделие в целом и на все основные части данного изделия, примененные по своим основным конструкторским документам.

Обязательная комплектность конструкторских документов на раз­личных стадиях разработки определяется следующими видами: для технического предложения - ВП, ПЗ; для эскизного проекта - ВЭ.ПЗ; для технического проекта - ВО, ВТ, ПЗ; для рабочей документации -чертежи деталей, сборочный чертеж, спецификация. В комплект также должны входить документы, упомянутые в соответствующих ведомостях и спецификации. В комплект проектной документации на любой стадии разработки могут быть включены дополнительные конструкторские до­кументы - схемы, расчеты, анализ аварийных ситуаций и др.

3. ПОРЯДОК ВЫПОЛНЕНИЯ ЗАДАНИЯ

3.1. Назначение и содержание сборочного чертежа, требования к нему

Сборочный чертеж, выполняемый студентами, должен содержать (совместно со спецификацией) все данные, необходимые для сборки и контроля сборочной единицы, а также ее габаритные и присоедини­тельные размеры. Таким образом, учебный сборочный чертеж (СБ)бу-дет содержать данные, предусмотренные ГОСТ 2.102-68 для сбороч­ного чертежа, как такового, и для габаритного чертежа.

СБ должен содержать изображения изделия, по которым можно было бы установить: устройство и принцип работы изделия; форму и количество входящих в него деталей(включая стандартные); способы соединения деталей между собой; габаритные размеры изделия;форму и размеры присоединительных конструктивных элементов.

Студенты выполняют сборочный чертеж с полной конструктивной проработкой всех деталей и соединений без упрощений, предусмот­ренных ГОСТ 2.315-68 для крепежных деталей.

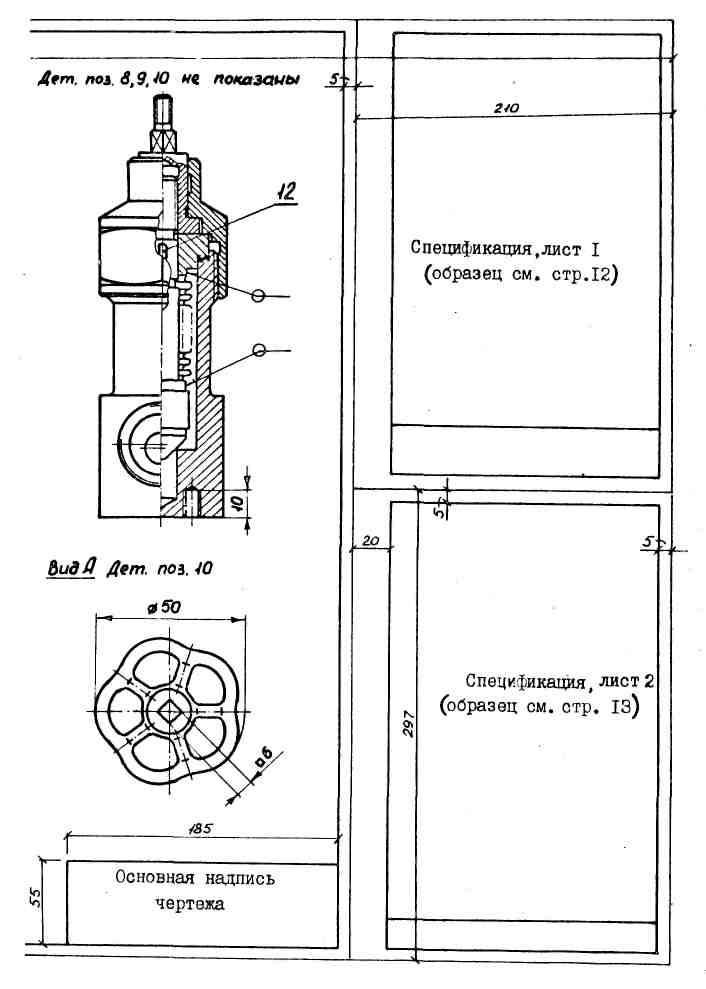

Задание выполняется на листе чертежной бумаги формата AI. С правой стороны отделяется поле для выполнения спецификации на форматах А4. Оставшаяся часть формата (631x594, мм.) отводится для сборочного чертежа (см. стр. I0-II).

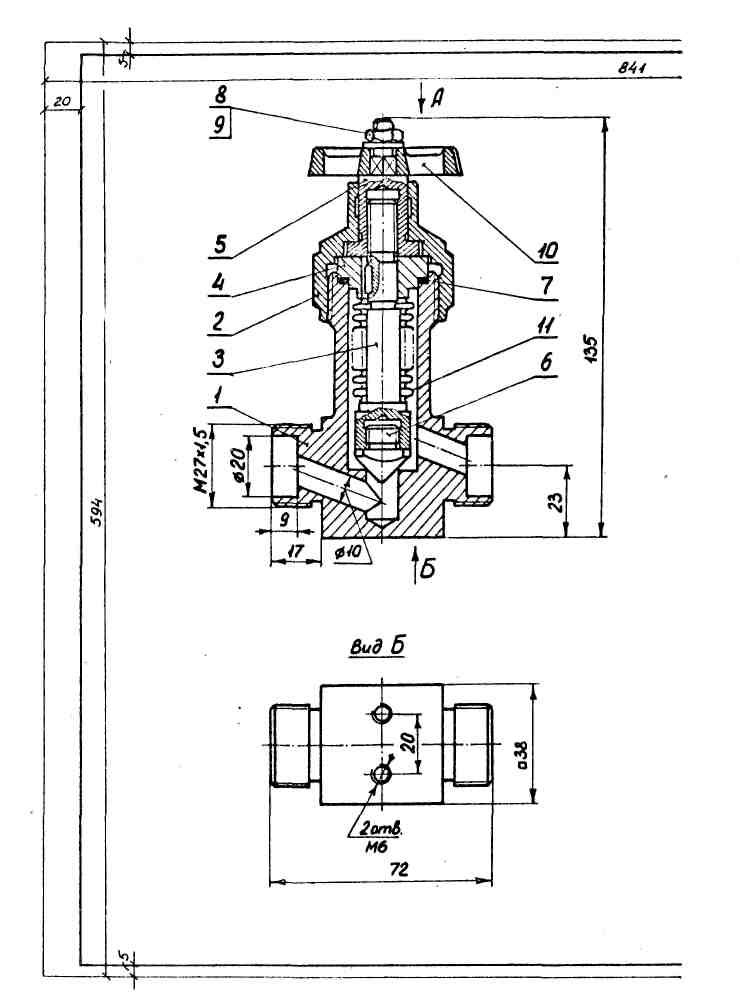

С учетом конкретной специфики заданий (трубопроводная -арма­тура) рекомендуется изображать изделие в трех проекциях с допол­нительным видом: главное изображение - полный разрез изделия; вид слева - вид, совмещенный с разрезом; вид сверху (или снизу); дополнительный вид, указывающий форму и основные размеры детали, с помощью которой осуществляется управление изделием.

На главном изображении сборочная единица, согласно ГОСТ, ориентируется в рабочем положении изделия или в положении. при котором производится сборка изделия. Для вентилей и кранов ось шпинделя располагается вертикально и детали управления изделием должны находиться в верхней части главного изображения. Для этих изделий желательно также показать все каналы для подвода и отвода рабочей среды.

Вид слева дает дополнительное представление о внешнем виде изделия и повторяет (на разрезе) изображение его внутреннего уст­ройства. Здесь возможно некоторое отличие от главного изображения

при вычерчивании некоторых деталей или конструктивных элементов, правильное выполнение которых закрепляет понимание устройства изделия и особенностей выполнения сборочного чертежа. На виде слева допускается не показывать некоторые детали, сопроводив это упрощение соответствующей надписью.

Вид сверху (снизу) дает окончательное представление о внеш­нем виде изделия. В.ряде случаев на нем целесообразно показать расположение монтажных элементов, например, крепежных отверстий.

Масштаб чертежа выбирают в зависимости от сложности и раз­меров сборочной единицы. Наиболее предпочтительным является изо­бражение изделия в натуральную величину (м I:l), однако можно применять и масштабы увеличения (м 2:1; М 2,5:1; М 4:1; М 5:1). Габаритные прямоугольники изображений должны занимать 20 - 30 % площади листа и вокруг каждого из них необходимо оставить свобод­ное поле (50-100 мм.) для нанесения размеров и надписей, а также для обозначения позиций на изделия и материалы, входящие в сбо­рочную единицу.

Размерные числа и надписи следует выполнять шрифтом №5,

Номера позиций, буквенные обозначения видов, разрезов, се­чений, а также обозначение сборочного чертежа и наименование из­делия в основной надписи рекомендуется выполнять шрифтом №7.

Согласно ГОСТ 2.120-73 все составные части изделия нумеруют в соответствии с номерами позиций на эти части (детали), указан­ными в спецификации.

Номера позиций указывают на полках линий-выносок, проводи­мых от составных частей тонкой линией по ГОСТ 2.303-68. Полки располагают вне изображения параллельно основной надписи чертежа и группируют в колонку или строку (на одной линии). Допускается на одном изображении иметь две колонки или две строки позиций, расположенных по разные стороны от изображения.

Линия-выноска проводится на том изображении, где данная сос­тавная часть проецируется как видимая. Линии-выноски не могут пе­ресекаться между собой, должны быть непараллельны линиям штрихов­ки и осевым (в том числе осям координат), а также, по возможности, не пересекать размерные линии и изображения других составных час­тей. Линия-выноска должна иметь четкое окончание на данной сос­тавной части, которое можно отмечать точкой или штрихом.

Наибольшее число позиций следует указать на главном виде*
