2.3 Контроль изоляции фаз в сети с изолированной нейтралью

· Убедитесь, что устройства, используемые в эксперименте, отключены от сети электропитания.

· Соедините аппаратуру в соответствии со схемой электрической соединений, приведен­ной на рис. 2.5, а (б).

· Отключите (если включен) выключатель «ПИТАНИЕ» модели А1 питающей электриче­ской сети.

· Включите автоматические выключатели и устройство защитного отключения в одно­фазном источнике питания G 1.

· Включите выключатель «СЕТЬ» блока мультиметров р 1.

· Активизируйте используемые мультиметры.

· Включите выключатель «ПИТАНИЕ» модели А1.

· Включите автоматический выключатель А 11.

· Воткните конец проводника «П» в гнездо 1 (2) модели А7.

· С помощью амперметра блока мультиметров Р1 измерьте ток.

· По завершении эксперимента отключите автоматические выключатели однофазного ис­точника питания G 1 и А11, а также - выключатель «ПИТАНИЕ» питающей электриче­ской сети А 1 и блока мультиметров Р1.

· Сопоставьте измеренные в схемах 2.5, а и 2.5, б токи и сделайте вывод о состоянии изо­ляции токоведущих частей в сети с изолированной нейтралью.

Таблица 4 Результаты эксперимента

№ опыта	Ток в сети с изолированной нейтралью, А
с нормальной изоляцией
с поврежденной изоляцией

Контрольные вопросы:

1. Перечень и назначение аппаратуры.

2. Поясните работу схемы.

3. Порядок выполнения эксперимента.

4. Напишите формулу напряжения прикосновения.

5. Напишите формулу тока через тело человека.

6. Выводы (результаты эксперимента).

Лабораторная работа № 3 Защита человека от поражения электрическим током в электроустановках с системой заземления TN-C при заземленных корпусах электроприемников

Цель работы: изучить опытным путем применение устройства защитного отключения с системой заземления TN-C

Содержание отчета:

- схемы электрических соединений;

- перечень аппаратуры;

- порядок проведения экспериментов;

- вывод.

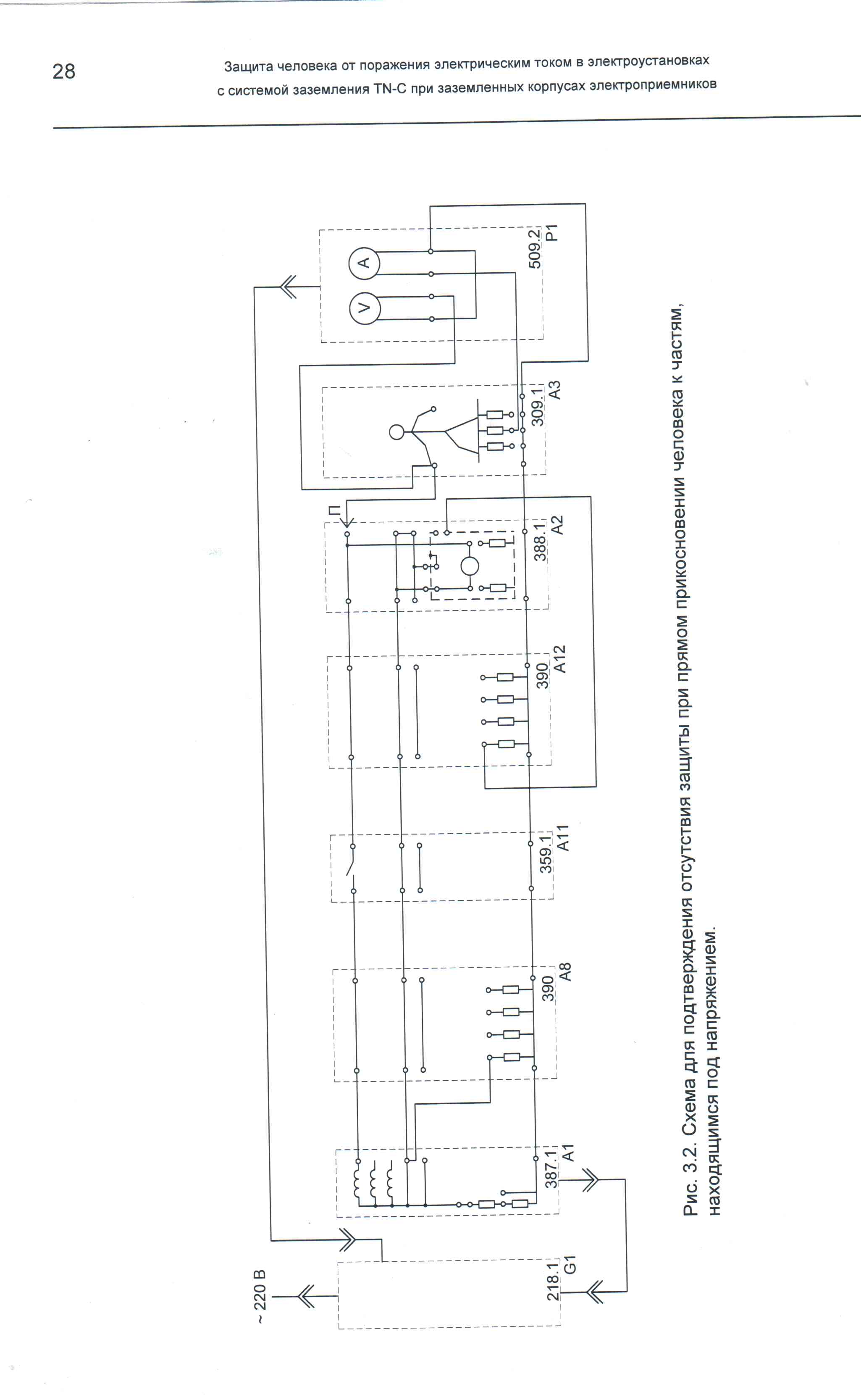

Схемы электрических соединений:

Таблица 1 Перечень аппаратуры

Обозначение	Наименование	Тип	Параметры
Gl	Однофазный источник питания	218.1	220 В / 16 А
Аl	Модель питающей электрической сети	387.1	220 В/50 ВА
А2	Модель электроприемника с рабочей изоляцией	388.1	220 В
А3	Модель человека	309.1	220 В / 1 кОм
А5	Устройство защитного отключения	321.1	220 В / 16 А 10мА
А8, А12	Модель заземлителя	390	220 В / 2,10,100,10000 Ом
Аll	Автоматический однополюсный выключатель	359.1	220 В / 0,5 А
Рl	Блок мультиметров	509.2	2 мультиметра О.. . 1000 В 0…10 А 0…20 МОм

Указания по проведению экспериментов
