Лабораторная работа № 1 Действие электрического тока на человека

Цель работы: изучить опытным путем влияния электрического тока на человека.

Содержание отчета:

- схемы электрические соединений;

- перечень аппаратуры;

- порядок проведения экспериментов;

- вывод.

Схема электрических соединений:

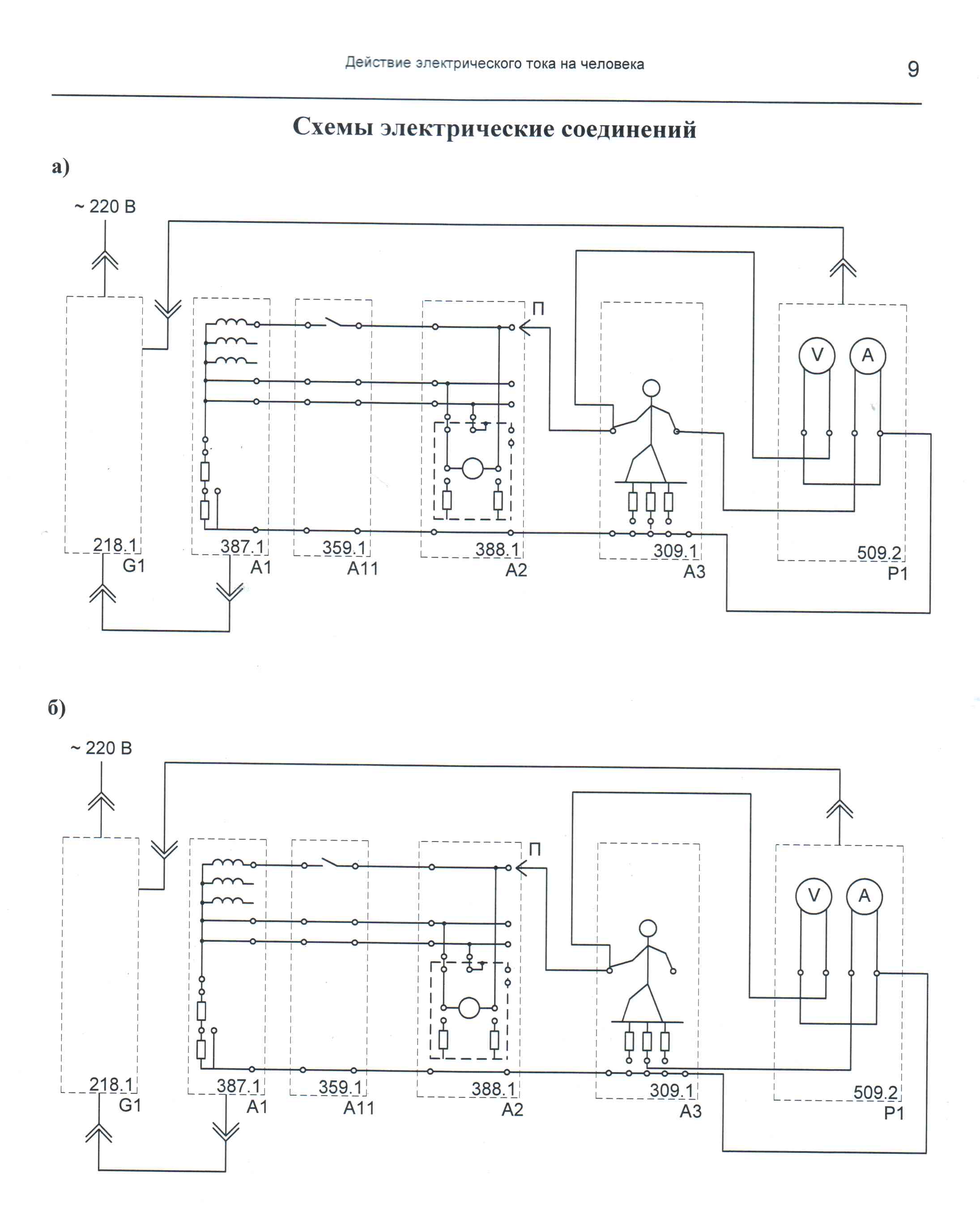

Рис. 1.1. Схема для определения силы электрического тока через тело человека при прямом прикосновение его к частям, находящимся под напряжением:

а) путь тока в теле человека «рука - рука»;

б) путь тока в теле человека «рука - ноги».

Таблица 1 Перечень аппаратуры

Обозначение	Наименование	Тип	Параметры
G1	Однофазный источник питания	218.1	220 В / 16 А
А1 сети	Модель питающей электрической	387.1	220 В/50 ВА
А2	Модель электроприемника с рабочей изоляцией	388.1	220 В
А3	Модель человека	309.1	220 В / 1 кОм
А11	Автоматический однополюсный выключатель	359.1	220 В / 0,5 А
Р1	Блок мультиметров	509.2	2 мультиметра О. .. 1000 В О. .. 1 О А О. ..20 МОм

Указания по проведению экспериментов

1.1. Определение силы электрического тока через тело человека при прямом прикосновении его к частям, находящимся под напряжением

· Убедитесь, что устройства, используемые в эксперименте, отключены от сети электропитания.

· Соедините аппаратуру в соответствии со схемой электрической соединений, приведен­ной на рис. 1.1.

· Отключите (если включен) выключатель «ПИТАНИЕ» модели Аl питающей электриче­ской сети.

· Включите автоматические выключатели и устройство защитного отключения в одно­фазном источнике питания G 1.

· Включите выключатель «СЕТЬ» блока мультиметров Рl.

·Активизируйте используемые мультиметры.

· Включите выключатель «ПИТАНИЕ» модели Аl.

· Включите автоматический выключатель Аll. При этом должна загореться индикаторная лампа модели электроприемника А2.

· Смоделируйте прямое прикосновение человека к частям, находящимся под напряжени­ем, втыканием конца проводника «П», в гнездо фазы «L» электроприемника А2, как это показано на рис 1.1.

· С помощью амперметра и вольтметра блока мультиметров Рl измерьте ток через тело человека и напряжение прикосновения.

· По завершении эксперимента отключите выключатель АН и автоматические выключа­тели однофазного источника питания G 1, выключатели «ПИТАНИЕ» модели Аl пи­тающей электрической сети и «СЕТЬ» блока мультиметров Рl.

· Вид обуви человека и тип пола, на котором он стоит, можно варьировать, проводя экс­перименты с другими сопротивлениями стеканию тока с ног человека в землю.

Таблица 2 Результаты эксперимента рука – рука

№ опыта	Наименование	Напряжение, В	Ток проходящий через человека, А
1	1кОм
2	10кОм
3	100кОм

Таблица 3 Результаты эксперимента рука – ноги

№ опыта	Наименование	Напряжение, В	Ток проходящий через человека, А
1	1кОм
2	10кОм
3	100кОм

Контрольные вопросы:

1. Перечень и назначение аппаратуры.

2. Поясните работу схемы.

3. Порядок выполнения эксперимента.

4. Какие существуют виды электротравм?

5. Каковы условия поражения электрическим током?

6. Выводы (результаты эксперимента).

Лабораторная работа № 2 Меры защиты человека от поражения электрическим током

Цель работы: изучить защитные меры человека от поражения его электрическим током.

Содержание отчета:

- схемы электрических соединений;

- перечень аппаратуры;

- порядок проведения экспериментов;

- вывод.

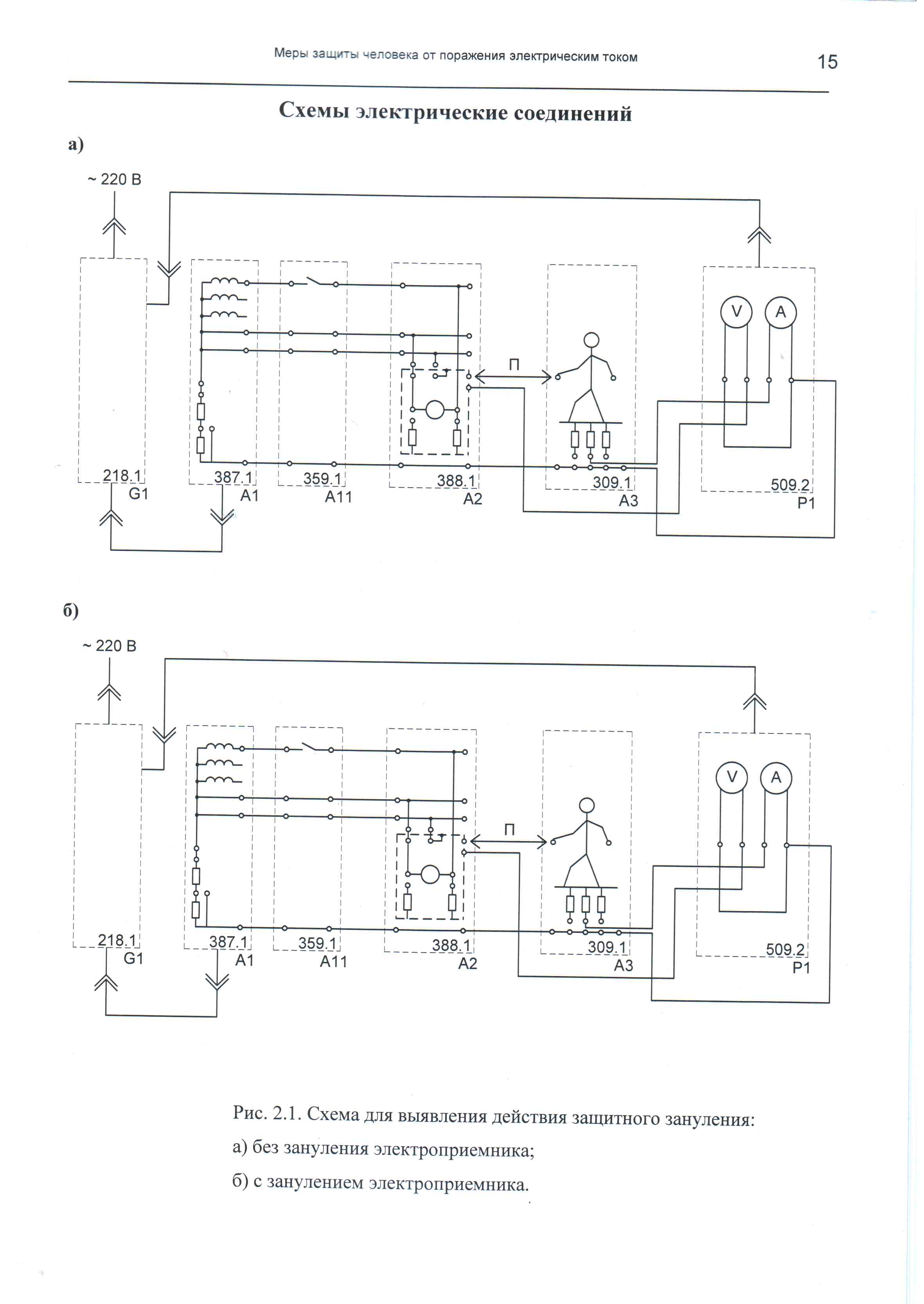

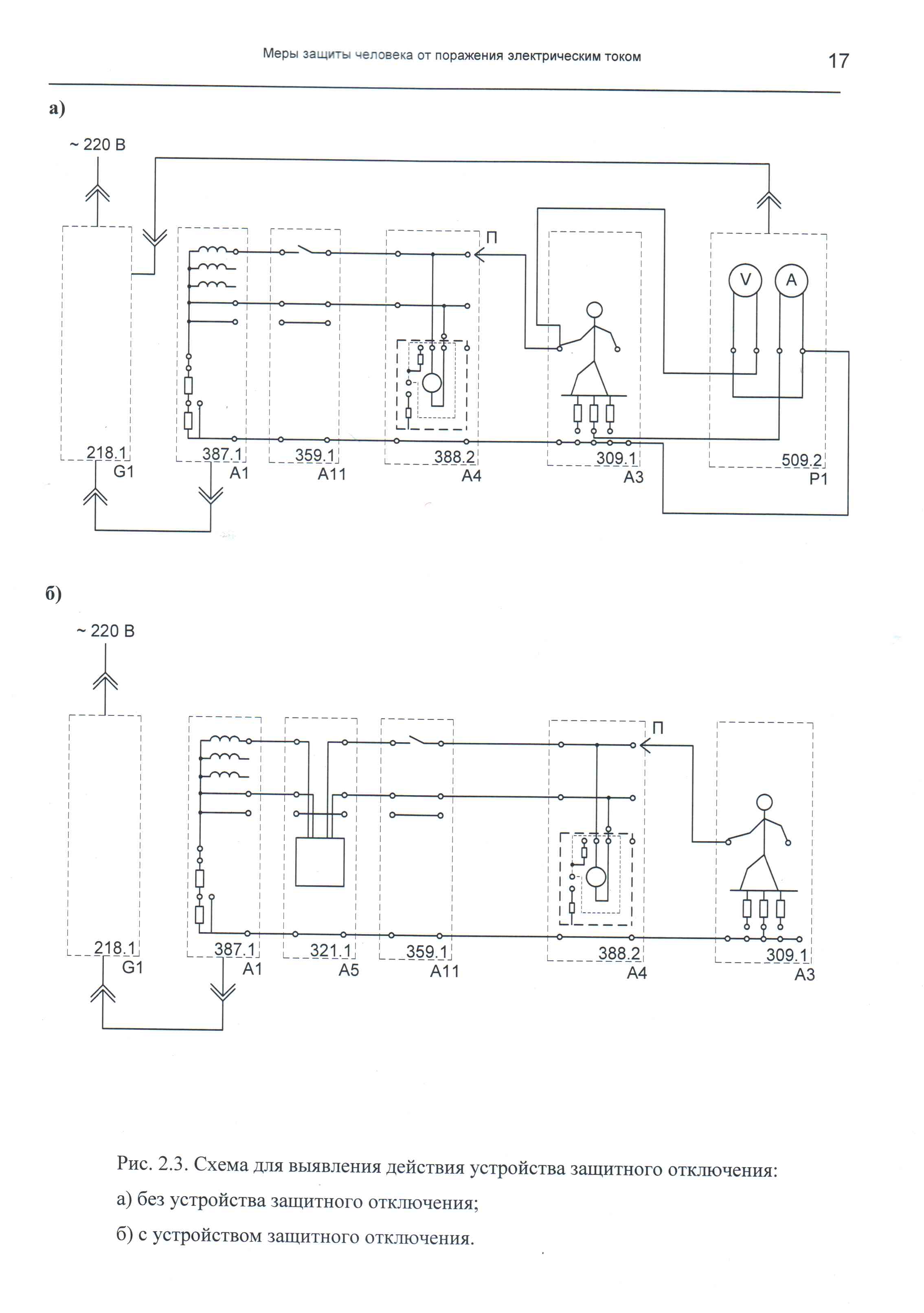

Схемы электрических соединений:

Таблица 1 Перечень аппаратуры

Обозначение	Наименование	Тип	Параметры
Gl	Однофазный источник питания	218.1	- 220 В /16 А
Аl сети	Модель питающей электрической	387.1	- 220 В/50 ВА
А2	Модель электроприемника с рабочей изоляцией	388.1	- 220 В
А3	Модель человека	309.1	- 220 В /1 кОм
А5	Устройство защитного отключения	321.1	-220В 116A/ 10мА
А7	Модель участка электрической сети	303.1	- 220 В / 0,5 А
А8	Модель заземлителя	390	- 220 В / 2, 10, 100, 10000 Ом
Аll	Автоматический однополюсный выключатель	359.1	- 220 В / 0,5 А
Рl	Блок мультиметров	509.2	2 мультиметра 0…1000 В 0…10А 0…20 МОм

Указания по проведению экспериментов
