3.3 Водопотребление орошаемого участка

Водопотребление орошаемого участка определяется по формуле:

, (6)

где I _{m, nt} – средневзвешенная оросительная норма нетто сельскохозяйственных культур, м³/га, определяется по формуле:

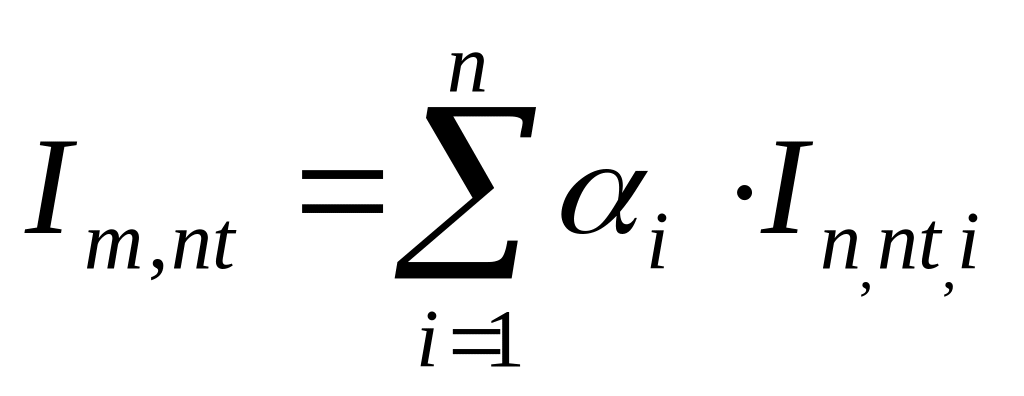

, (7)

где α_i – доля культуры в севообороте;

А_nt – орошаемая площадь нетто, га;

E_b – коэффициент полезного действия трубопровода.

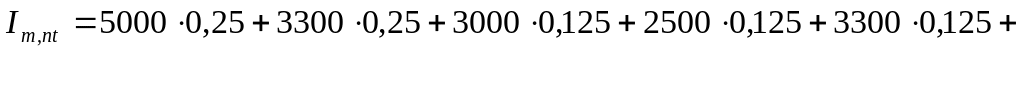

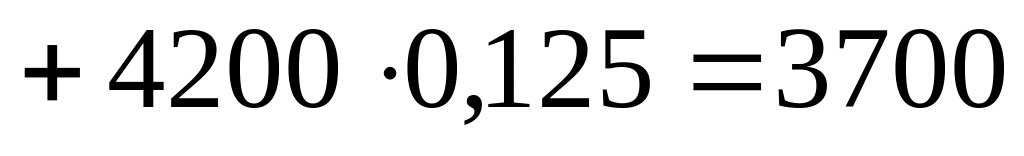

Для данного орошаемого участка водопотребление равно:

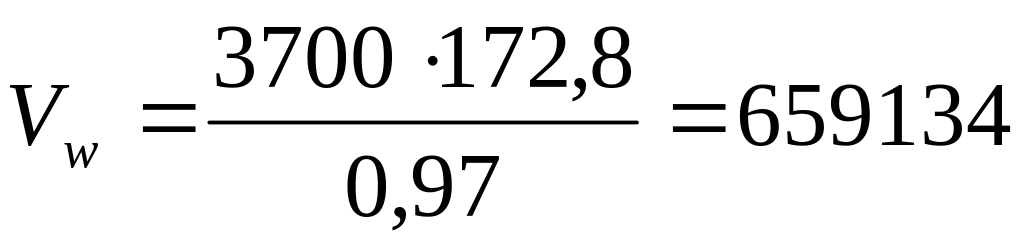

м³

м³/га.

4 Проектирование внутрихозяйственной оросительной сети

4.1 Проектирование поливного модуля

Площадь поливного модуля, участка, в пределах которого совершается полный цикл всех технологических процессов, связанных с возделыванием культур при орошении, принимается равной площади поля севооборота.

Студенту предлагается вычертить поливной модуль с выбранными параметрами, соблюдая необходимые условия и рекомендации, изложенные ниже.

Проектирование внутрихозяйственной оросительной сети для полива дождеванием ведется на плане М 1:5000 с сечением горизонталей через 2,0 м и 0,5 м. На плане размещаются поля севооборота одной хозяйственной единицы (севооборота), согласно задания. Форма их выбирается в зависимости от площади поливного участка и марки дождевальной машины.

Вода на орошаемый участок подается из водохранилища, наполняемого водой во время снеготаяния (местный сток).

Учитывая небольшие размеры севооборотов студенту, согласно задания, предлагается в проекте использовать одну из ниже перечисленных машин: ДДА – 100 МА; ДДН – 100; ДКГ – 80 – 01; ДКГ – 80 – 02; ДФ – 120 – 03 и ДФ – 120 – 04, техническая характеристика которых приведена в приложении А.

Проектирование поливного участка в методических указаниях ведется для дождевальной машины «Ока» ДКГ – 80 – 02. Площадь поля севооборота нетто 21,6 га. Одна сторона принимается 400 м, а вторая рассчитывается:

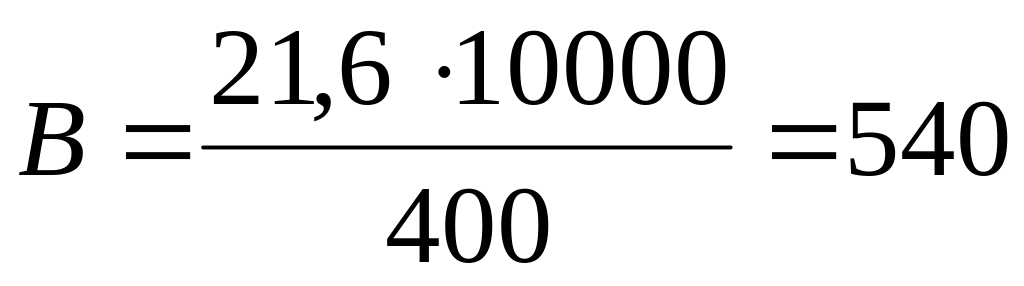

м

Разбивка на плане ведется по площади brutto, поэтому одна сторона принимается 410 м, а вторая 550 м.

а) б)

Рисунок 3 – Размеры поля севооборота а) – нетто; б) – брутто

Для дождевальной машины ДДА – 100 МА размер стороны поливного модуля вдоль оросительного трубопровода принимается кратным захвату машины (120 м), но не менее 500 м, а размер другой стороны поливного модуля, соответствующим длине оросителя 500 – 1000 м. Оросители нарезаются с уклонами 0,0002 – 0,002 с учетом допустимой скорости на размыв. Первый и последний оросители располагаются на расстоянии 60 м от границы поля, а остальные оросители через 120 м. С левой стороны в направлении движения вдоль оросителя предусматривается дорога для прохода агрегата. Оптимальной технологической схемой является полив с головы оросителя (рисунок 4).

Для дождевальных машин «Днепр» и «Ока» одна сторона поливного модуля принимается кратной длине секции дождевального крыла, а другая расстоянию между гидрантами на поливном трубопроводе, равному 54 м для ДФ-120 и 36 м для ДКГ-80. Общая длина поля в направлении поливного трубопровода определяется, исходя из площади поливного модуля (рисунки 5, 6).

Полив дальнеструйной дождевальной машиной ДДН-100 производится по кругу с расстановкой машин по треугольной схеме. Размеры сторон поливного модуля и расстояние между временными оросителями или закрытыми трубопроводами определяются схемой расстановки дождевальных машин. При поливе по кругу с расстановкой машин в вершинах равностороннего треугольника:

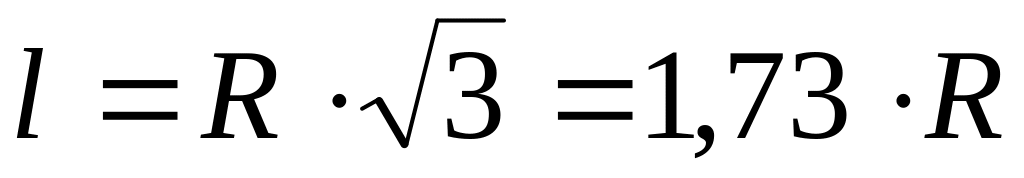

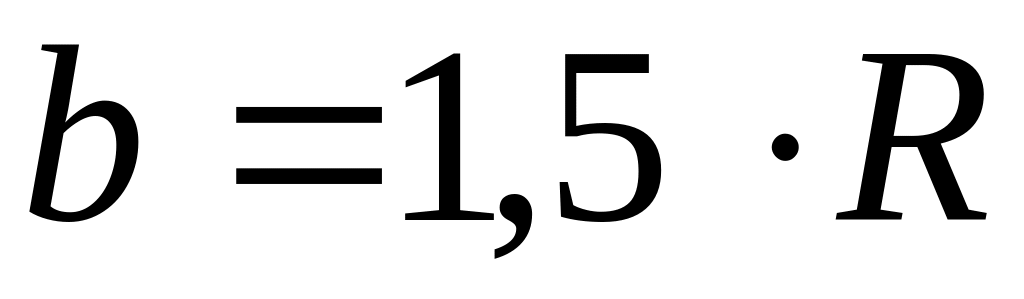

, , (8)

где b – расстояние между временными оросителями, или закрытыми трубопроводами, м;

R – радиус полива дождевальной машины, R = 85 м;

l – расстояние между позициями машины на оросителе, или между гидрантами на закрытом трубопроводе, м.

Максимальная длина оросителей принимается не более 1000 м, а уклон – 0,003 (рисунок 7).

Рисунок 7 – Схема поливного участка для ДДН-100
